32) капот, 33) боковые панели, Предостережение – Инструкция по эксплуатации BRP Ski-Doo REV-RS 2013
Страница 74
73

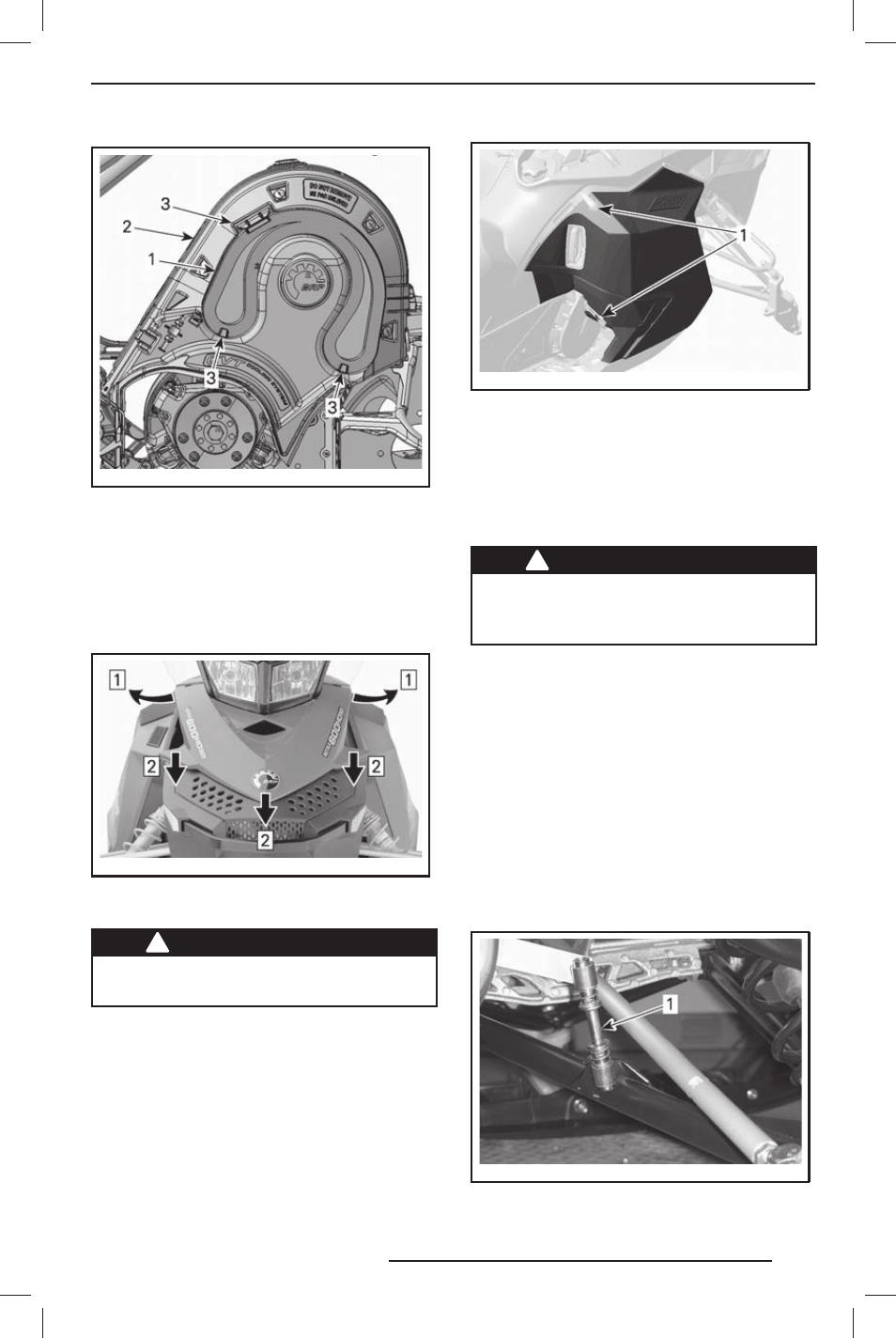

mmo2 012 -005 -907_a
1. Запасной ремень вариатора.
2. Защитный кожух ремня вариатора
3. Удерживающие фиксаторы
32) Капот
Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.
mmo2 008 -003 -015_a
Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
33) Боковые панели
Для открывания боковой панели рас-
тяните и отстегните защёлки.
mmo2 008 -003 -075_a
ТИПОВОЙ ВАРИАНТ
1. Защёлки
Для снятия боковой панели открой-
те её, а затем поднимите. Освободи-
те нижнюю петлю из прорези, затем,
опустив панель, освободите верхнюю
петлю.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
34) Быстросъёмная
тяга стабилизатора
поперечной
устойчивости
Быстросъёмная тяга стабилизатора по-
перечной устойчивости располагается
с правой стороны.
Снимите быстросъёмную тягу без ис-
пользования специальных инструмен-
тов, чтобы улучшить управляемость
при движении вдоль склона и в глубо-
ком снегу.
mmo2 013 -003 -002_a
ТИПОВОЙ ВАРИАНТ
1. Быстроразъёмное соединение
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
