94

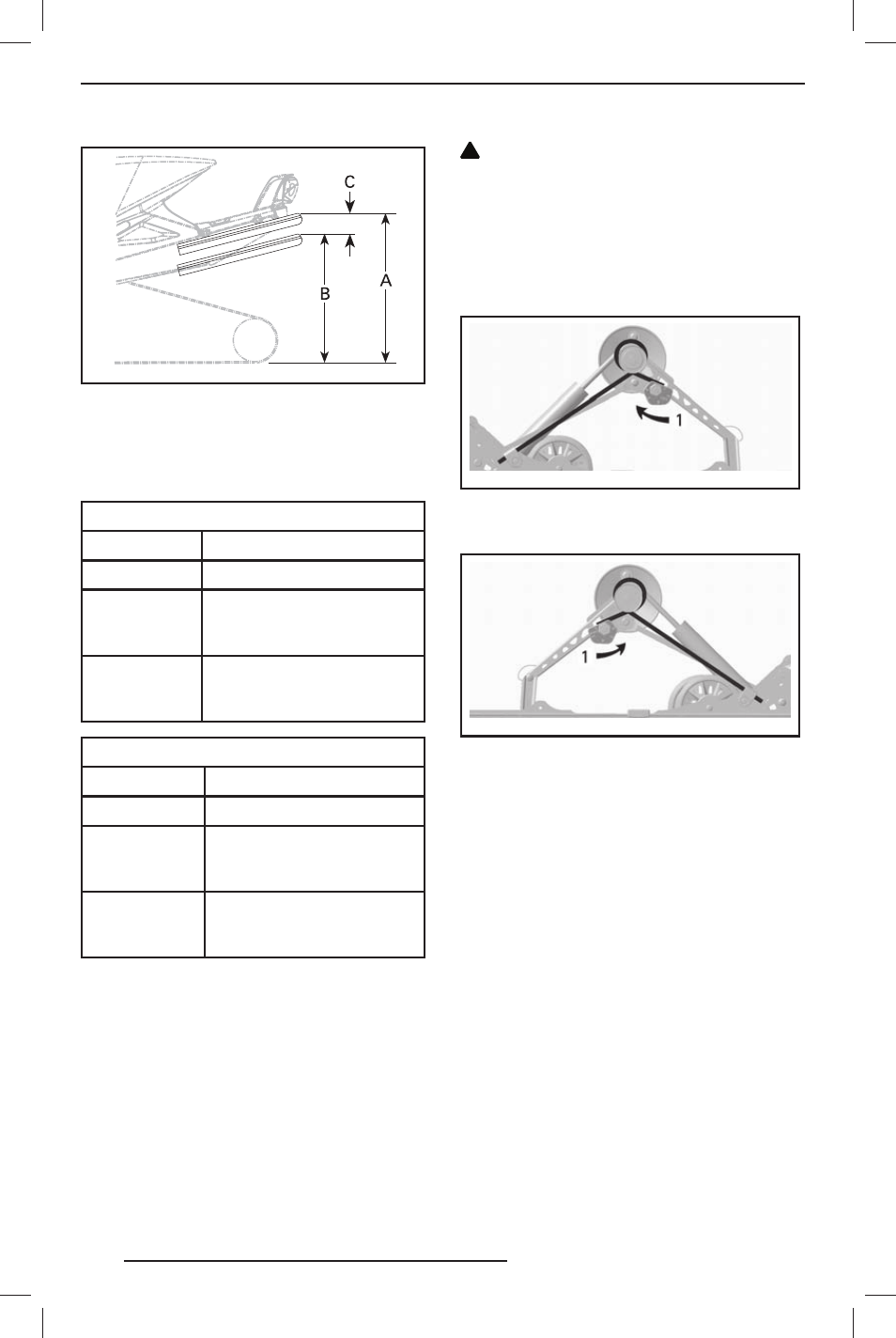

mmo2 006 -003 -022_a
ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИ-
РОВКА
A. Подвеска растянута на полный ход
B. Подвеска сжата под тяжестью водителя,
пассажира и груза
C. Разница расстояний «А» и «В», см. табл. ниже
SC-5M 137
«С», мм ПРИЧИНА, РЕШЕНИЕ
50–75 Регулировка не требуется
Более 75
Регулировка слишком
мягкая. Увеличить пред-
варительное натяжение
Менее 50
Регулировка слишком
жёсткая. Уменьшить пред-
варительное натяжение
SC-5M 146/154/163
«С», мм ПРИЧИНА, РЕШЕНИЕ
65–100 Регулировка не требуется
Более 100
Слишком мягкая регули-
ровка. Увеличить пред-
варительный натяг
Менее 65
Слишком жёсткая регу-
лировка Уменьшить пред-
варительный натяг
ПРИМЕЧАНИЕ: Если указанные зна-
чения недостижимы с оригинальными
пружинами, обращайтесь к авторизо-
ванному дилеру Ski-Doo для установки
других пружин.
Для увеличения натяжения пружины,
используя специальное приспособле-
ние, всегда поворачивайте левый регу-
лировочный кулачок по часовой стрел-
ке, а правый — против часовой стрелки.
!
ОСТОРОЖНО Не переставляйте
ре г улировочные к улачки из по -
ложения «5» в положение «1» или
из положения «1» в положение «5».
Регулировочные кулачки могут зани-
мать одно из пяти положений, положе-
ние «1» соответствует самым мягким
настройкам.
mmo2 007 -009 -006_a
ТИПОВОЙ ВАРИАНТ — SC-5M — ЛЕВАЯ СТОРОНА
1. Регулировка предварительного натяжения
пружины
mmo2 007 -009 -007_a
ТИПОВОЙ ВАРИАНТ — SC-5M — ПРАВАЯ
СТОРОНА
1. Регулировка предварительного натяжения
пружины
Задний амортизатор
Демпфирование хода сжатия заднего
амортизатора
Только KYB PRO Series
ПРИМЕЧАНИЕ: Демпфирование хода
сжатия на низкой и высокой скоростях
регулируется одновременно.
Демпфирование хода сжатия на малой
скорости определяет реакцию амортиза-
тора при малой скорости перемещения
подвески (медленные ходы сжатия, обыч-
но при езде на небольших скоростях).
Демпфирование хода сжатия на вы-
сокой скорости определяет реакцию
амортизатора при высокой скорости
перемещения подвески (быстрые ходы
сжатия, обычно при езде на высоких
скоростях).
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
