87

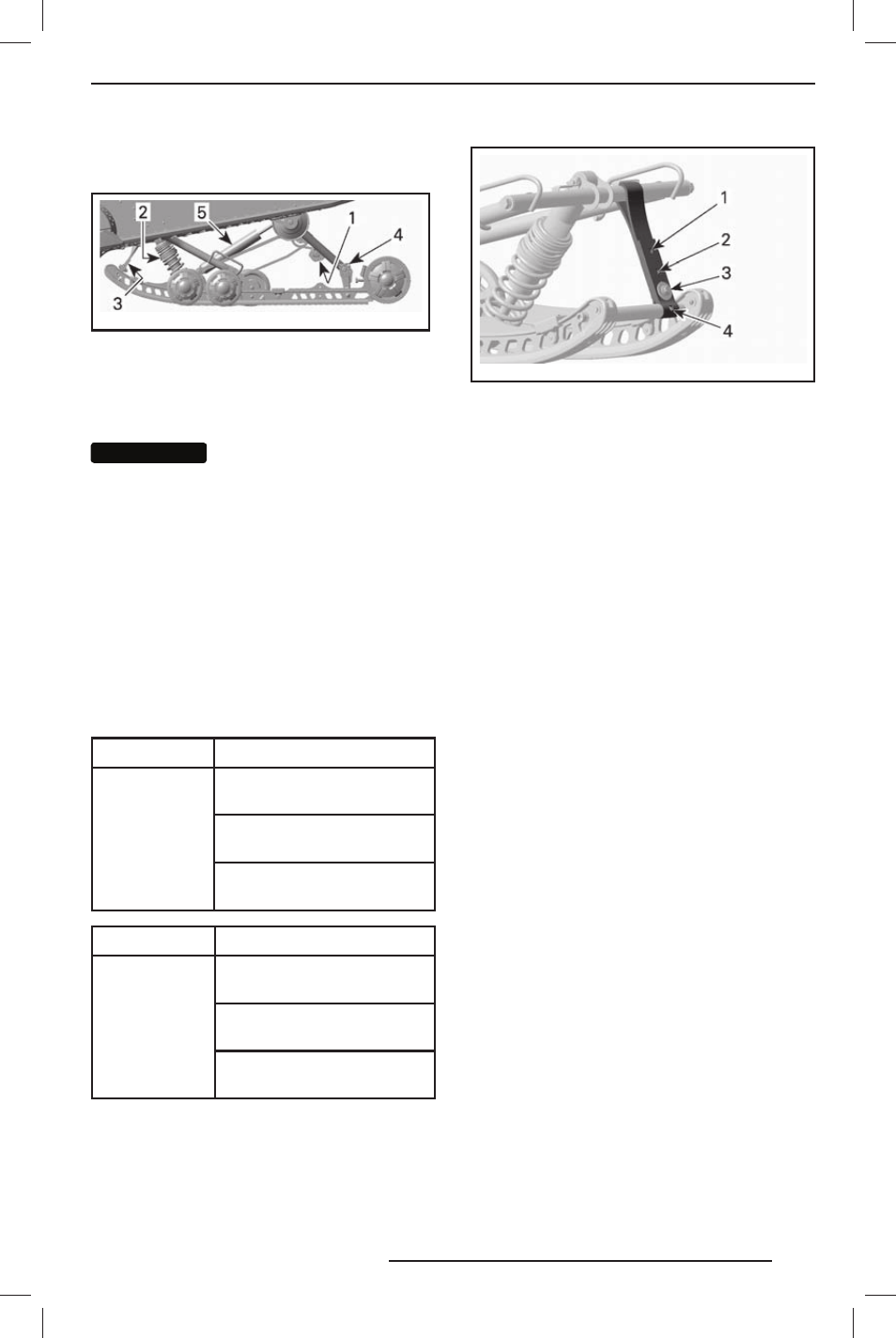

Регулировки задней
подвески (SC-5)

mmo2 007 -009 -004_a

SC-5™ — РЕГУЛИРУЕМЫЕ КОМПОНЕНТЫ
1. Задние пружины
2. Центральная пружина
3. Ленточный ограничитель
4. Соединительные блоки
5. Задний амортизатор

ВНИМАНИЕ

ВНИМАНИЕ

Всякий раз после регу-

лировки задней подвески прове-
ряйте и, при необходимости, регу-
лируйте натяжение гусеницы.

Ленточный ограничитель

Изменение длины ленточного ограни-
чителя позволяет изменять вес, прихо-
дящийся на центральную пружину при
ускорении снегохода, и ограничивать
подъём передней подвески снегохода.

Длина ленточного ограничителя также
оказывает влияние на длину хода цен-
тральной пружины.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
длины
ленточного
ограничителя

Уменьшение давления
лыж при ускорении

Увеличение хода цен-
тральной пружины

Улучшение демпфирова-
ния неровностей

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Уменьшение
длины
ленточного
ограничителя

Увеличение давления лыж
при ускорении

Уменьшение хода цен-
тральной пружины

Ухудшение демпфирова-
ния неровностей

mmo2 007 -009 -009_b

ТИПОВОЙ ВАРИАНТ
1. Положение 1 (наибольшая длина)
2. Положение 2
3. Положение 3
4. Положение 4

ПРИМЕЧАНИЕ: Уменьшение длины лен-
точного ограничителя может снизить
уровень комфорта. Если ощущается
слишком большое перераспределение
веса, сначала попробуйте скомпенсиро-
вать его регулировкой соединительных
блоков. Всегда устанавливайте болт
ленточного ограничителя как можно
ближе к нижнему валу.

При движении по глубокому снегу мо-
жет возникнуть необходимость в ре-
гулировке ленточного ограничителя,
а так же в перемене позы водителя
с целью корректировки угла касания
гусеницы с опорной поверхностью. Во-
дитель, имеющий достаточные знания
и опыт, всегда сможет подобрать са-
мый оптимальный вариант регулировки
с учётом состояния снежного покрова.

В общем случае, более длинный лен-
точный ограничитель предоставляет
возможность наиболее эффективного
использования снегохода в глубоком
снегу при равнинном рельефе.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
