101
Соединительные блоки
Соединительные блоки оказывают
влияние на управляемость снегохода
только во время ускорения.
ПРИМЕЧАНИЕ: При выборе настроек
с большим номером снижается как уро-
вень комфорта, так и перераспределе-
ние веса при ускорении.
Чтобы выполнить регулировку, нажмите
кнопку блокировки, расположенную под
кулачком, и поверните соединительный
блок в необходимое положение.
Установите номер необходимой регули-
ровки напротив резинового упора. При-
менение инструмента не требуется.
! ПРЕДОСТЕРЕЖЕНИЕ
Оба соединительных блока долж-
ны быть установлены в одина-
ковые положения. В противном
случае поведение снегохода бу-
дет непредсказуемым, а подвеска
может деформироваться.

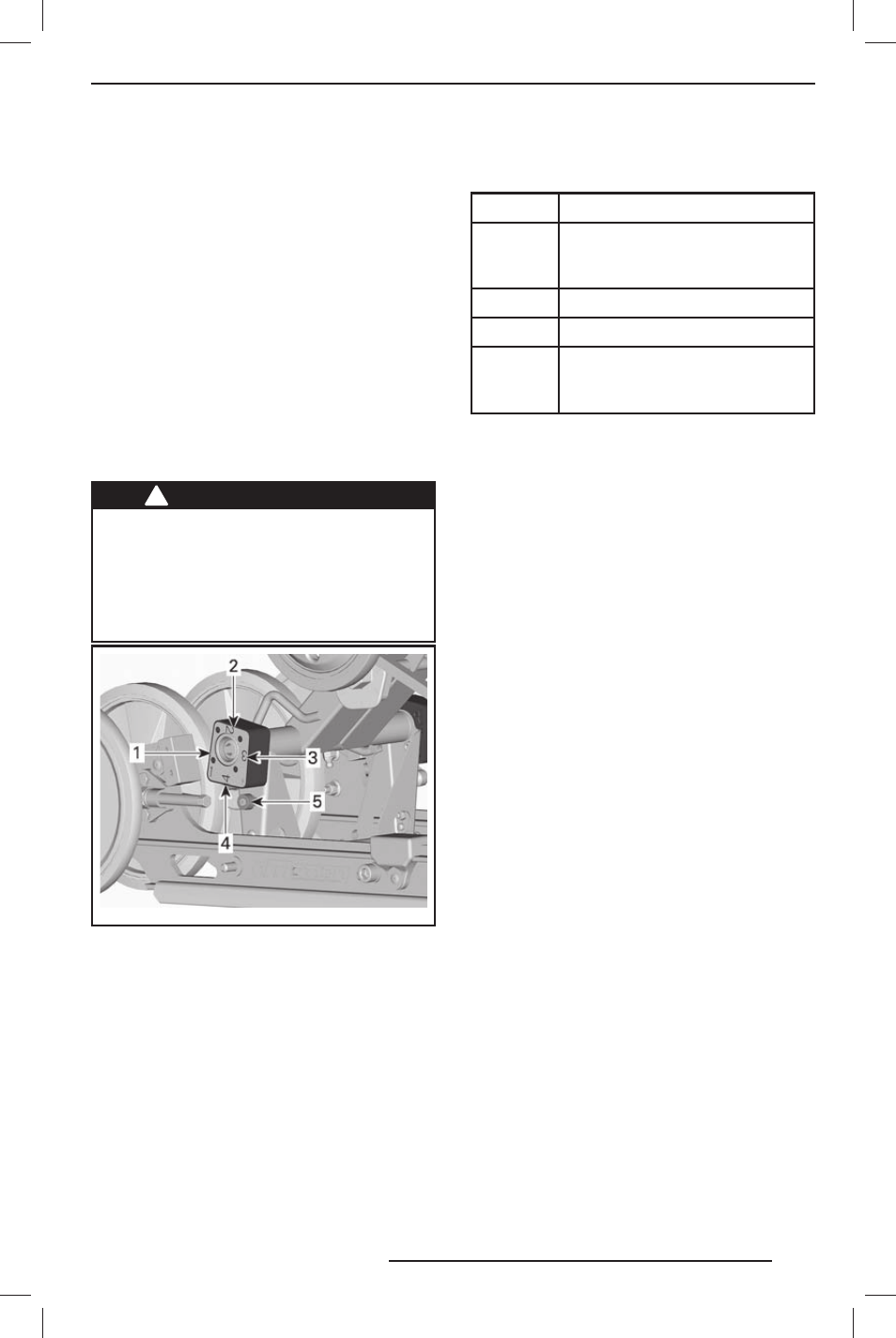

mmo2 012 -005 -806_a
СОЕДИНИТЕЛЬНЫЙ БЛОК — ВИД СПРАВА
(«R» — ПРАВЫЙ, НАНЕСЕНО НА БЛОКЕ)
1. Положение 1 (минимальное)
2. Положение 2
3. Положение 3
4. Положение 4 (максимальное)
5. Кнопка блокировки
Настройка соединительных
блоков
ПОЛОЖ. ИСПОЛЬЗОВАНИЕ
1
Большее поднимание лыж при
ускорении — и более высокий
уровень комфорта.
2 Промежуточная настройка
3 Промежуточная настройка
4
Меньшее поднимание лыж при
ускорении — и незначительное
снижение уровня комфорта.
Регулировки передней
подвески
Лыжи
Серии Renegade Backcountry
и Summit
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная вт улка уста-
новлена с внутренней стороны опоры,
лыжи находятся в положении, обеспе-
чивающем более узкую колею.
Когда регулировочная втулка установ-
лена с наружной стороны опоры, лыжи
оказываются в положении, обеспечи-
вающем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку
в необходимое положение, см. рисунок.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
