72

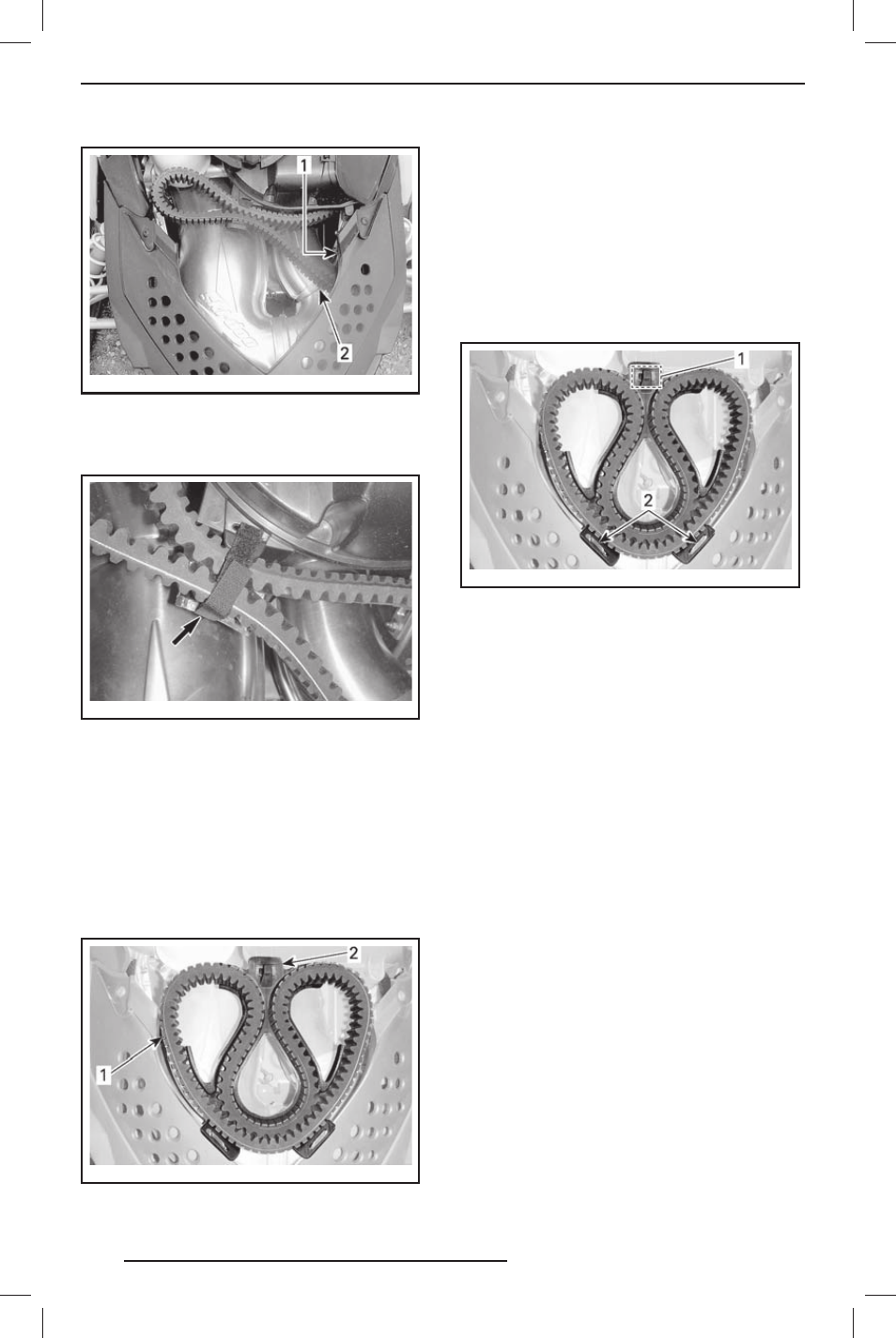

mmo2 008 -003 -018_a
ВЕРНАЯ УСТАНОВКА
1. Ремень вариатора над бампером
2. Убедитесь в отсутствии контакта с выпускной
трубой
mmo2 009 --003-008_ a
ЗАКРЕПИТЕ ЗАСТЁЖКОЙ ТИПА «ЛИПУЧКА»
Модели с двумя воздухозаборниками
Запасной ремень вариатора следует
хранить в специальном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.
Установите запасной ремень вариато-
ра, как показано на рисунке.
mmo2 011 -001 -006_a
1. Ремень вариатора
2. Держатель ремня вариатора
Убедитесь, что держатель ремня ва-
риатора правильно установлен на сне-
гоходе.
– Вставьте верхний фиксатор (под верх-
ней частью держателя) в паз правого
винта глушителя шума впуска воздуха.
– Разместите удерживающие пазы над
фиксаторами крышки нижнего под-
дона.
mmo2 011 -001 -006_b
1. Верхний фиксатор (под)
2. Пазы над фиксаторами крышки нижнего
поддона
Модели Freeride и Summit
Запасной ремень вариатора может хра-
ниться в держателе, расположенном
на защитном кожухе ремня вариатора.
ПРИМЕЧАНИЕ: Запасной ремень вари-
атора не входит в комплект поставки
снегохода.
Расположите запасной ремень вариа-
тора в посадочном месте защитного
кожуха ремня вариатора.
Закрепите его на месте, введя в заце-
пление с удерживающими фиксаторами.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
