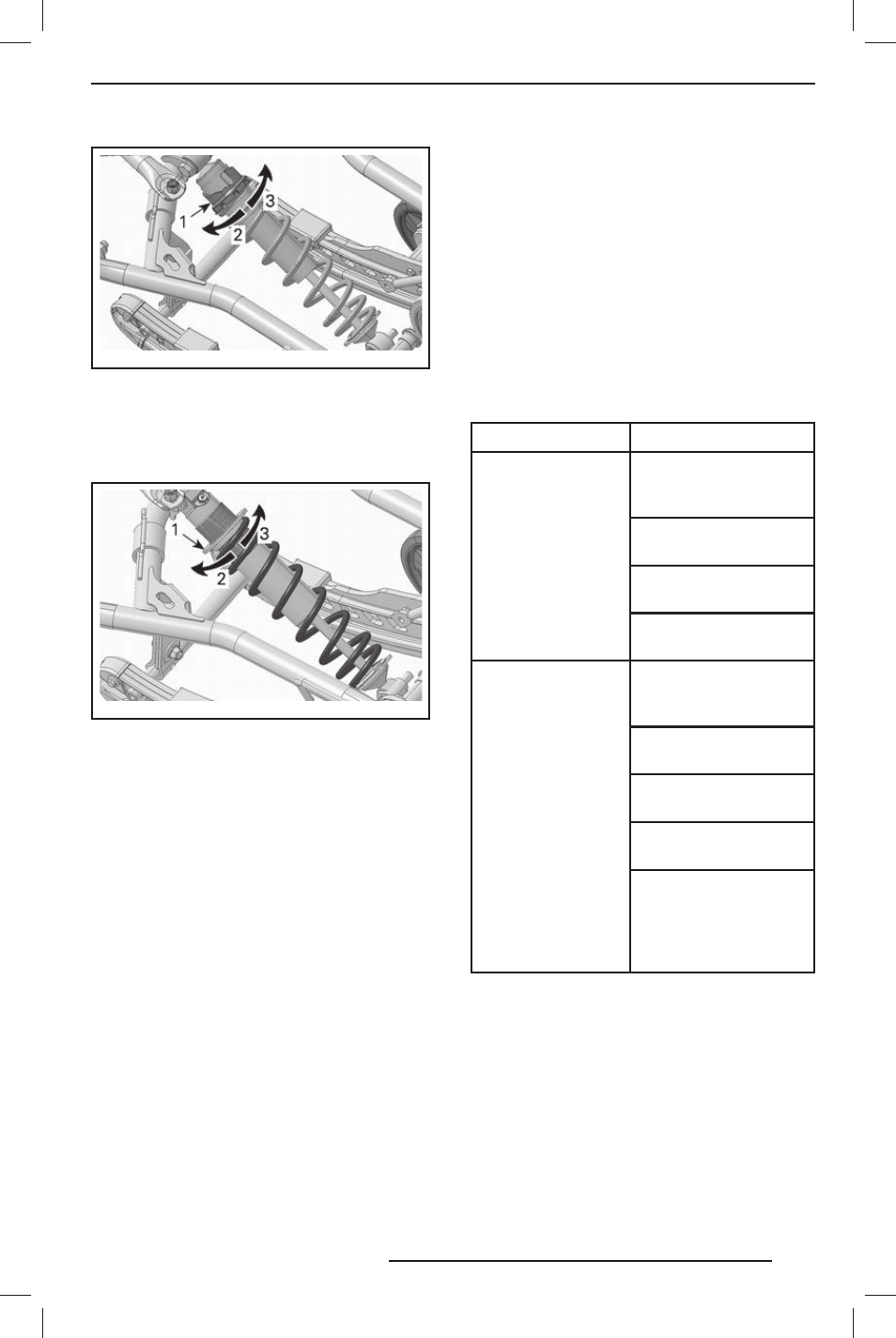

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG™
1. Кулачок регулировки предварительного на-
тяжения пружины
2. Уменьшить предварительный натяг
3. Увеличить предварительный натяг
mmo2 010 -003 -016_a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО-
ГО ТИПА
1. Регулировочное кольцо предварительного
натяжения пружины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
ПРИМЕЧАНИЕ: Для регулировки пред-
варительного натяжения с помощью
регуляторов кулачкового и кольцево-
го типов используйте приспособление,
входящее в комплект возимого инстру-
мента.
Задние пружины
Величина предварительного натяжения
задней пружины оказывает влияние
на комфорт движения на снегоходе,
высоту посадки водителя, а также по-
зволяет компенсировать нагрузки, воз-
никающие при перевозке грузов.
Кроме этого, различные регулировки
предварительного натяжения задней
пру жины позволяют увеличить или
уменьшить вес, приходящийся на пе-
реднюю подвеск у снегохода. В ре -
зультате, давление лыж на опорную
поверхность также увеличивается или
уменьшается. Это позволяет улучшить
эксплуатационные качества при движе-
нии в глубоком снегу, а также умень-
шить или увеличить усилие на руле
и тем самым улучшить управляемость
снегохода.
Если при движении на снегоходе по са-
мым неровным участкам трассы наблю-
даются лишь лёгкие пробои подвески,
значит, регулировка узлов подвески
выполнена правильно.
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение
предварительного
натяжения
Задняя подвеска
становится более
жёсткой
Задняя часть снегохо-
да поднимается
Улучшение демпфи-
рования неровностей
Усилия на руле увели-
чиваются
Уменьшение
предварительного
натяжения
Задняя подвеска
становиться более
мягкой
Задняя часть снегохо-
да опускается
Ухудшение демпфи-
рования неровностей
Усилия на руле
уменьшаются
Улучшаются эксплуа-
тационные харак-
теристики и управ-
ляемость снегохода
в глубоком снегу
См. ниже, чтобы определить правиль-
ность регулировки предварительного
натяжения.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
