77

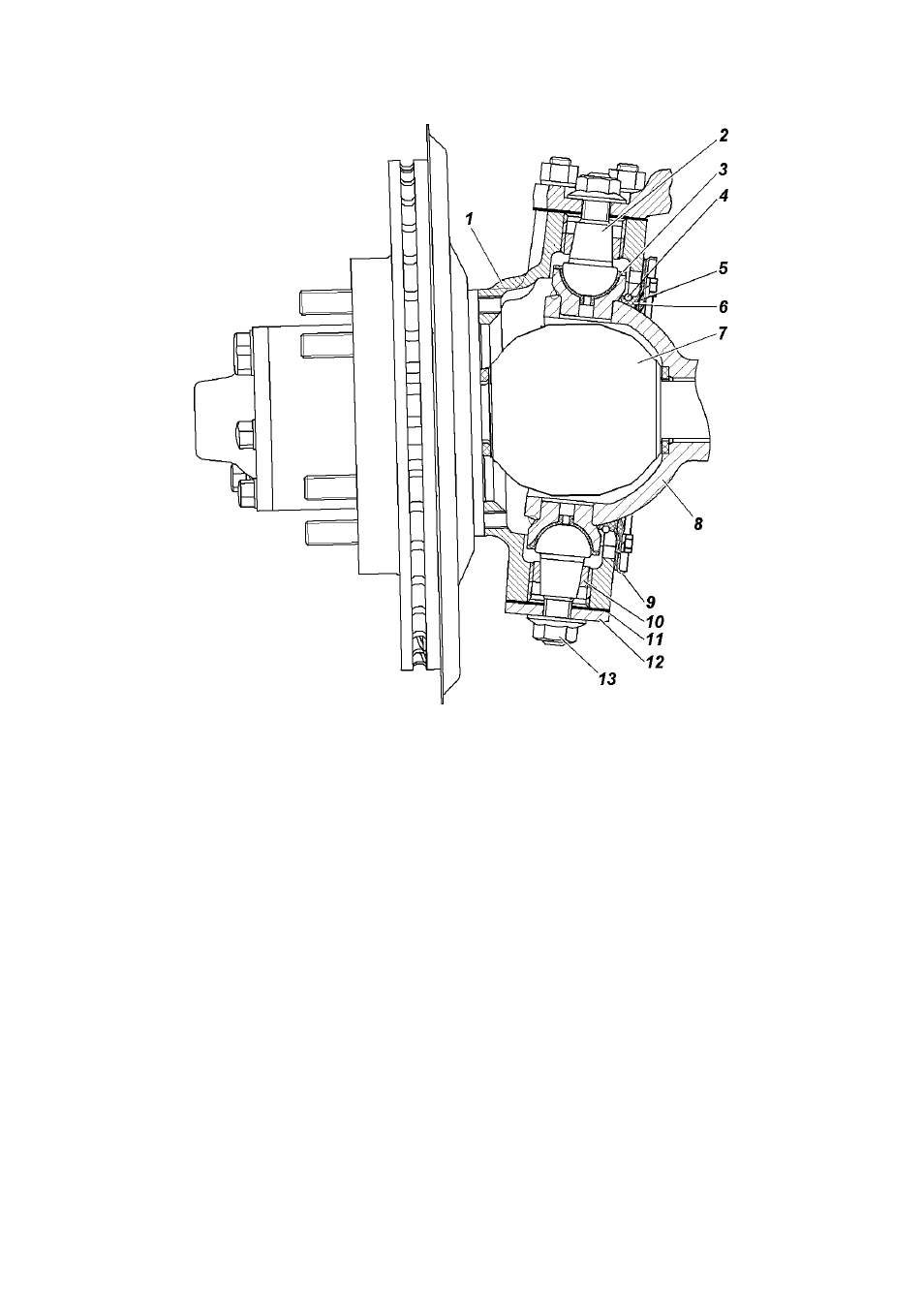

Рис. 9.19. Поворотный кулак и ступица:
1 -корпус поворотного кулака; 2 -шкворень; 3 -вкладыш шкворня;
4 -пружина; 5 -наружное уплотнительное кольцо; 6 -внутреннее уплот-
нительное кольцо; 7 -шарнир; 8 -шаровая опора; 9 -наружняя обойма сальника;
10 -втулка зажимная; 11 -прокладка; 12 -накладка; 13 -гайка
ХОДОВАЯ ЧАСТЬ
Подвеска
ВНИМАНИЕ!
Во избежание травм категорически
запрещается разборка амортизаторов.
Запрещается эксплуатация автомобиля с вышедшими из
строя амортизаторами или без них, а также с изношенными
шарнирами подвески.
Пpи каждом обслуживании контролируйте затяжку
резьбовых соединений гаек оси рессоры 23 (рис. 9.21) и гаек
пальцев серьги 14 (рис. 9.21) (для автомобилей с АБС), гаек
стремянок 15 (рис. 9.20), 19 (рис. 9.21)(для всех автомобилей)
