Инструкция по эксплуатации УАЗ 390945
Страница 31
31

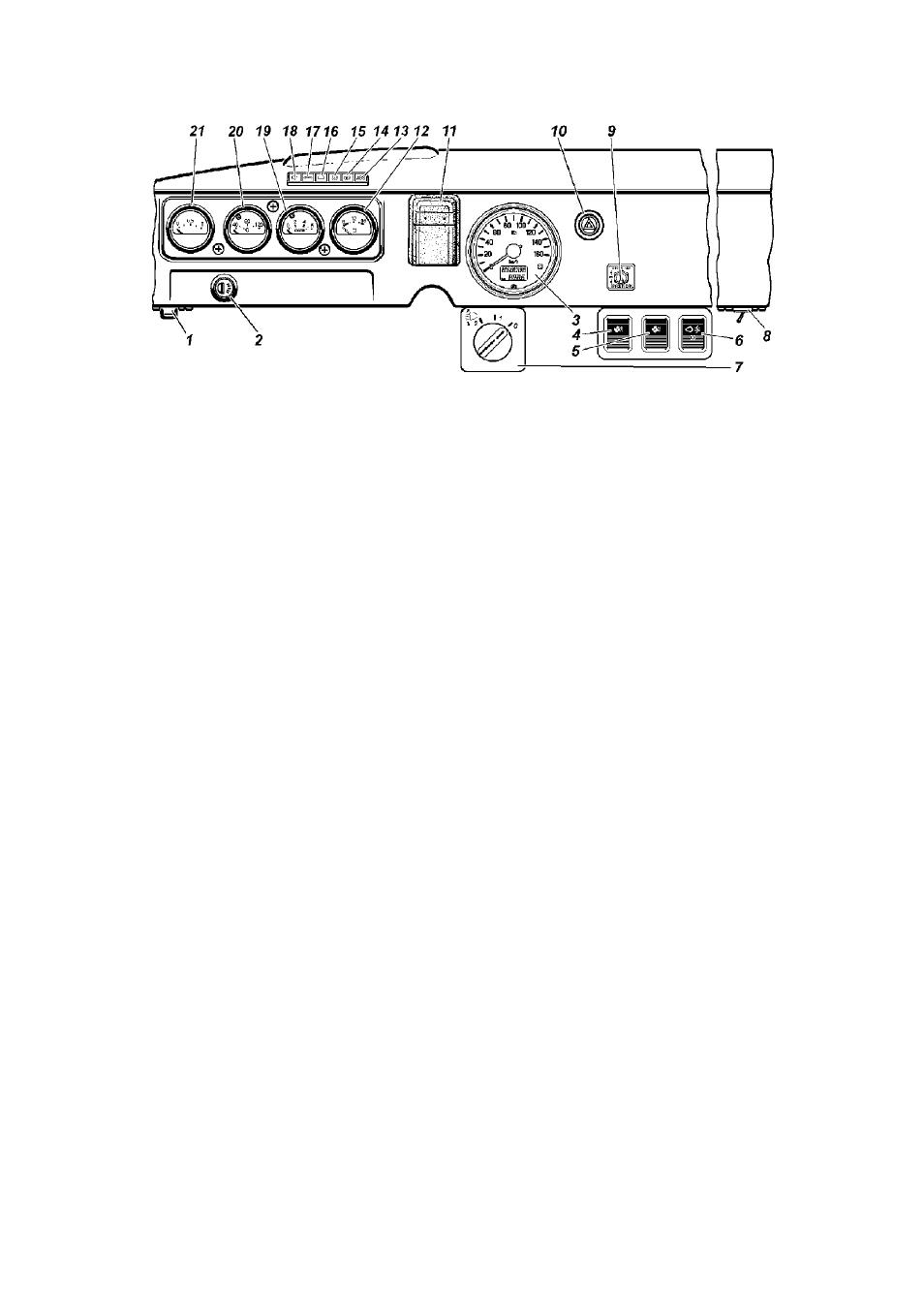

Рис. 3.2. Панель ïpèáîpîâ (наименование позиций см. в тексте)
сигнальной лампой включения;
7+ -корректор фар с ручной регулировкой. Вращением
рукоятки корректора корректируется угол наклона пучка света
фар в зависимости от нагрузки автомобиля:
0 - автомобиль с водителем;
1 - все места заняты (только для УАЗ-396295 и УАЗ-
396255);
1 - автомобиль с водителем и максимально разре-
шенным грузом (кроме УАЗ-396295 и УАЗ-396255);
2 - автомобиль с водителем и максимально разре-
шенным грузом (только для УАЗ-396295 и УАЗ-396255);
8+ -выключатель электродвигателя насоса отопителя (на
автомобилях УАЗ-374195, УАЗ-330395, УАЗ-330365, УАЗ-
390945 не устанавливается);
9 -переключатель датчиков уровня топлива в баках (на
автомобилях УАЗ-330395, УАЗ-330365, УАЗ-390945 - не
устанавливается);
10 -выключатель àâàpèéíîé сигнализации кнопочный;
11 -êpûøêà лючка к бачку ãèäpîïpèâîäà сцепления;
12 -âîëüòìåòp, показывающий напряжение в бортовой сети
автомобиля;
13 -контрольная лампа неисправности ABS (на автомобилях
УАЗ-374195, УАЗ-330395, УАЗ-330365, УАЗ-390945,
УАЗ-390995 - не подключается) При включении замка
зажигания загорается на 1 сек;
14 -контрольная лампа включения стояночного тормоза
(êpàñíàÿ);
