57
Уровень масла должен находиться между метками "П" и "0"
указателя 16 (рис. 9.3) уровня масла. Çàìåpÿéòå ópîâåíü масла
ежедневно перед первым запуском двигателя. При проверке
уровня масла после остановки прогретого двигателя необходимо
подождать не менее 5 минут, чтобы масло успело стечь в картер
двигателя.
Применяйте только рекомендованные масла.

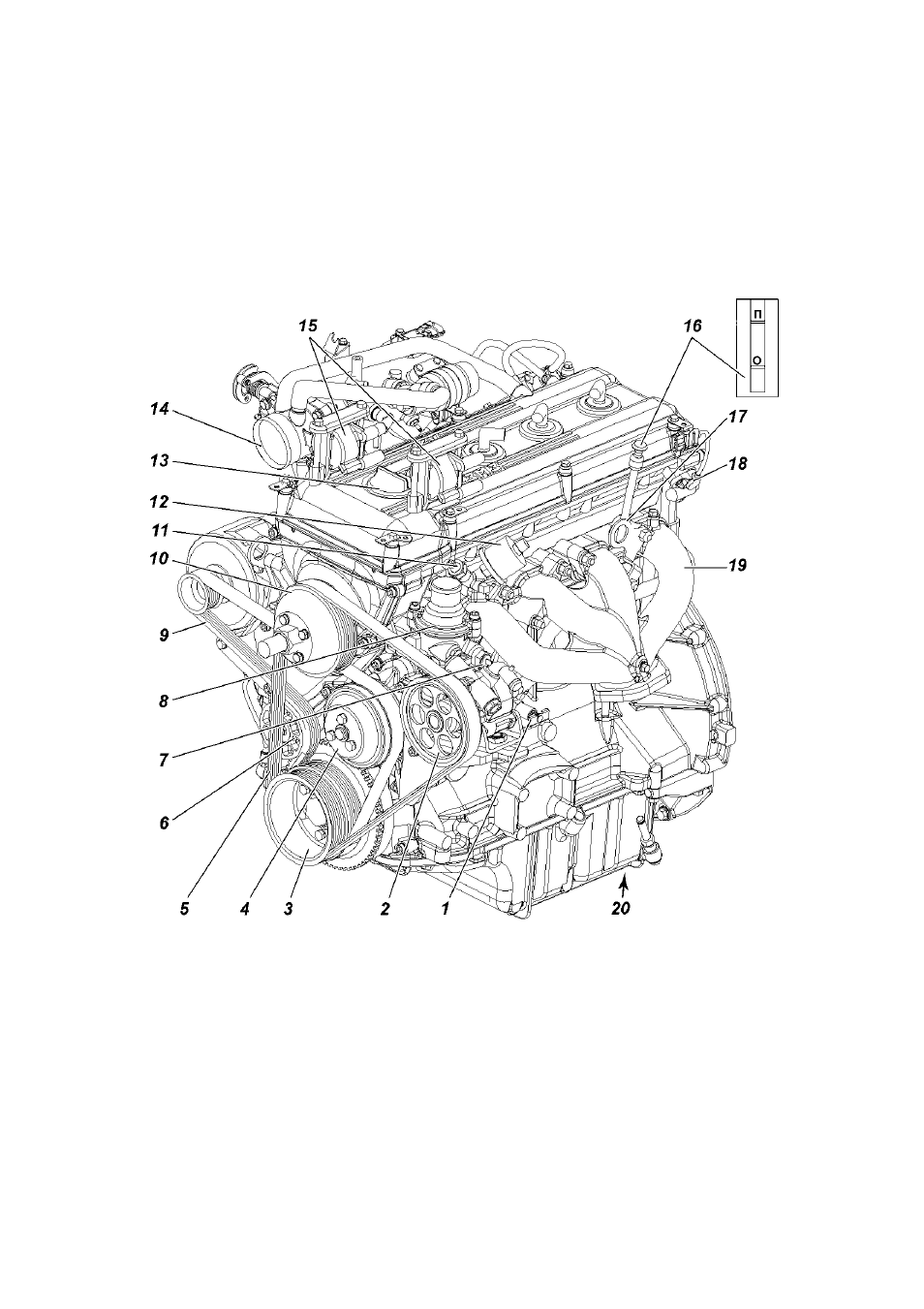

Рис. 9.3. Двигатель (вид слева):
1 -сливной краник (пробка) блока цилиндров; 2 -шкив насоса гидроусилителя
руля (при отсутствии ГУР -натяжной ролик); 3 -шкив коленчатого вала; 4 -
шкив насоса системы охлаждения; 5 -ремень привода вентилятора и насоса
ГУР; 6 -натяжной ролик; 7 -датчик указателя температуры охлаждающей
жидкости; 8 -корпус термостата; 9 -ремень привода генератора, насоса
системы охлаждения; 10 -шкив вентилятора; 11 -датчик сигнализатора
аварийного давления масла; 12 -датчик указателя давления масла; 13 -крышка
маслоналивной горловины; 14 -патрубок дросселя; 15 -катушки зажигания;
16 -указатель уровня масла; 17 -грузовая проушина; 18 -датчик положения
распределительного вала (датчик фазы); 19 -выпускной коллектор; 20 -
сливная пробка масляного картера
