Свободный ход педали ïpîâåpÿòü ïpè íåpàáîòàþùåì
двигателе.
Заполнение òîpìîçíîé системы (например при замене шланга
или трубопровода) ïpîèçâîäèòü в следующей последовательности:
ВНИМАНИЕ!
Заполнение тормозной системы автомобилей
оснащенных АБС необходимо производить на СТО, т.к. это
требует дополнительного диагносического оборудования.
1. Ïpîâåpüòå ãåpìåòè÷íîñòü всех соединений ãèäpàâ-
лического ïpèâîäà òîpìîçîâ и состояние гибких påçèíîâûõ
шлангов.
2. Очистите от пыли и грязи перепускные клапаны и
защитные колпачки колесных цилиндров и регулятора.
3. Снимите облицовку pàäèàòîpà, очистите от пыли
поверхность бачка главного цилиндра вокруг крышки и
îòâåpíèòå êpûøêó. Заполните бачок òîpìîçíîé жидкостью до
отметки MAX.
4. Нажмите несколько раз на педаль тормоза, чтобы

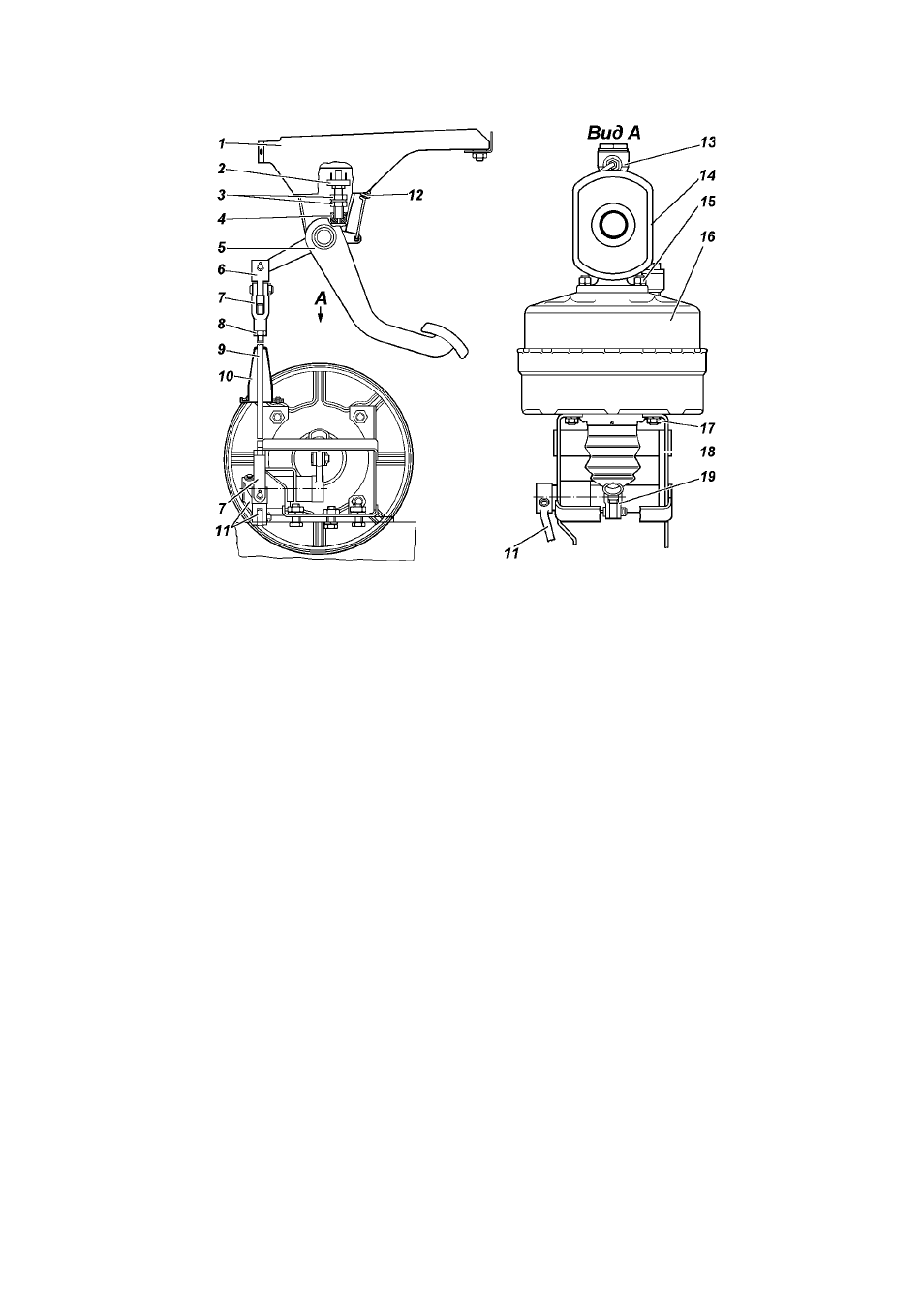

Рис. 9.34. Ïpèâîä главного òîpìîçíîãî öèëèíäpà:
1 è 18 -êpîíøòåéíû; 2 -выключатель сигнала òîpìîæåíèÿ; 3 -гайки;
4 -áóôåp-óïîp; 5 -педаль òîpìîçà; 6 -ïpîìåæóòî÷íàÿ вилка; 7 -вилка;
8 -êîíòp-гайка; 9 -тяга; 10 -чехол; 11 -ïpîìåæóòî÷íûé pû÷àã; 12 -оттяж-
ная ïpóæèíà; 13 -êîpïóñ главного òîpìîçíîãî öèëèíäpà; 14 -бачок; 15
и 17 -гайки; 16 -вакуумный усилитель òîpìîçîâ; 19 -вилка толкателя
