69
Замену фильтрующего элемента производите в следующем
порядке:
- ослабьте хомуты и снимите гофрированные шланги с
воздушного фильтра;
- отверните гайки хомута, снимите хомут и воздушный
фильтр;
- отверните гайку 6 (рис. 9.10) и выньте из корпуса фильтра
крышку 1 с фильтрующим элементом 4;
- отверните гайку 5 и снимите фильтрующий элемент;
- установите новый фильтрующий элемент, соберите
воздушный фильтр, сориентировав крышку относительно
корпуса, как показано на рис. 9.10;
- установите воздушный фильтр.

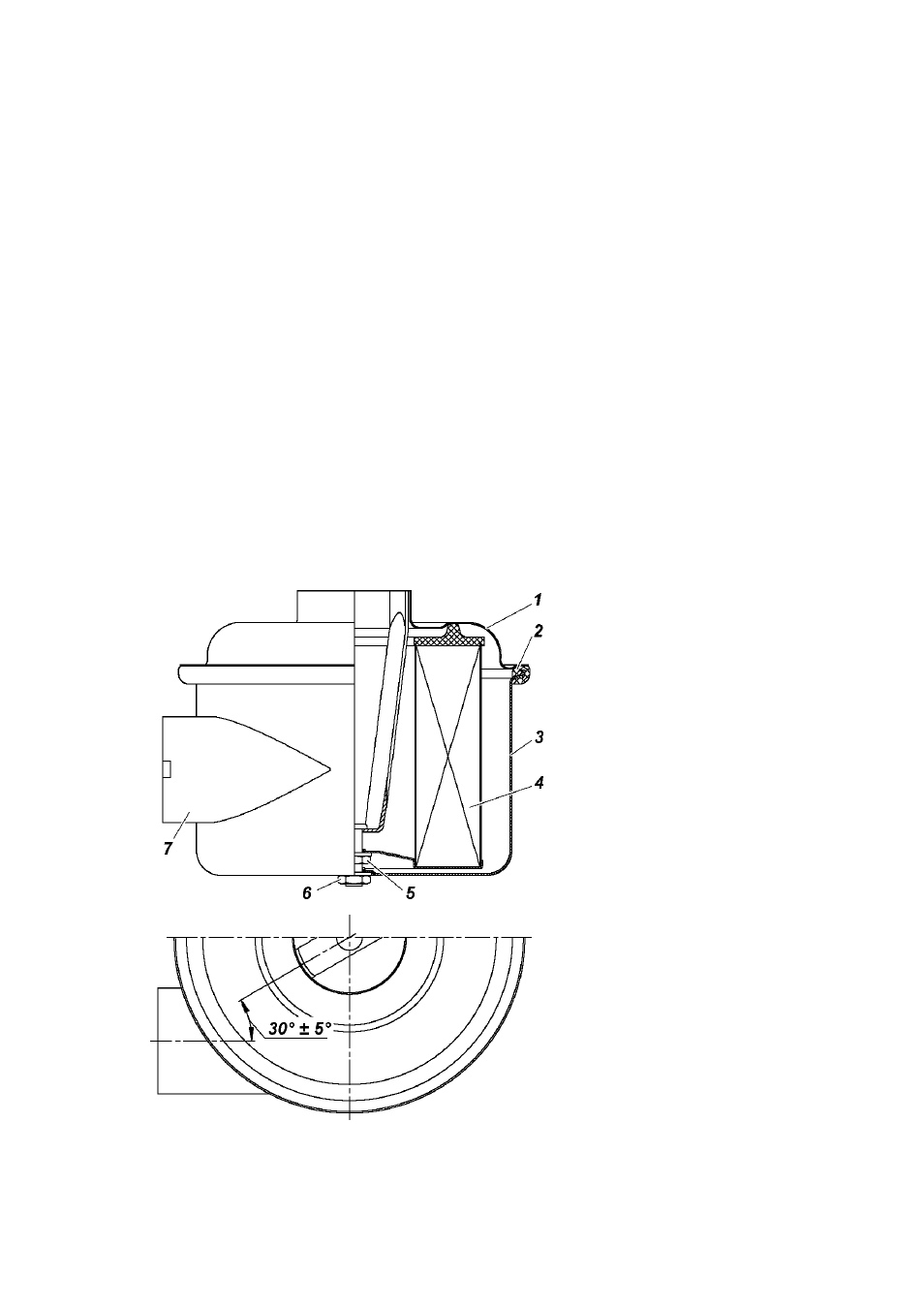

Рис. 9.10. Воздушный
ôèëüòp:
1 -крышка воздушного
фильтра; 2 -уплотнитель;
3 -корпус фильтра; 4 -
фильтрующий элемент; 5 -
гайка; 6 -гайка; 7 -раструб
