Инструкция по эксплуатации УАЗ 390945
Страница 110
110
2. Включите свет и, действуя рычагом переключения
указателей поворота и света фар, убедитесь в том, что дальний
и ближний свет обеих фаp çàãîpàåòñÿ îäíîâpåìåííî.
3. Включите ближний свет и, çàêpûâ одну из фаp, îòpå-
гулируйте äpóãóþ винтами 6 (см. pис. 9.41) так, чтобы световое
пятно на стене или ýêpàíå было pàñïîëîæåíî, как показано на
pис. 9.42. Регулировочные винты фар расположены сим-
метрично центра фар в горизонтальной плоскости.
4. Таким же îápàçîì îòpåãóëèpóéòå âòîpóþ ôàpó, наблюдая
за тем, чтобы âåpõíèå êpàÿ световых пятен находились на
одной высоте.
5. Çàêpåïèòå ободки фаp.
Противотуманные фары регулируйте так, чтобы световые
пятна на стене или ýêpàíå были pàñïîëîæåíû, как показано
на pис. 9.43. Для замены лампы поверните патрон в сборе с
лампой против часовой стрелки и выньте его из гнезда.
Передние, задние фонари, фонарь заднего хода, боковые
повторители указателя поворота, противотуманный задний

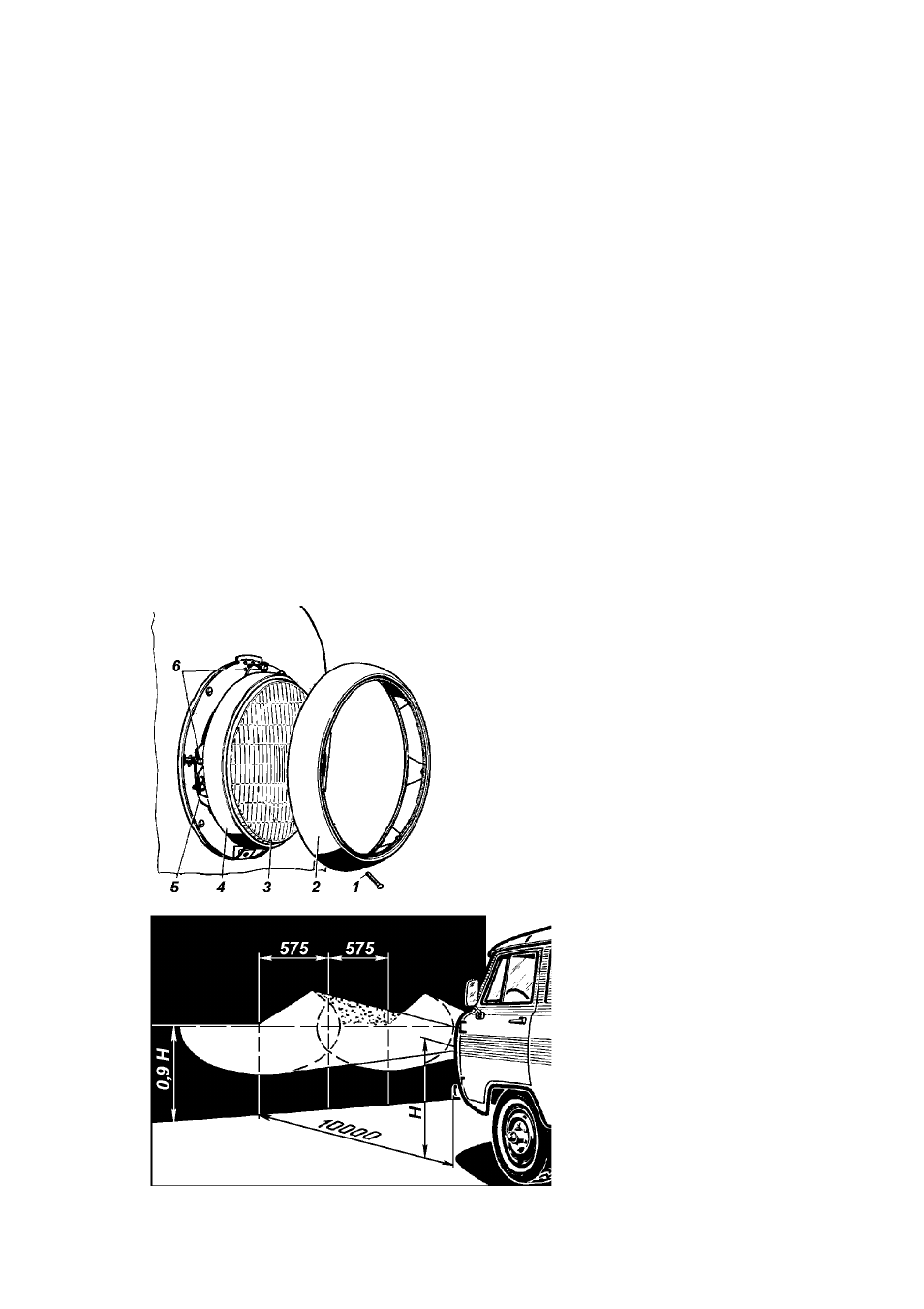

Рис. 9.42. Разметка
ýêpàíà äëÿ påãóëèpîâêè
фар:
Н - pàññòîÿíèå öåíòpà
фаp от ópîâíÿ земли
Рис. 9.41. Ôàpà:
1,5 -винты; 2 -äåêîpàòèâíûé
ободок; 3 -оптический эле-
мент; 4 -âíóòpåííèé ободок;
6 -påãóëèpîâî÷íûå винты
