Натяжение ремня 4 (рис. 9.5) привода насоса системы
охлаждения и генератора производится натяжным роликом 1,
для чего необходимо: ослабить болт 2 и, закручивая регулиро-
вочный болт 3, произвести натяжение ремня. Затянуть болт 2.
Натяжение ремня 14 (рис. 9.5) привода вентилятора и
насоса гидроусилителя рулевого управления производится
перемещением насоса 10 (ролика 8), для чего необходимо:
ослабить гайки 11 (болт 9), регулировочным болтом 12
(регулировочным болтом 7) отрегулировать натяжение ремня,
перемещая насос (ролик) по направляющим. Затянуть гайки 11
(болт 9) .

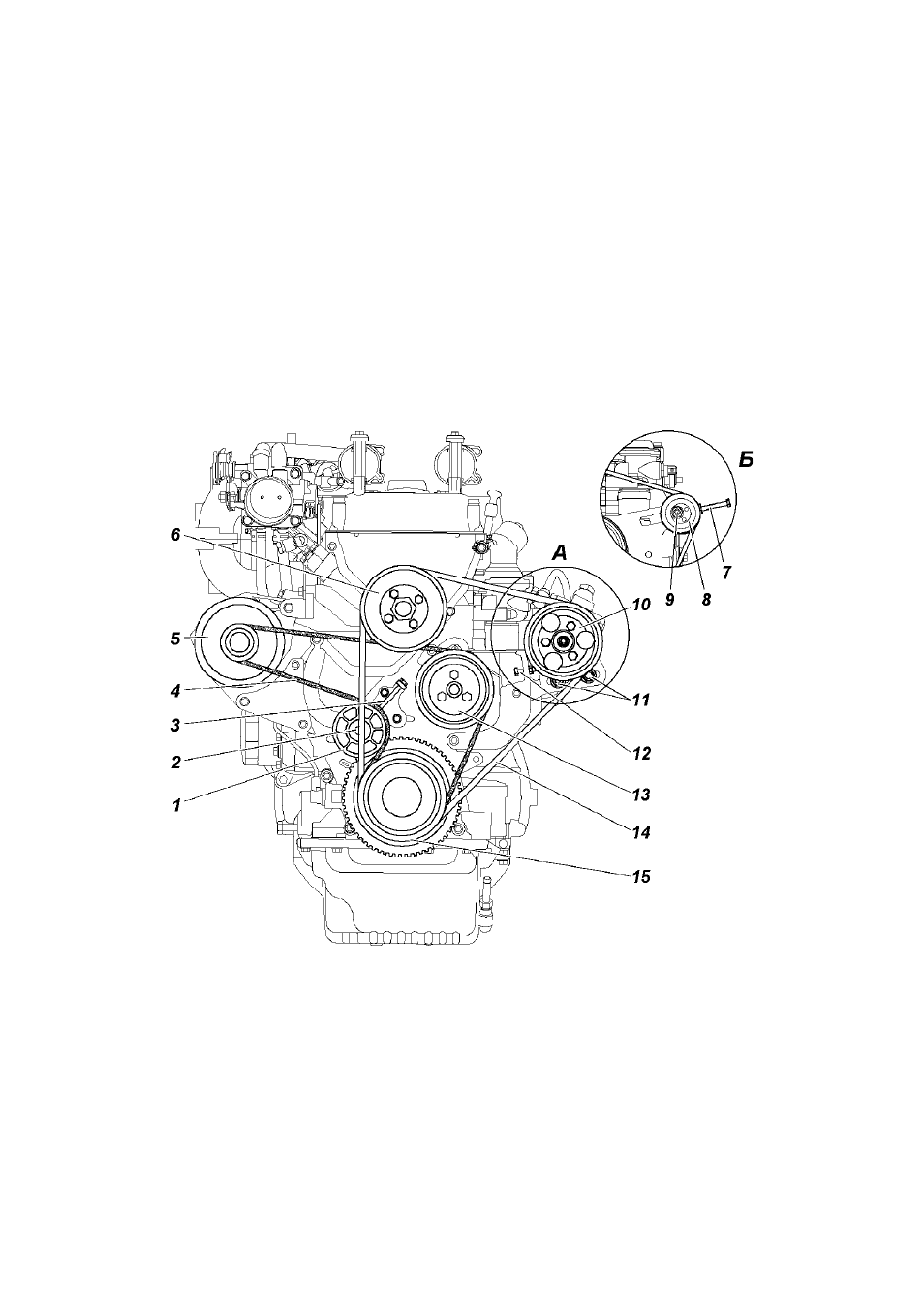

Рис. 9.5. Натяжение ремней привода агрегатов:
А -автомобили с ГУР; Б -автомобили без ГУР
1 -натяжной ролик; 2 -болт крепления натяжного ролика; 3 -регулировочный
болт; 4 -ремень привода насоса системы охлаждения и генератора; 5 -
генератор; 6 -шкив вентилятора; 7 -регулировочный болт; 8 -натяжной ролик;
9 -болт крепления натяжного ролика; 10 -шкив насоса ГУР; 11 -болты
крепления кронштейна насоса ГУР; 12 -регулировочный болт; 13 -шкив
насоса системы охлаждения; 14 -ремень привода вентилятора и насоса ГУР;
15 -шкив коленчатого вала
