Инструкция по эксплуатации Partner P185107HRB PARO2014
Страница 37
37
2

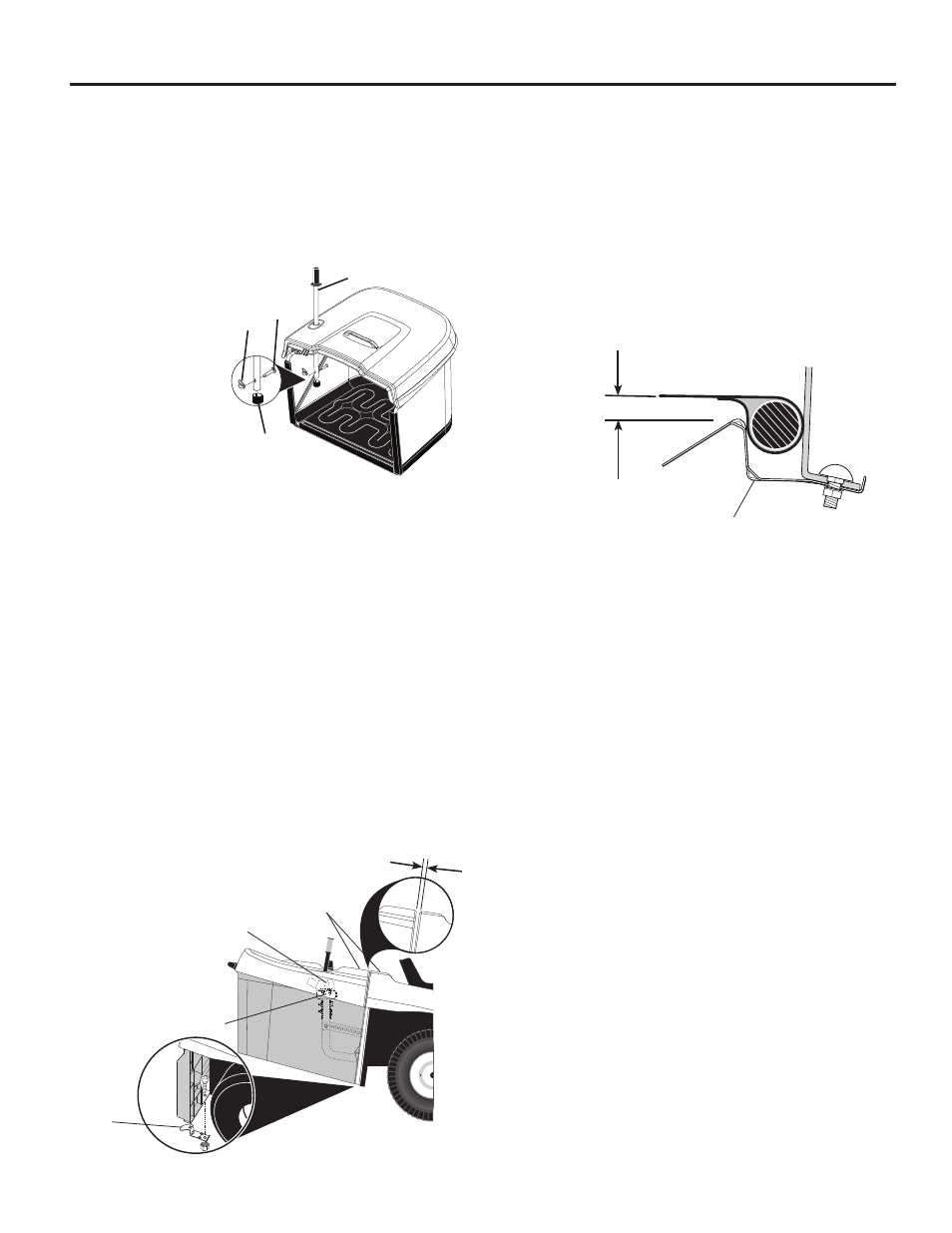

NUMAI GOLIRE MANUALĂ:
• Glisaţi mânerul benei colectorului prin nişă până pe partea
superioară a colectorului, introduceţi ştiftul cu cap şi gaură
pt. cui spintecat 10 x 44mm şi asiguraţi-l cu un inel de
siguranţă.
• Puneţi un capac pe capătul mânerului benei colectorului.
OBSERVAŢIE: La următoarele utilizări ştiftul cu cap şi gaură
pt. cui spintecat poate fi scos din mâner pentru a putea curăţa
cu el jgheabul blocat.
6. Ţeava mânerului
7. Ştift cu cap şi
gaură pt. cui
spintecat
10 x 44mm
8. Inel
de
siguranţă
9. Capac
029
07
6
7
8
9
1. Suprafeţe netede
superioare
2. Tijă de reglare
în plan orizontal
3. Tijă de reglare
în plan vertical
4. Zavorul
excavatorului’
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
Pentru transformarea în colector, protector sau golitor,
vezi capitolul 5 al acestui manual.
02983
10MM (7/16") - 16MM (5/8")
4
REGLAREA SACULUI
Pentru ca sacul să fi e bine montat şi să funcţioneze bine,
poate fi necesar să se regleze ansamblul sacului. Trebuie să
existe un spaţiu de 6 mm (1/4”) - 9 mm (3/8”) între partea de
sus a sacului şi apărătoare, iar suprafaţa superioară a sacului
trebuie să fi e la nivel cu suprafaţa superioară a apărătorii.
Pentru a regla poziţia sacului:
REGLAREA PE ORIZONTALĂ
• Slăbiţi puţin piuliţele care fi xează suporturile de reglare
pe orizontală a sacului RH şi LH. Slăbiţi-le doar puţin,
astfel încât suporturile să-şi menţină poziţia, dar să poată
fi mişcate.
• Deplasaţi suporturile în faţă sau în spate pe distanţa pe
care doriţi să se deplaseze şi ansamblul sacului. Strângeţi
din nou piuliţele foarte bine.
REGLAREA PE VERTICALĂ
• Slăbiţi puţin piuliţele care fi xează suporturile de reglare
pe verticală. Slăbiţi-le doar puţin, astfel încât suporturile
să-şi menţină poziţia, dar să poată fi mişcate.
• Deplasaţi suporturile în sus sau în jos pe distanţa pe care
doriţi să se deplaseze şi ansamblul sacului. Strângeţi din
nou piuliţele foarte bine.
• Montaţi la loc ansamblul sacului şi verifi caţi alinierea
sacului cu apărătoarea. Dacă este necesar, repetaţi
procedura, până când se obţine alinierea adecvată.
• După ce se obţine alinierea adecvată, scoateţi sacul
de pe tractor şi montaţi zăvorul pentru sac (4) pe placa
posterioară a tractorului, aşa cum se arată. Strângeţi
foarte bine.
• Instalaţi şi coborâţi cu grijă sacul, pentru a se cupla cu
zăvorul.
• Măsuraţi distanţa dintre sac şi zăvor, aşa cum se arată.
Dacă distanţa este de 10 mm - 16 mm, scoateţi cu grijă
sacul şi repetaţi reglarea pe verticală, după necesităţi.
