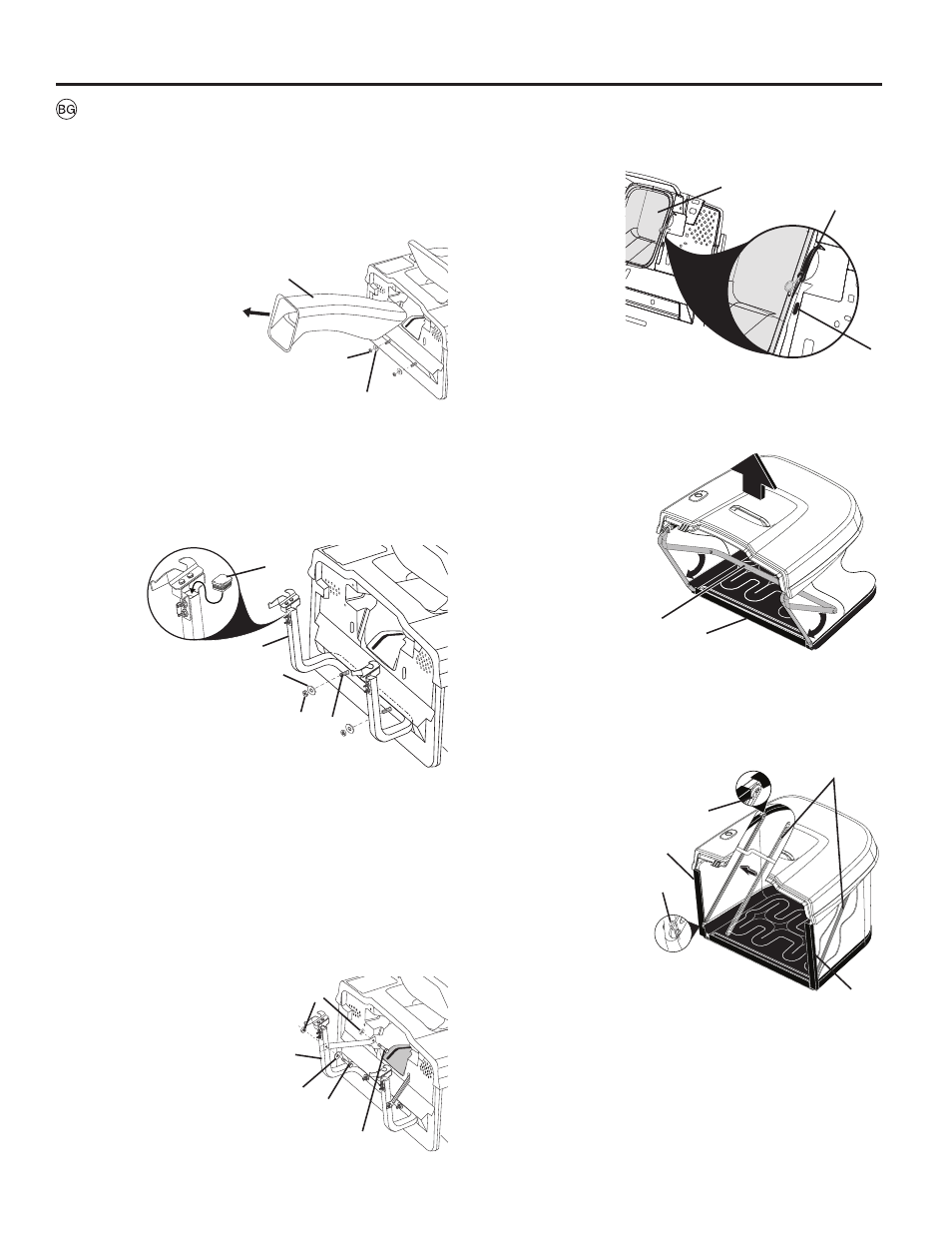

ЗА ДА ИНСТАЛИРАТЕ КОМПОНЕНТИТЕ НА
КОША КЪМ ТРАКТОРА:
•
Махнете улеят за изхвърляне от задната част на
трактора. Откачете двете (2) пластинки и дръпнете
улея навън, като го отделите от трактора.
•
Махнете двете (2) 3/8 гайки и плоската шайба от
болтовете на задната плоча на трактора.
02330
3
5
4
1
2
1. 3/8
Осигурителна
Гайка
2. Плоска Шайба
3. Поддържаща Тръба
4. Болт
5. Опорен Щифт На Сеносъбирача
1. Кука
2. Улей За
Изхвърляне
3. Отвор На
Задната
Плоча
02306
2
1
3
•
Като използвате гайките и плоските шайби, свалената
от трактора задна плоча, поставете поддържащата
багерна тръба към задната плоча, както е показано.
Затегнете добре.
•
Монтирайте опорните щифтове на сеносъбирача в
горната част на опорната тръба.
•
Монтирайте двете горни опорни скоби през
задната пластина към шасито, като използвате
двата шестоъгълни болта с размери 3/8 x 19 мм и
контрагайките 3/8 от плика с частите. Затегнете здраво.
•
Съберете двете поддържащи скоби към външната
страна на багерната поддържаща тръба, като използ-
вате по два шестоъгълни болта за всяка 3/8 x 63,5 мм
13/32” I.D. плоски шайби и 3/8 заключващи гайки от
торбата с части. Затегнете добре.
•
Махнете улеят за хвърляне от задния отвор на
трактора. Закрепете улеятс двете приличащи на куки
пластини.
ЗАБЕЛЕЖКА: Пластинката трябва да мине само през
улея за източване. Не допускайте кукичката да влезе през
отвора в задната плоча на трактора. Това ще позволи на
улея за източване да се носи с платформата на косачката,
когато се движи по неравен терен.
1. Улей За
Изхвърляне
2. 3/8
Гайка
3. Плоска Шайба
02
277
1
2
3
1. Поддържаща скоба
2. 3/8
Заключваща
гайка
3. 3/8 x 63,5 мм
Шестоъгълен болт
4. 10,3
мм (13/32”)
плоска шайба
5. Болт
02590
2
4
1
3
5
1. Предна
Рамка На
Коша
2. Пластмасови
Лайстни
02
90
5
2
1
ЗА СГЛОБЯВАНЕТО НА КОША
•
Разгънете коша, като завъртите предната тръбна рамка
на коша изцяло напред и натиснете пластмасовата
лайстна на дъното към рамката.
•
Сложете в коша опъващите пръчки и закрепващите
пружини на щифтове от двете страни на коша, както
е показано.
•
Натиснете пластмасовите лайстни по страните на
предната рамка на коша.
3. Опъващи
Пръчки
4. Закрепваща
Пружина
5. Пластмасови
Лайстни
02
90
6
4
3
4
5
5
ЗАБЕЛЕЖКА: За тракторите с електрическа система за
разтоварване, направете справка в инструкциите на ком-
плекта за информация относно допълнителни процедури
на сглобяване.
