TIK RANKINIO SURINKIMO SISTEMOMS:
• Įkiškite surinktuvo ištuštinimo rankenos vamzdelį per
skylę surinktuvo viršuje, įdėkite kaiščiuką ir pritvirtinkite
su spyruokliniais vielokaiščiais.
• Užspauskite dangtelį surinktuvo ištuštinimo rankenos
vamzdelio gale.
PASTABA: Naudojant įrangą ateityje, kaiščiuką galima išimti
jeigu rankeną yra naudojama lovelio išvalymui, kai tas yra
užsikimšęs.
6. Ištuštinimo
rankenos
vamzdelis
7. Kaiščiukas
10 x 17 mm
8. Spyruoklinis
vielokaištis
9. Dangtelis
029
07
6
7
8
9
1. Viršutiniai
paviršiai lygūs
2. Horizontalinio
reguliavimo
kronšteinas
3. Vertikalinio
regu-
liavimo
kronšteinas
4. Rinktuvo
sklŕstis
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
Pakeitimas į surinkėją, mulčiavimą arba išmetimą,
žiūrėkite šios instrukcijos “5 skyrių”.
02983
10MM (7/16") - 16MM (5/8")
4

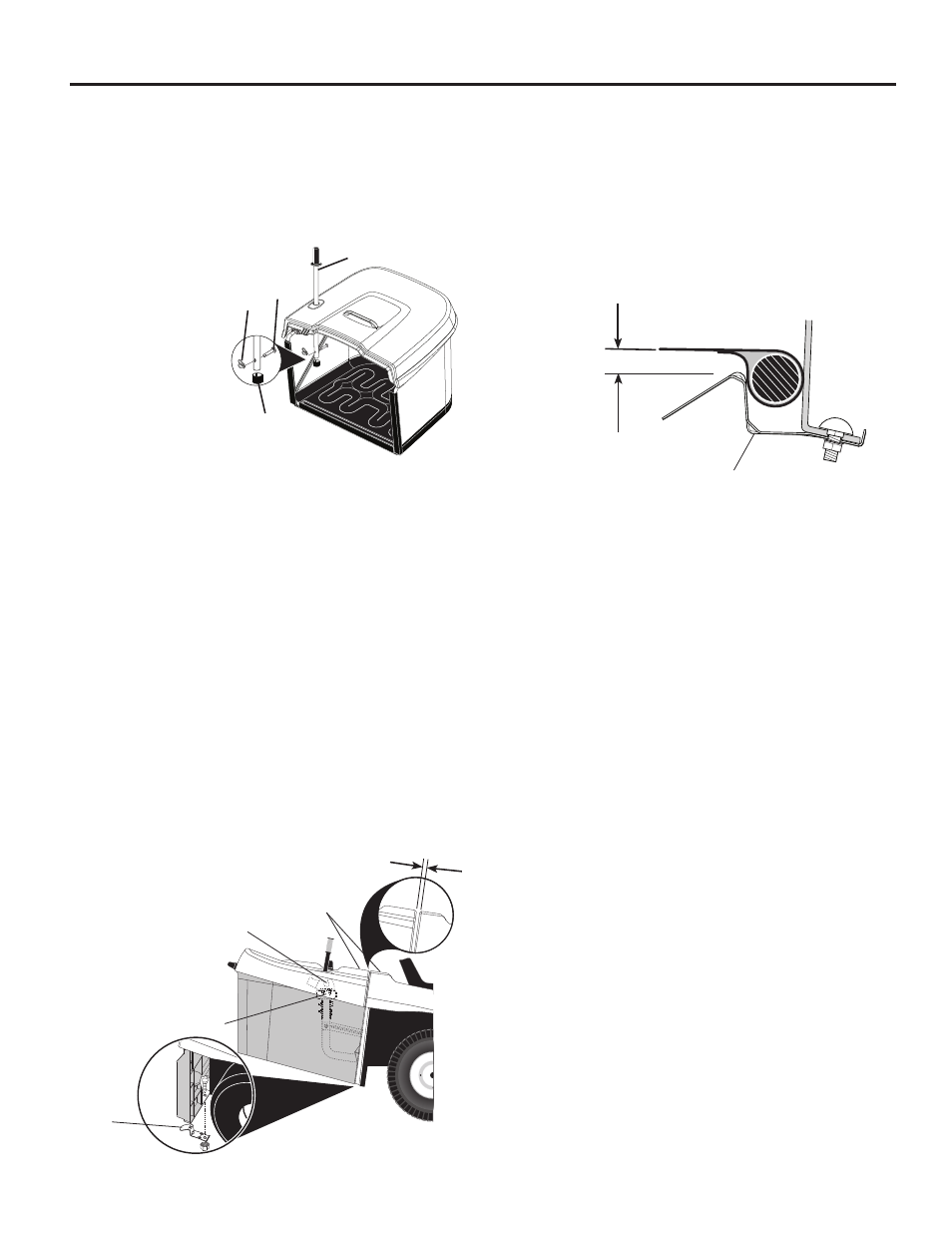

SURINKIMO TALPYKLOS REGULIAVIMAS
Kad surinkimo talpykla veiktų ir atrodytų tinkamai, jos
mechanizmą gali tekti reguliuoti. Tarp surinkimo talpyklos
viršutinės dalies ir sparno turi būti 6–9 mm (1/4”–3/8”) tarpas, o
talpyklos viršutinė dalis turi būti lygi su viršutine sparno dalimi.
Jei reikia sureguliuoti surinkimo talpyklos padėtį:
HORIZONTALUSIS REGULIAVIMAS
•
Šiek tiek atlaisvinkite veržles, kuriomis pritvirtinti dešinės
ir kairės pusės horizontaliojo reguliavimo laikikliai. Atlai-
svinkite tik tiek, kad laikikliai išliktų esamoje padėtyje, bet
galėtumėte juos pajudinti.
• Perkelkite laikiklius pirmyn ar atgal tiek, kiek norite per-
kelti surinkimo talpyklos mechanizmą. Tvirtai priveržkite
veržles.
VERTIKALUSIS REGULIAVIMAS
•
Šiek tiek atlaisvinkite veržles, kuriomis pritvirtinti vertika-
liojo reguliavimo laikikliai. Atlaisvinkite tik tiek, kad laikikliai
išliktų esamoje padėtyje, bet galėtumėte juos pajudinti.
•
Perkelkite laikiklius aukštyn ar žemyn tiek, kiek norite per-
kelti surinkimo talpyklos mechanizmą. Tvirtai priveržkite
veržles.
• Uždėkite surinkimo talpyklos mechanizmą ir patikrinkite, ar
talpykla susijungia su sparnu. Prireikus kartokite anksčiau
pateiktus veiksmus, kol sureguliuosite tinkamai.
• Tinkamai
sureguliavę nuimkite surinkimo talpyklą nuo
traktoriaus ir, kaip parodyta ant galinės plokštės, uždėkite
surinkimo talpyklos fi ksatorių (4). Tvirtai prisukite.
•
Įstatykite ir atsargiai nuleiskite surinkimo talpyklą, kad
užkabintumėte fi ksatorių.
• Išmatuokite
atstumą tarp surinkimo talpyklos ir fi ksatoriaus,
kaip parodyta. Jei atstumas nėra 10–16 mm, atsargiai
nuimkite surinkimo talpyklą ir prireikus pakartokite verti-
kaliojo reguliavimo veiksmus.
