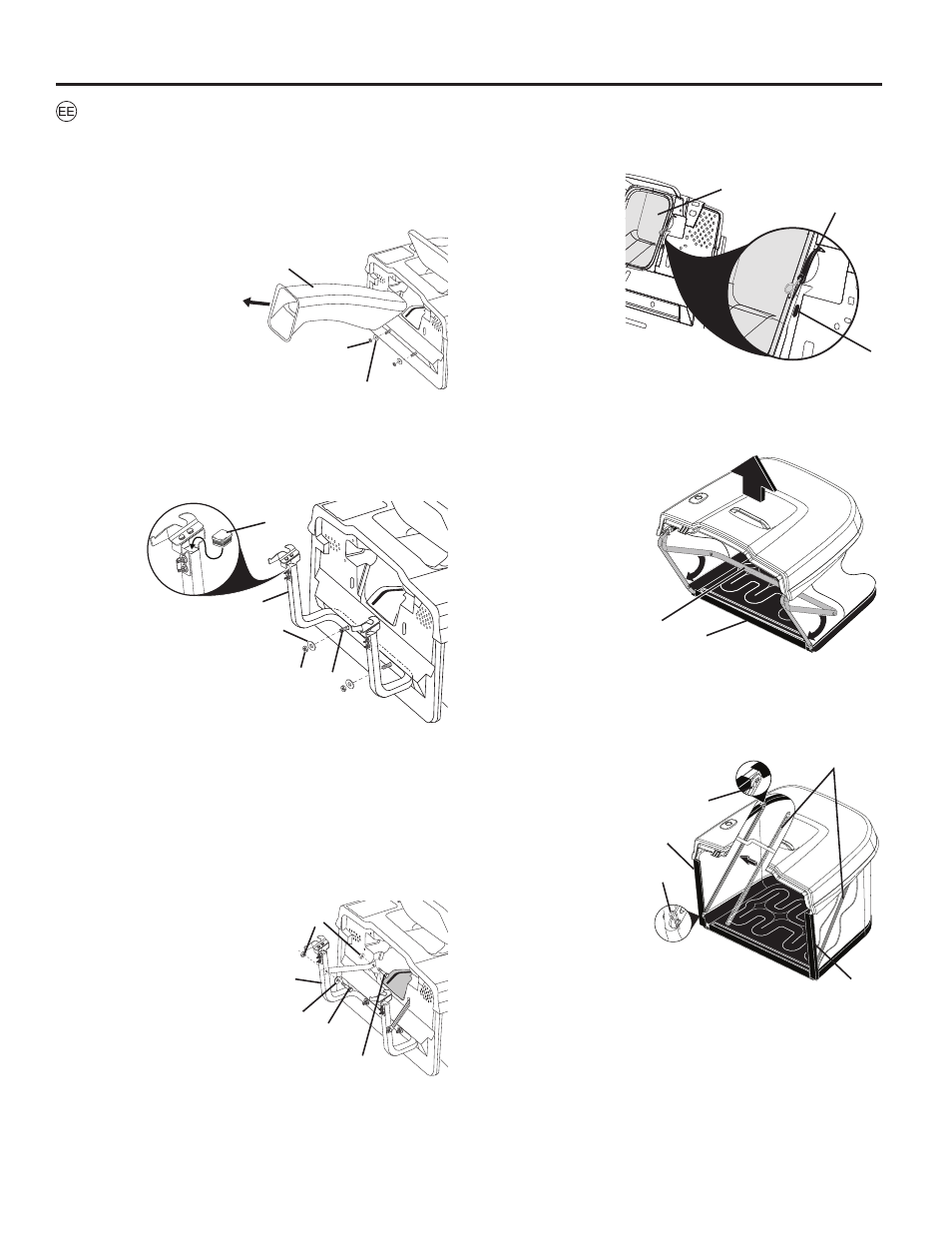

MURUKOGUJA KOMPONENTIDE PAIGALDAMINE
TRAKTORILE
•
Eemaldage väljaviskeava traktori tagant. Vabastage kaks
(2) klambrit ja tõmmake väljaviskeava välja ning traktorist
eemale.
• Võtke kaks (2) 3/8 mutrit ja lameseibi traktori tagumise
plaadi poltidelt maha.
02330
3
5
4
1
2
1. 3/8
Kontramutter
2. Lameseib
3. Tugitoru
4. Polt
5. Pakkemasina
Tugikork
1. Konks
2. Välja-
viskeava
3. Pilu
tagumises
plaadis
02306
2
1
3
•
Paigaldage koguja tugitoru plaadi tagaküljele nagu joonisel
kujutatud, kasutades selleks traktori tagumiselt plaadilt
äravõetud mutreid ja lameseibe. Pingutage korralikult.
•
Paigaldage pakkemasina tugikorgid tugitoru otsa.
•
Kasutades osade kotist kaht 3/8 x 19 mm kuuskantpeaga
polti ja 3/8 kontramutrit, paigaldage kaks ülemist tugi-
klambrit läbi tagaplaadi kere külge. Keerake poldid kinni.
•
Kinnitage mõlemad põiktoed pakendamisseadme tugitoru
välispinnale, kasutades mõlema toe jaoks varuosade
kotis olevaid 3/8 x 63,5 mm kuuskantpeaga polte, 13/32”
lameseibe ja 3/8 kinnitusmutreid. Keerake tihedalt kinni.
•
Pange väljaviskeava traktori tagumise ava külge tagasi.
Kinnitage toru kahe konksuga.
MÄRKUS: Konks peab ulatuma ainult läbi väljaviskeava.
Jälgige, et konks ei läheks traktori tagumises plaadis olevasse
avasse. See võimaldab väljaviskeaval liikuda koos niiduki
platvormiga, kui liigutakse ebatasasel maapinnal.
1. Väljaviskeava
2. 3/8
mutter
3. Lameseib
02
277
1
2
3
1. Põiktugi
2. 3/8
kinnitusmutter
3. 3/8 x 63,5 mm kuus-
kantpeaga polt
4. 10,3 mm (13/32“)
lameseib
5. Polt
02590
2
4
1
3
5
1. Koguja
eesmine
toru
2. Vinüüldetail
02
90
5
2
1
KOGUJA KOKKUPANEMINE
•
Voltige kott lahti, keerates selleks koti eesmine toru lõpuni
ette ja surudes koti põhjas oleva vinüülist serva torule.
•
Koti sees seadke avamisvarvad ja fi ksaatorid koti mõlemal
küljel olevatele poltidele nagu joonisel kujutatud.
•
Suruge vinüülist servad koti eesmise toru külgedele.
3. Avamisvarvad
4. Vedrukinnitus
5. Vinüüldetail
02
90
6
4
3
4
5
5
MÄRKUS: Elektrilise tühjendussüsteemiga traktorite puhul
vaadake komplektis olevaid paigaldusjuhiseid.
