Инструкция по эксплуатации Partner P185107HRB PARO2014
Страница 26
26
2

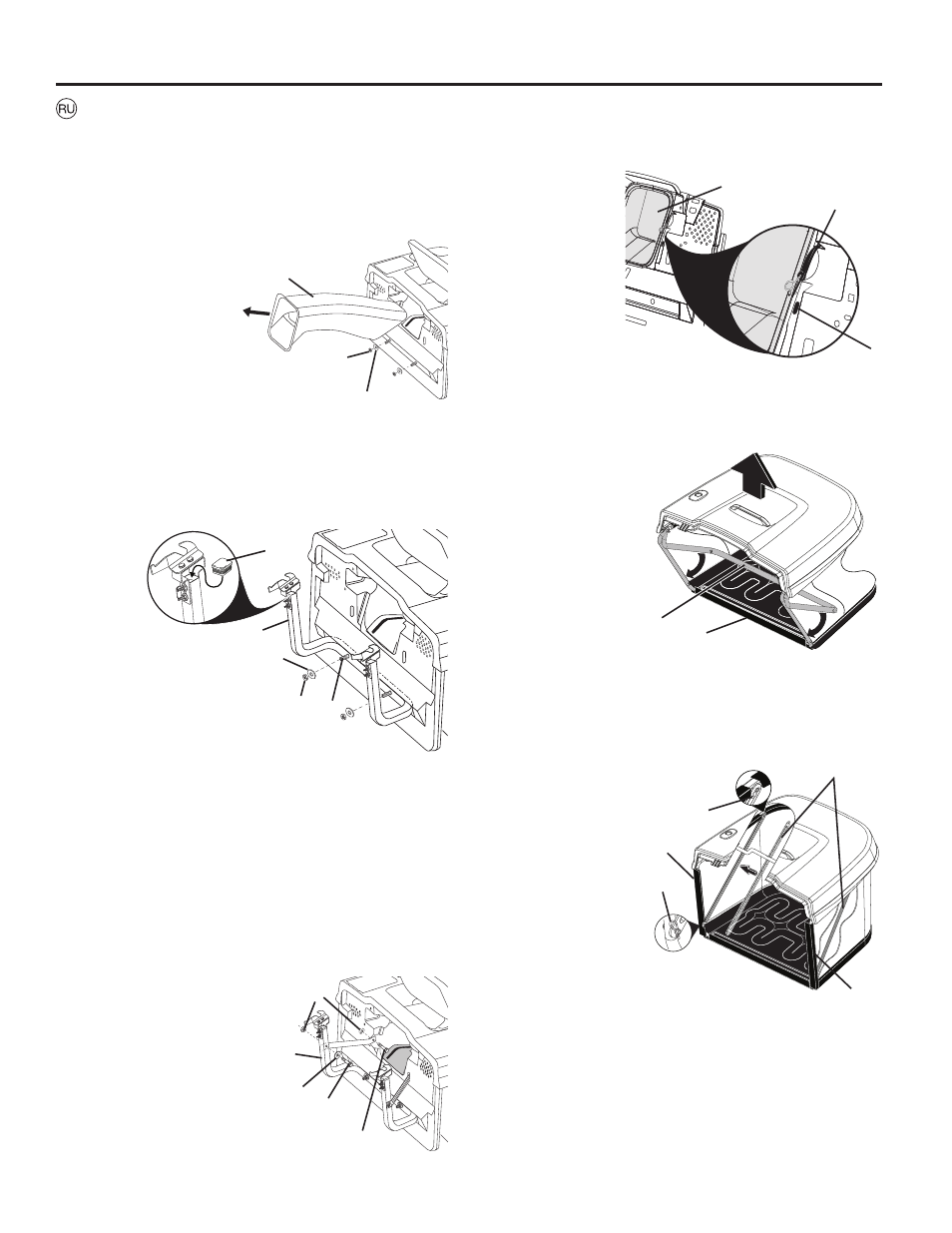

УСТАНОВКА КОМПОНЕНТОВ ТРАВОСБОРНИКА
НА ТРАКТОРЕ
•
Снимите разгрузочный желоб с задней стороны
трактора. Отцепите две (2) скобы, извлеките и уберите
желоб.
•
Снимите две (2) гайки 3/8 и плоские шайбы с болтов
на заднем щитке трактора.
02330
3
5
4
1
2
1. Стопорная
Гайка 3/8
2. Плоская Шайба
3. Опорная Труба
4. Болт
5. Заглушка Системы
Крепления Травосборника
1. Крюк
2. Разгрузочн-
ый желоб
3. Прорезь
на заднем
щитке
02306
2
1
3
•
Используя гайки и плоские шайбы, снятые с
заднего щитка трактора, прикрепите опорную трубу
травосборника к заднему щитку трактора, как показано
на рисунке. Надежно затяните.
•
Вставьте заглушки системы крепления травосборника
в верхние концы опорной трубы.
•
Установите две верхние крепежные скобы, продев их
через задний щиток и прикрепив к шасси, используя
по два 3/8 x 19 мм шестигранных болта и по две
контргайки 3/8 из комплекта запчастей. Тщательно
затяните.
•
Смонтируйте оба опорных кронштейна с наружной
стороны загрузочного устройства, используя два
болта 3/8 дюйма х 63,5 мм с шестигранной головкой,
плоские шайбы с внутренним диаметром 13/32 дюйма
и стопорные гайки 3/8 дюйма из сумки с запасными
частями. Плотно затяните их.
•
Поместите разгрузочный желоб обратно в заднее
отверстие на тракторе. Зафиксируйте желоб двумя
крюками с защелками.
ПРИМЕЧАНИЕ: Крюк с защелкой должен проходить только
через разгрузочный желоб. Крюк не должен входить в
прорезь на заднем щитке трактора. Это обеспечит плавное
качание разгрузочного желоба вместе с декой косилки при
движении по бугристой поверхности.
1. Разгрузочный
желоб
2. Гайка 3/8
3. Плоская шайба
02
277
1
2
3
1. Болт 3/8 дюйма с
квадратным подголовком
2. Стопорная гайка 3/8
3. Болт 3/8 дюйма с
шестигранной
головкой
4. Плоская шайба
10,3 мм (13/32 дюйма)
5. Болт
02590
2
4
1
3
5
1. Передняя
труба
травосборника
2. Виниловые
накладки
02
90
5
2
1
СБОРКА ТРАВОСБОРНИКА
•
Разверните мешок, проворачивая переднюю трубу
мешконаполнителя вперед и прижимая нижнее ви-
ниловое соединение к трубе.
•
Внутри мешка установите распорки и пружины упора
на штыри по обеим сторонам мешка, как показано.
•
Прижмите виниловые соединения к сторонам перед-
ней трубы мешконаполнителя.
3. Распорки
4. Пружинный
шплинт
5. Виниловые
накладки
02
90
6
4
3
4
5
5
ПРИМЕЧАНИЕ: Для тракторов, оснащенных электрической
системой опорожнения травосборника, см. указания по
сборке в инструкции на соответствующий комплект.
