29
2

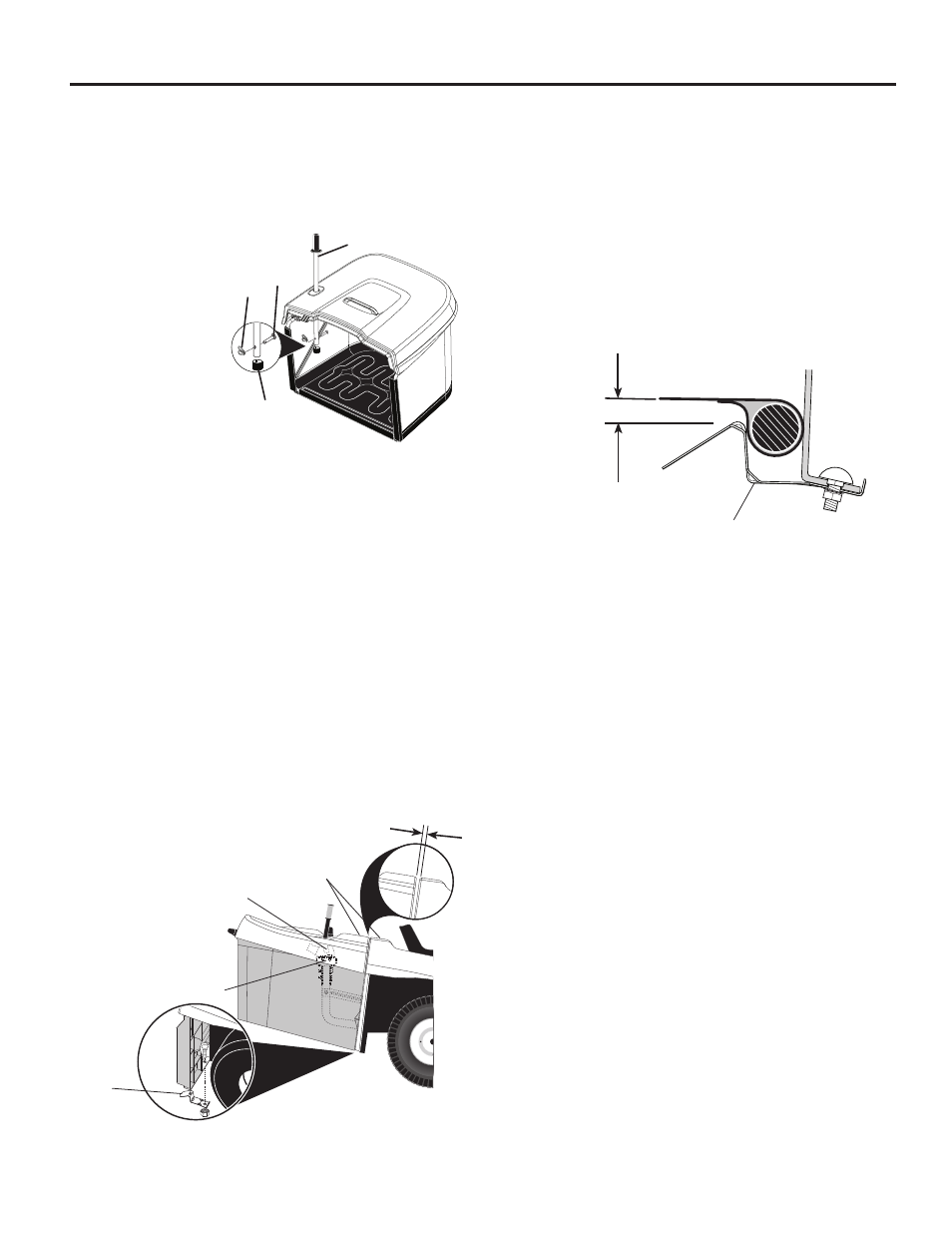

AINULT MANUAALNE TÜHJENDAMINE:
• Lükake ekskavaatori käepide läbi ekskavaatori peal oleva
augu, pange kahvelpolt 10 x 44mm kohale ja kinnitage
klambriga.
• Torgake ekskavaatori käepideme otsa kate.
MÄRKUS: Tulevikus võib kahvelpoldi eemaldada, et kasutada
käepidet väljaviske puhastamiseks, kui see on ummistunud.
6. Käepideme
toru
7. Tihvt
10 x 44mm
8. Vedrukinnitus
9. Kork
029
07
6
7
8
9
1. Pealispinnad
ühestasapinnas
2. Horisontaalse
reguleerimise
klamber
3. Vertikaalse
reguleerimise
klamber
4. Pakkeseadel-
dise fi ksaator
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
02983
10MM (7/16") - 16MM (5/8")
4
PAKKEMASINA REGULEERIMINE
Koti õigeks funktsioneerimiseks ja korrektse välimuse saami-
seks võib osutuda vajalikuks pakkemasina sõlme reguleerimi-
ne. Pakkemasina ülaosa ja kaitsepiirde vahel peab jääma 6
mm (1/4”) – 9 mm (3/8”) pilu ning pakkemasina ülemine pind
peab olema ühetasaselt kaitsepiirde ülemise pinnaga. Pakke-
masina paigutuse reguleerimiseks toimige alltoodud viisil.
HORISONTAALNE REGULEERIMINE
• Lõdvendage pisut mutreid, mis hoiavad kinni pakkemasina
parem- ja vasakpoolset reguleerimisklambrit. Lõdvendage
mutreid ainult nii palju, et klambrid jääksid paigale, kuid
neid oleks võimalik nihutada.
• Nihutage klambreid niipalju ette- või tahapoole, kui palju
soovite nihutada koti sõlme. Keerake mutrid uuesti kinni.
VERTIKAALNE REGULEERIMINE
• Lõdvendage pisut kruvisid, mis hoiavad kinni vertikaalseid
reguleerimisklambreid. Lõdvendage mutreid ainult nii
palju, et klambrid jääksid paigale, kuid neid oleks võimalik
nihutada.
• Nihutage klambreid niipalju üles või alla, kui palju soovite
nihutada koti sõlme. Keerake mutrid uuesti kinni.
• Paigaldage pakkemasina sõlm uuesti ja kontrollige
pakkemasina paigutust kaitsepiirde suhtes. Vajadusel
korrake protseduuri kuni õige paigutuse saavutamiseni.
• Pärast õige asendi saavutamist eemaldage pakkemasin
traktorilt ja paigaldage pakkemasina kinnitus (4) näidatud
viisil traktori tagaplaadile. Keerake poldid kinni.
• Paigaldage pakkemasin ja laske kinnituse rakendamiseks
ettevaatlikult alla.
• Mõõtke pakkemasina ja kinnituse vaheline kaugus
näidatud viisil. Kui kaugus pole võrdne 10–16 mm, siis
eemaldage ettevaatlikult pakkemasin ja korrake vajadusel
vertikaalset reguleerimist.
