30
2

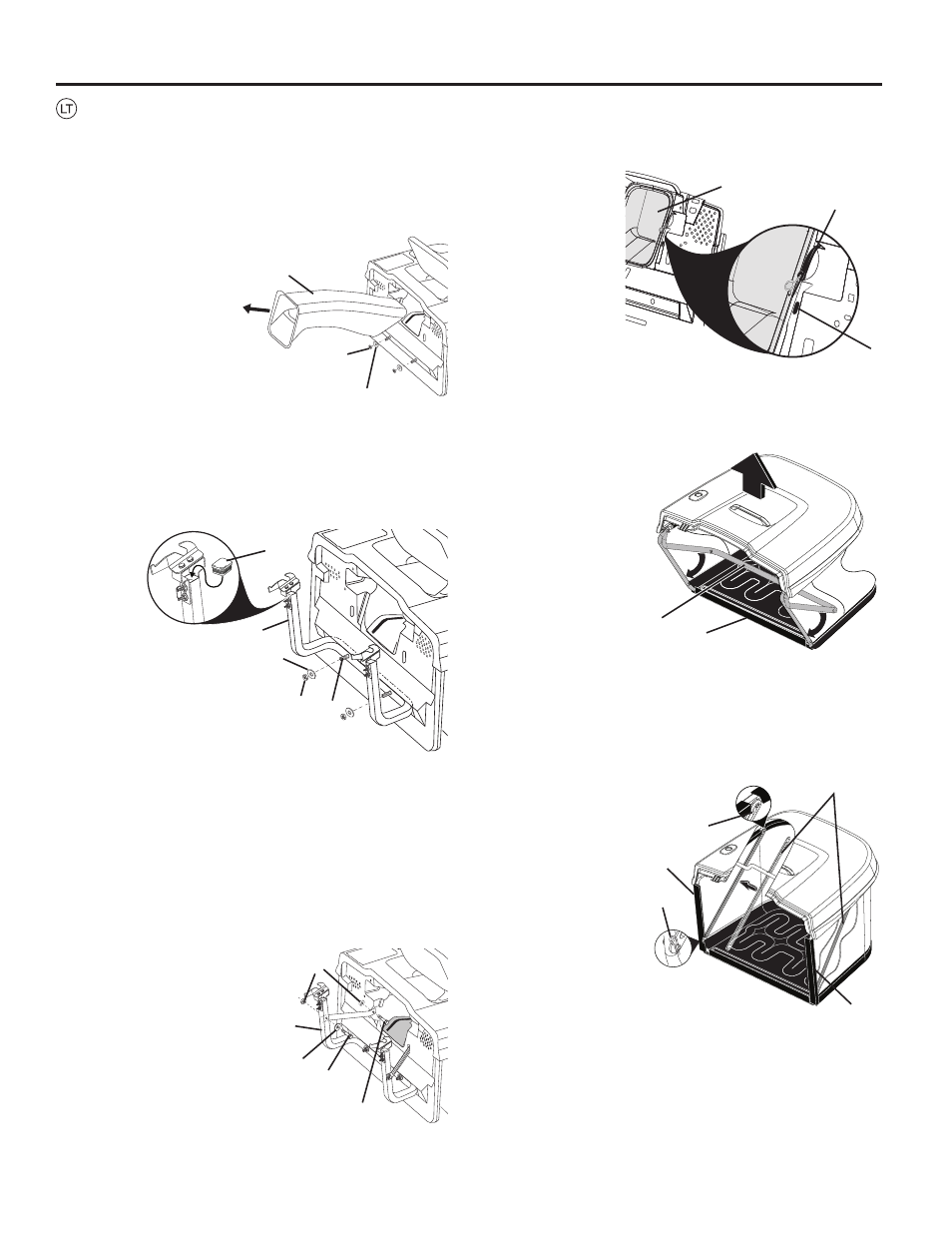

PRIDĖKITE SURINKTUVO ĮRANGĄ PRIE
TRAKTORIAUS
• Nuimkite išmetimo lovelį nuo traktoriaus užpakalinės
dalies. Atkabinkite dvi (2) plokšteles ir nuimkite lovelį
nuo traktoriaus.
• Nuimkite dvi (2) 3/8 veržles ir plokščius tarpiklius nuo
varžtų, esančių ant traktoriaus užpakalinės plokštės.
02330
3
5
4
1
2 1. 3/8 Kontraveržlė
2. Plokščias Tarpiklis
3. Atramos Vamzdelis
4. Varžtas
5. Surinkimo Talpyklos
Atramos Kaištis
1. Kablys
2. Išmetimo
lovelis
3. Užpakalinės
plokštės
skylė
02306
2
1
3
• Naudojant veržles ir plokščius tarpiklius, nuimkite nuo
traktoriaus užpakaline plokštę, pridėkite surinktuvo atra-
mos vamzdelį prie užpakalinės plokštės kaip parodyta
piešinyje. Kruopščiai priveržkite.
• Įstatykite surinkimo talpyklos atramos kaiščius į viršutinį
atramos vamzdžio galą.
• Du viršutinius atramos laikiklius įstatykite per galinę
plokštę bei važiuoklę ir pritvirtinkite naudodami dalių
maišelyje esančius 3/8 x 19 mm šešioliktainius varžtus
ir 3/8 fi ksuojamąsias veržles. Tvirtai prisukite.
• Primontuokite abejus atramos kronšteinus prie surinktuvo
atramos vamzdelio išorines pusės. Įdėkite kaiščiuką 10
x 50 mm ir pritvirtinkite su spyruokliniu vielokaiščiu.
• Pridėkite išmetimo lovelį atgal prie traktoriaus užpakalinės
angos. Pritvirtinkite lovelį su dvejomis kablinėmis
sąvaržomis.
PASTABA: Plokštelės kablys turi eiti kiaurai tiktai išmetimo
loveliui. Neleiskite kablį į skylę ant traktoriaus užpakalinės
plokštės. Tas leis išmetimo loveliui judėti kartu su pjovimo
agregato korpusu, pjaunant nelygius paviršius.
1. Išmetimo Lovelis
2. 3/8 Veržlė
3. Plokščioji Poveržlė
02
277
1
2
3
1. Atramos
kronšteinas
2. 3/8 veržlė
3. Kaiščiukas
10 x 50 mm
4. 10,3 mm (13/32”)
plokščias tarpiklis
5. Varžtas
02590
2
4
1
3
5
1. Priekinis
surinktuvo
vamzdelis
2. Vinilinis
sujungimas
02 90 5
2
1
SURINKTUVO PRIMONTAVIMAS
• Išskleiskite maišelį sukant priekinį pylimo vamzdelį iki pat
priekio ir spaudžiant galinį vinilo apvadą ant vamzdelio.
• Maišelio viduje, abiejose maišelio pusėse, ant smaigų
įtaisykite plėstuvus ir spyruoklinius laikiklius, kaip paro-
dyta.
• Nuspauskite vinilo apvadus abiejose priekinio pylimo
vamzdelio pusėse.
3. Plėstuvai
4. Spyruoklinis
vielokaištis
5. Vinilinis
sujungimas
02 90 6
4
3
4
5
5
PASTABA: daugiau informacijos apie traktorių su elektrine
surinkimo sistema surinkimo procedūras rasite komplekto
instrukcijose.
