MONTAREA PE TRACTOR A PĂRŢILOR

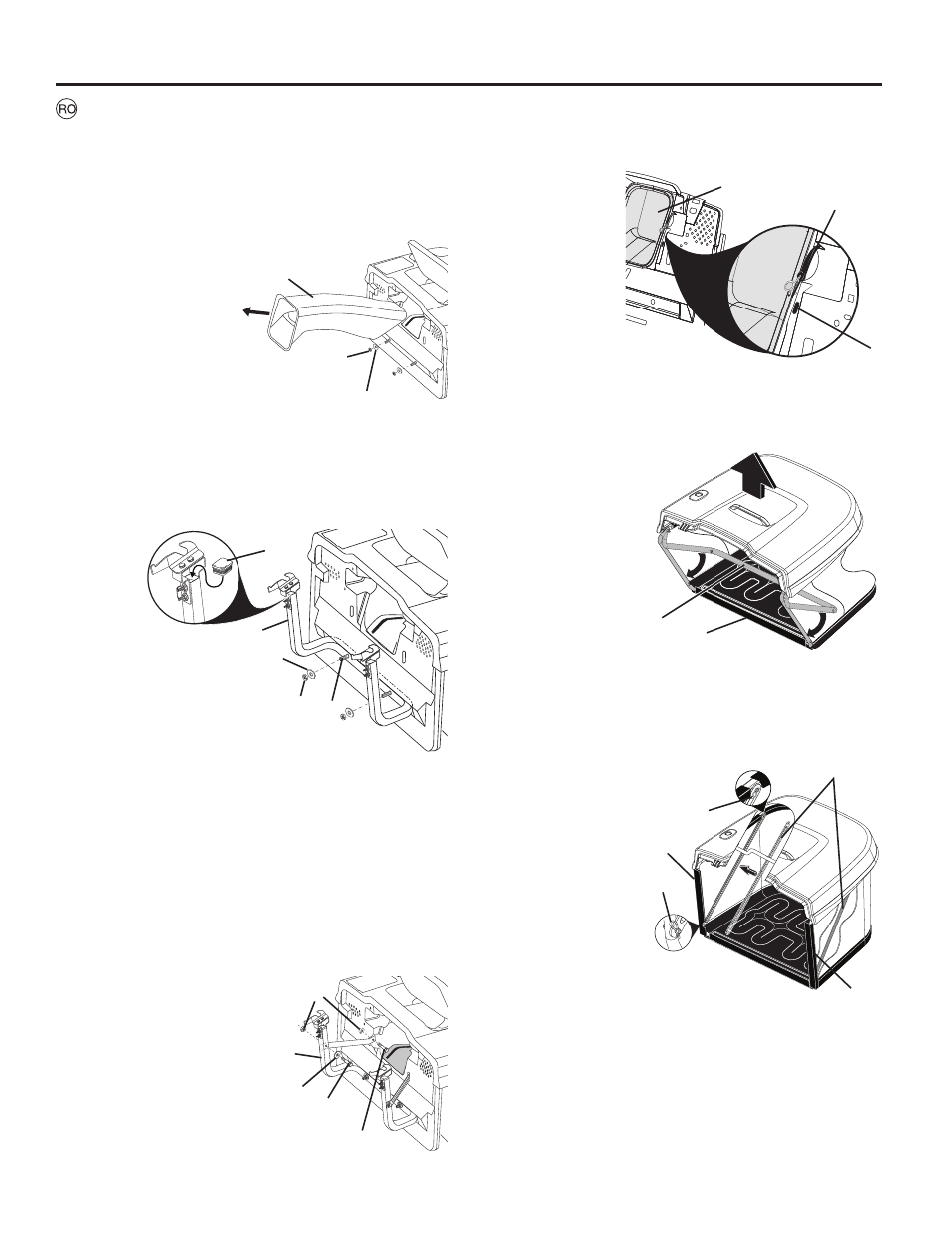

COMPONENTE ALE COLECTORULUI
• Demontaţi jgheabul de golire din spatele tractorului.
Desfaceţi cele două chingi (2) şi scoateţi jgheabul de pe
tractor.
• Îndepărtaţi cele două (2) piuliţe 3/8 şi şaibele plate de pe
bolţurile plăcii posterioare a tractorului.
02330
3
5
4
1
2
1. Piuliţă de blocare 3/8
2. Şaibă plată
3. Ţeava suportului
4. Bolţ
5. Dopul Pentru Suporturile Sacului
1. Cârlig
2. Jgheab
de
golire
3. Fanta
din
spatele
plăcii
02306
2
1
3
• Folosind
piuliţele şi şaibele plate scoase de pe placa
posterioară a tractorului, montaţi ţeava suportului colec-
torului pe placa posterioară, în modul arătat. Strângeţi-le
bine.
• Montaţi dopurile pentru suporturile sacului în partea de
sus a tuburilor de susţinere.
• Ataşaţi ambele suporturi de reazem pe părţile exterioare
a suportului pentru dispozitivul de însăcuire cu ajutorul
şuruburilor cu cap hexagonal 3/8 x 63,5mm, a şaibelor
plate 13/32” şi a piuliţelor de siguranţă 3/8 (câte două din
fi ecare). Strângeţi ferm şuruburile.
• Puneţi înapoi jgheabul de golire la deschizătura posterioară
a tractorului. Asiguraţi jgheabul cu două chingi cu cârlig.
OBSERVAŢIE: Cârligul trebuie să ajungă numai la jgheabul
de golire. Nu lăsaţi cârligul să intre în nişa plăcii posterioare
a tractorului. Acest lucru ar permite ca jgheabul de golire să
se mişte împreună cu platforma agregatului de cosire în cazul
unui teren denivelat.
1. Jgheab de golire
2. Piuliţă 3/8
3. Şaibă plată
02
277
1
2
3
1. Suport de reazem
2. Piuliţă de
siguranţă 3/8
3. Şurub cu cap
hexagonal
3/8 x 63,5mm
4. Şaibă plată
10,3mm (13/32”)
5. Bolţ
02590
2
4
1
3
5
1. Ţeava
frontală
a colectorului
2. Bandaj de PVC
02
90
5
2
1
ASAMBLAREA COLECTORULUI
• Întindeţi sacul deplasând ţeava frontală a maşinii de
împachetat în saci în faţă, până la punctul maxim, şi
apăsând bandajele de vinil din partea inferioară pe ţeavă.
• Instalaţi, în interiorul sacului, bare de întindere şi arcuri
de fi xare pe bolţuri situate în ambele părţi ale sacului,
conform desenului.
• Apăsaţi bandajele de vinil pe laturile ţevii frontale a maşinii
de împachetat în saci.
3. Bare
de
întindere
4. Inel
de
siguranţă
5. Bandaj de PVC
02
90
6
4
3
4
5
5
NOTĂ: Pentru tractoarele cu sistem electric de golire, consultaţi
instrucţiunile din kit pentru mai multe proceduri de montare.
