35
2

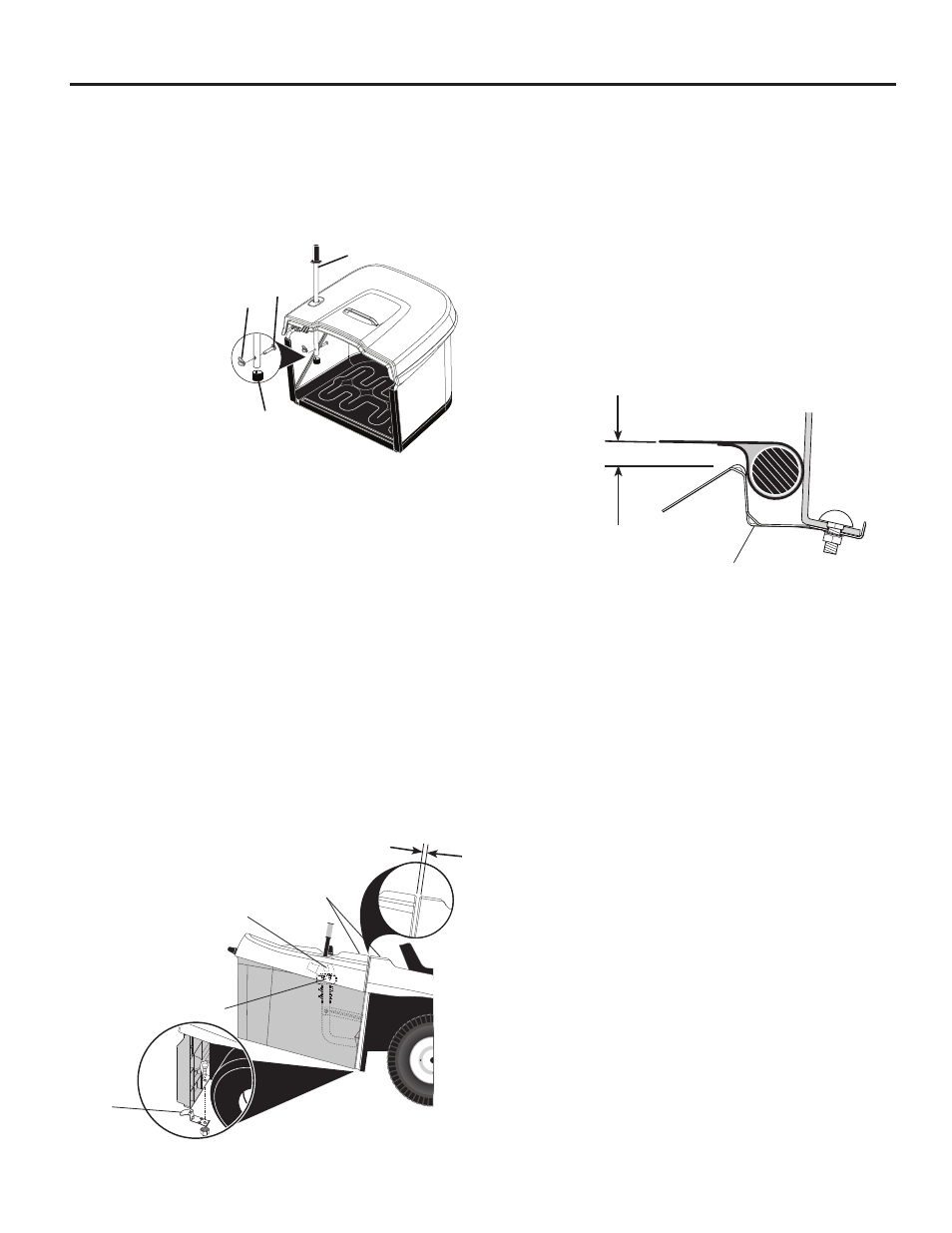

САМО ПРИ РЪЧНО РАЗТОВАРВАНЕ:
• Прокарайте ръчката през дупката на върха на коша,
сложете съединителния щифт и го закрепете със
закрепваща пружина.
• Натиснете капачето на края на ръчката.
ЗАБЕЛЕЖКА: За бъдещото му използване, съединител-
ния щифт може да се махне в случаите, когато ръчката се
използва за почистване на улея при задръстване.
6. Ръчка С
Формата На
Тръба
7. Съединителен
Щифт 10 X
44Mm
8. Закрепваща
Пружина
9. Капаче
029
07
6
7
8
9
1. Равни горни
повърхности
2. Хоризонтална
монтажна скоба
3. Вертикална
монтажна
скоба
4. Ключалка
на багера.
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
02983
10MM (7/16") - 16MM (5/8")
4
РЕГУЛИРАНЕ НА СЕНОСЪБИРАЧА
За правилна работа и за добър външен вид може да се
наложи блокът на сеносъбирача да се регулира. Трябва
да има междина 6мм (1/4”)-9 мм (3/8”) между горната
част на сеносъбирача и бронята и горната повърхност
на сеносъбирача трябва да бъде изравнена с горната
повърхност на бронята. За регулиране на положението
на сеносъбирача:
ХОРИЗОНТАЛНО РЕГУЛИРАНЕ
• Леко разхлабете гайките, с които са затегнати лявата
и дясната скоби за хоризонтално регулиране на
сеносъбирача. Разхлабете достатъчно, за да може
скобите да се движат, но да останат по местата си.
• Преместете скобите напред или назад на разстоянието,
на което искате да преместите блока на сеносъбирача.
Отново затегнете здраво гайките.
ВЕРТИКАЛНО РЕГУЛИРАНЕ
• Леко разхлабете гайките, с които са затегнати скобите
за вертикално регулиране. Разхлабете достатъчно,
за да може скобите да се движат, но да останат по
местата си.
• Преместете скобите нагоре или надолу на разстоянието,
на което искате да преместите блока на сеносъбирача.
Отново затегнете здраво гайките.
• Монтирайте отново блока на сеносъбирача и проверете
дали е подравнен към бронята. Ако е необходимо,
повторете процедурата, докато ги подравните както
трябва.
• След като ги подравните по подходящ начин, извадете
сеносъбирача от трактора и монтирайте заключващата
пружина на сеносъбирача (4) към задната пластина
на трактора, както е показано. Затегнете здраво.
• Монтирайте и внимателно спуснете сеносъбирача, за
да задействате пружината.
• Измерете разстоянието между сеносъбирача и
пружината, както е показано. Ако разстоянието не е
10 мм - 16 мм, внимателно извадете сеносъбирача
и повторете действията за вертикално регулиране,
съобразно нуждите.
За да се върнете към коша за трева, мулчиране или
изпразване, вижте “Раздел 5” от този наръчник.
