32
2

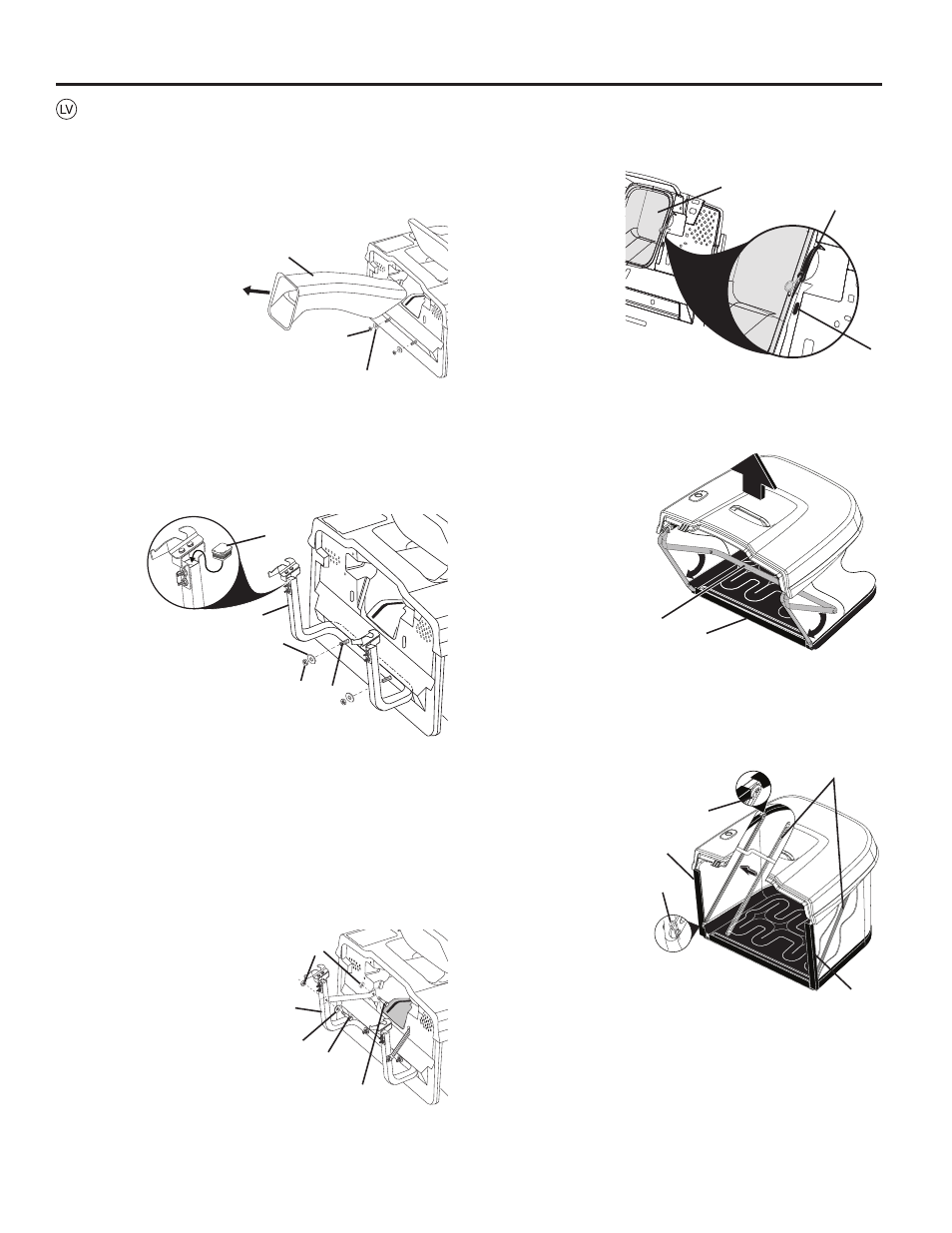

LAI UZSTĀDĪTU TURĒTĀJA DETAĻAS UZ TRAKTORA
• Noņemiet izsviešanas vadu no traktora aizmugures.
Atāķējiet divas (2) siksnas un izvelciet vadu ārā un prom
no traktora.
• Izņemiet divus (2) 3/8 uzgriežņus un plakanās paplāksnes
no skrūvēm traktora ķīļa platē.
02330
3
5
4
1
2
1. 3/8 Pretuzgrieznis
2. Plakana Paplāksne
3. Atbalsta Caurule
4. Skrūve
5. Maisa
Atbalsta Noslēgs
1. Āķis
2. Izsvie-
šanas
Vads
3. Aizmu-
gurējās
Plates
Grope
02306
2
1
3
• Lietojot uzgriežņus un plakanās paplāksnes, kas tika
noņemtas no traktora aizmugures plates, uzstādiet groza
turētāja atbalsta cauruli pie aizmugures plates, kā tas ir
rādīts. Kārtīgi aizskrūvējiet.
• Atbalsta caurules augšpusē uzstādiet maisa atbalsta
noslēgus.
• Uzstādiet divus augšējos atbalsta kronšteinus, izbīdot tos
cauri balstplāksnei līdz šasijai un izmantojot detaļu komple-
kta maisiņā iekļautās divas 3/8 x 19 mm sešstūrgalvas
skrūves un 3/8 kontruzgriežņus. Cieši pievelciet.
• Samontējiet abus atbalsta kronšteinus groza turētāja
atbalsta caurules ārpusē, uzstādiet pārvietojamo tapu
10-x50mm un nostipriniet ar aiztura atsperi.
• Novietojiet izsviešanas vadu atpakaļ traktora aizmugurējā
atverē. Nostipriniet vadu ar divām āķa siksnām.
IEVĒROJIET: Āķim ir jāiziet cauri tikai izsviešanas vadam.
Neļaujiet āķim ieiet traktora aizmugurējās plates gropē. Tas
ļaus izsviešanas vadam kustēties saskaņoti ar pļāvēja grīdu,
virzoties pa nelīdzenu virsmu.
1. Izsviešanas Vads
2. 3/8 Uzgrieznis
3. Plakana Paplāksne
02
277
1
2
3
1. Atbalsta
Kronšteins
2. Aiztura Atspere
3. Pārvietojamā Tapa
10 X 50Mm
4. 10,3Mm (13/32”)
Plakana
Paplāksne
5. Skrūve 02590
2
4
1
3
5
1. Priekšējā
Groza
Turētāja
Caurule
2. Vinila
Stiprinājums
02 90
5
2
1
LAI SAMONTĒTU GROZA TURĒTĀJU
• Atveriet maisu, pilnb noliecot priekšjo maisa uzpildes cau-
ruli uz priekšu un ievietojot apakšjo vinila savienotju caurul.
• Maisa iekšpus ievietojiet izveramos stieus un uzlieciet
fi ksjošas atsperes uz tapm abs maisa puss, k pardts attl.
• Iespiediet vinila savienotjus maisa uzpildes caurules
priekšgala snos.
3. Izveramie
Stiei
4. Atsperu
Aizture
5. Vinila
Stiprinājums
02 90 6
4
3
4
5
5
PIEZĪME. Lai iegūtu informāciju par montāžas darbībām
zāles pļaujmašīnām ar savāktās zāles elektrisko izmešanas
sistēmu, skatiet attiecīgos norādījumus.
