Инструкция по эксплуатации Partner P185107HRB PARO2014
Страница 27
27
2

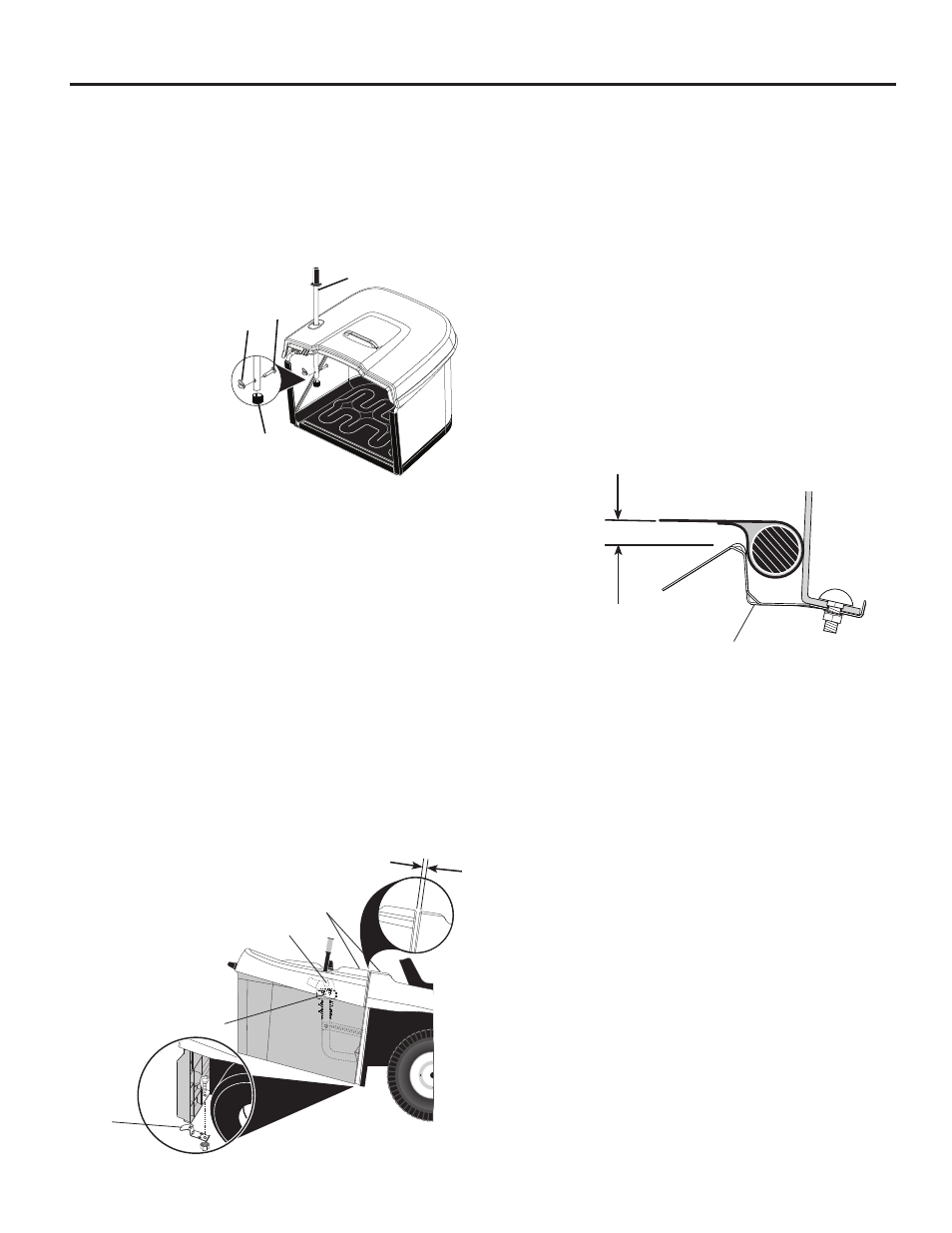

ТОЛЬКО РУЧНОЕ ОПОРОЖНЕНИЕ:
•
Проденьте рукоятку для опорожнения травосборника
через отверстие в верхней части травосборника,
установите штифт с головкой 10 x 44mm и закрепите
пружинным шплинтом.
•
Оденьте колпачок на конец рукоятки для опорожнения
травосборника.
ПРИМЕЧАНИЕ: в дальнейшем можно снять штифт с
головкой и использовать его для прочистки желоба в
случае его забивания.
6. Труба
рукоятки для
опорожнения
7. Штифт с
головкой
10 x 44mm
8. Пружинный
шплинт
9. Колпачок
029
07
6
7
8
9
1. Верхние поверхности
на одном уровне
2. Горизонтальный
регулировочный
кронштейн
3. Вертикальный
регулировочный
кронштейн
4. Защелка
землечерпалки
02967
1
6MM (1/4") - 9MM (3/8")
2
3
4
Для переоснащения для сбора, мульчирования или
выброса травы прочитайте “Раздел 5” настоящего
руководства.
02983
10MM (7/16") - 16MM (5/8")
4
РЕГУЛИРОВКА ТРАВОСБОРНИКА
Для того, чтобы сборник правильно функционировал
и имел надлежащую форму, может понадобиться
регулировка блока травосборника. Между верхней частью
травосборника и крылом должен быть зазор 6 мм (1/4”) - 9
мм (3/8”), а верхняя поверхность травосборника должна
быть выровнена по поверхности крыла. Регулировка
положения травосборника осуществляется следующим
образом:
ГОРИЗОНТАЛЬНАЯ РЕГУЛИРОВКА
•
Слегка ослабьте гайки, которые крепят правую
и левую скобы для горизонтальной регулировки
травосборника. Ослабьте гайки настолько, чтобы
скобы можно было двигать, но чтобы они при этом
оставались в своем положении.
•
Переместите скобы вперед или назад настолько,
насколько вы желаете передвинуть травосборник.
Снова надежно затяните гайки.
ВЕРТИКАЛЬНАЯ РЕГУЛИРОВКА
•
Слегка ослабьте гайки, которые крепят скобы для
вертикальной регулировки. Ослабьте гайки настолько,
чтобы скобы можно было двигать, но чтобы они при
этом оставались в своем положении.
•
Переместите скобы вверх или вниз настолько,
насколько вы желаете передвинуть блок сборника.
Снова надежно затяните гайки.
•
Установите обратно блок травосборника и проверьте
его выравнивание по крылу. При необходимости
повторите процедуру для достижения правильного
выравнивания.
•
После надлежащего выравнивания снимите
травосборник с трактора и установите защелку
травосборника (4) на задний щиток трактора, как
показано на рисунке. Тщательно затяните.
•
Разместите и осторожно опускайте травосборник,
пока он не будет зажат защелкой.
•
Измерьте расстояние между травосборником и
защелкой, как показано на рисунке. Если оно менее 10
мм и более 16 мм - осторожно снимите травосборник
и повторите вертикальную регулировку по мере
необходимости.
