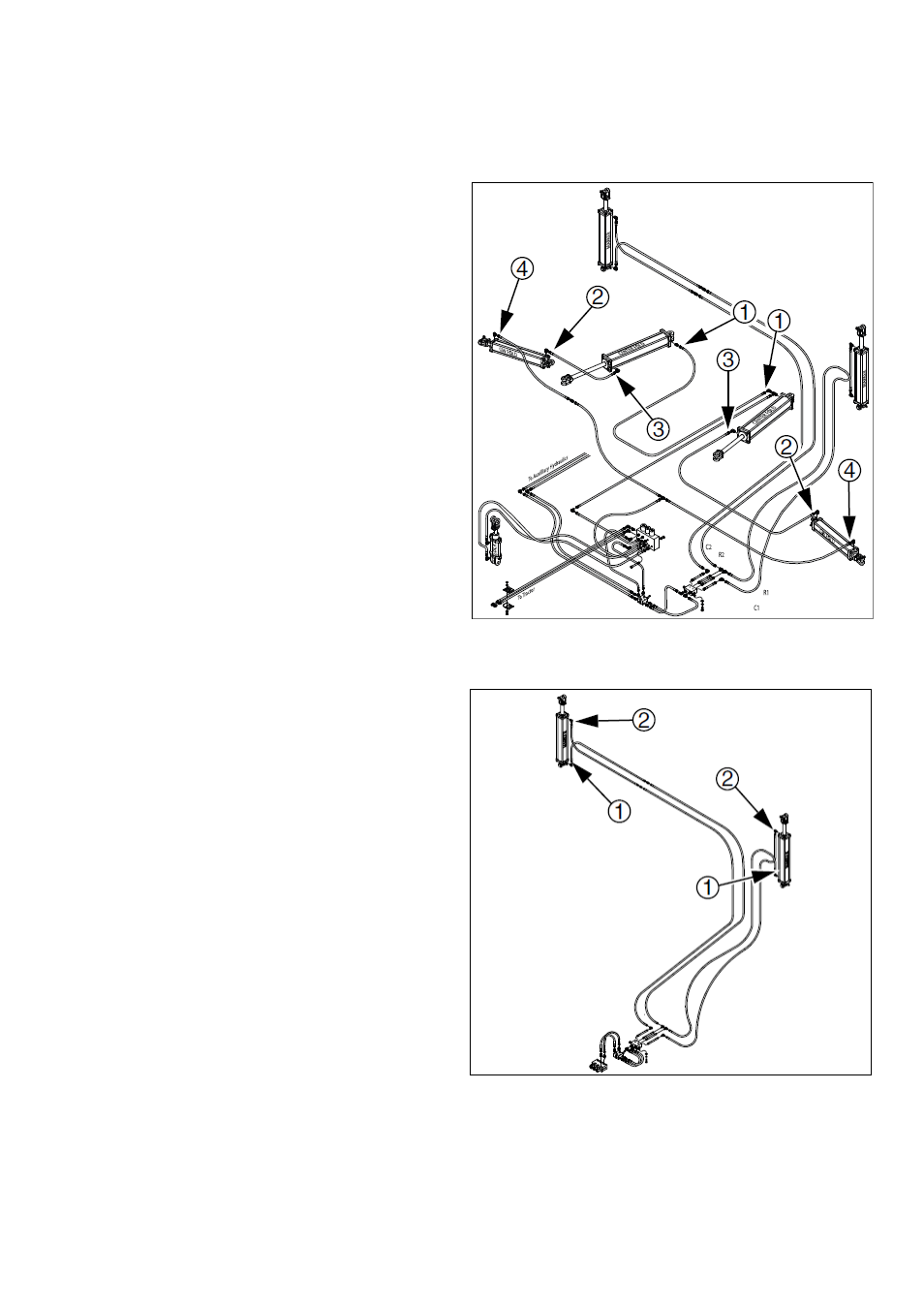

См. Рис. 122
1. Поднимите орудие и установите транспортные замки.
2. Отсоедините штоки цилиндров. Поверните их так,
чтобы при раздвигании штоки цилиндров не
упирались в орудие.
3. Ослабьте фитинги JIC (1), (2) на цокольных концах
всех цилиндров.
4. Подавайте масло в систему, пока на ослабленных
фитингах не выступит масло. Переключите контур в
нейтральное положение и затяните фитинги.
5. Ослабьте фитинги JIC (3), (4) на цокольных концах
всех цилиндров складывания.
6. Подавайте масло в систему, пока на ослабленных
фитингах не выступит масло. Переключите контур в
нейтральное положение и затяните фитинги.
7. Выдвиньте и подключите штоки цилиндров.
Прокачка цилиндров складывания
См. Рис. 123
1. Разложите и опустите орудие, разложите оба
маркера. См. «Нестандартная работа маркеров» на
стр. 38.
2. Запомните положение гравитационного замка
(защелкнут над штифтом штокового конца, когда
маркер в сложенном состоянии, свисает вниз, когда
маркер разложен).
3. Отсоедините штоки цилиндров маркеров. Поверните
их так, чтобы при раздвигании штоки цилиндров не
упирались в орудие.
4. Ослабьте фитинг JIC (1) на цокольном конце одного
из цилиндров маркеров.
5. Подавайте масло в систему, пока на ослабленном
фитинге не выступит масло. Возможно, понадобится
подавать масло на выдвигание, задвигание и снова
на раздвигание штока, чтобы переключить клапан
последовательности
в нужное положение.
Переключите контур в нейтральное положение и
затяните фитинг.
6. Ослабьте фитинг JIC (2) на штоковом конце того же
цилиндра.
7. Подавайте масло в систему, пока на ослабленном
фитинге не выступит масло. Переключите контур в
нейтральное положение и затяните фитинг.
8. Повторите процедуру для второго цилиндра.
9. Установите гравитационный замок в положение, в
котором он был в шаге 2.
10. Подключите штоки цилиндров.
Прокачка цилиндров маркеров
Рис. 122
Прокачка цилиндров складывания
Рис. 123
Прокачка цилиндров маркеров
