Страница 29
Раскладывание орудия, продолжение…
5. Поднимите 3-точечную навеску трактора или
поднимите гидравлическое дышло так, чтобы замки
боковых секций (5) поднялись и отключились.
ВАЖНО !
Если не поднимать дышло, замки боковых секций не
откроются и боковые секции не разложатся.
6. Переведите переключатель Маркера/складывания (4)
КФМ в положение Складывания. Светодиод над
переключателем должен начать мигать.
7. Активируйте гидроконтур трактора, отвечающий за
раскладывание боковых секций.
8. Раскладывание завершилось, если замок дышла (6)
защелкнулся.
См. Рис. 16
ВАЖНО !
Не эксплуатируйте орудие в разложенном состоянии,
если замок дышла не защелкнут.
9. Когда орудие полностью разложено, переключите
гидроконтур Маркеров/раскладывания в нейтральное
положение.
10. Для работы, снимите замки подъемных цилиндров
(см. «Замки подъемных цилиндров» на стр. 28).
11. Установите
дышло
на
рабочую
высоту
(«Поднимание/опускание дышла» на стр. 17).

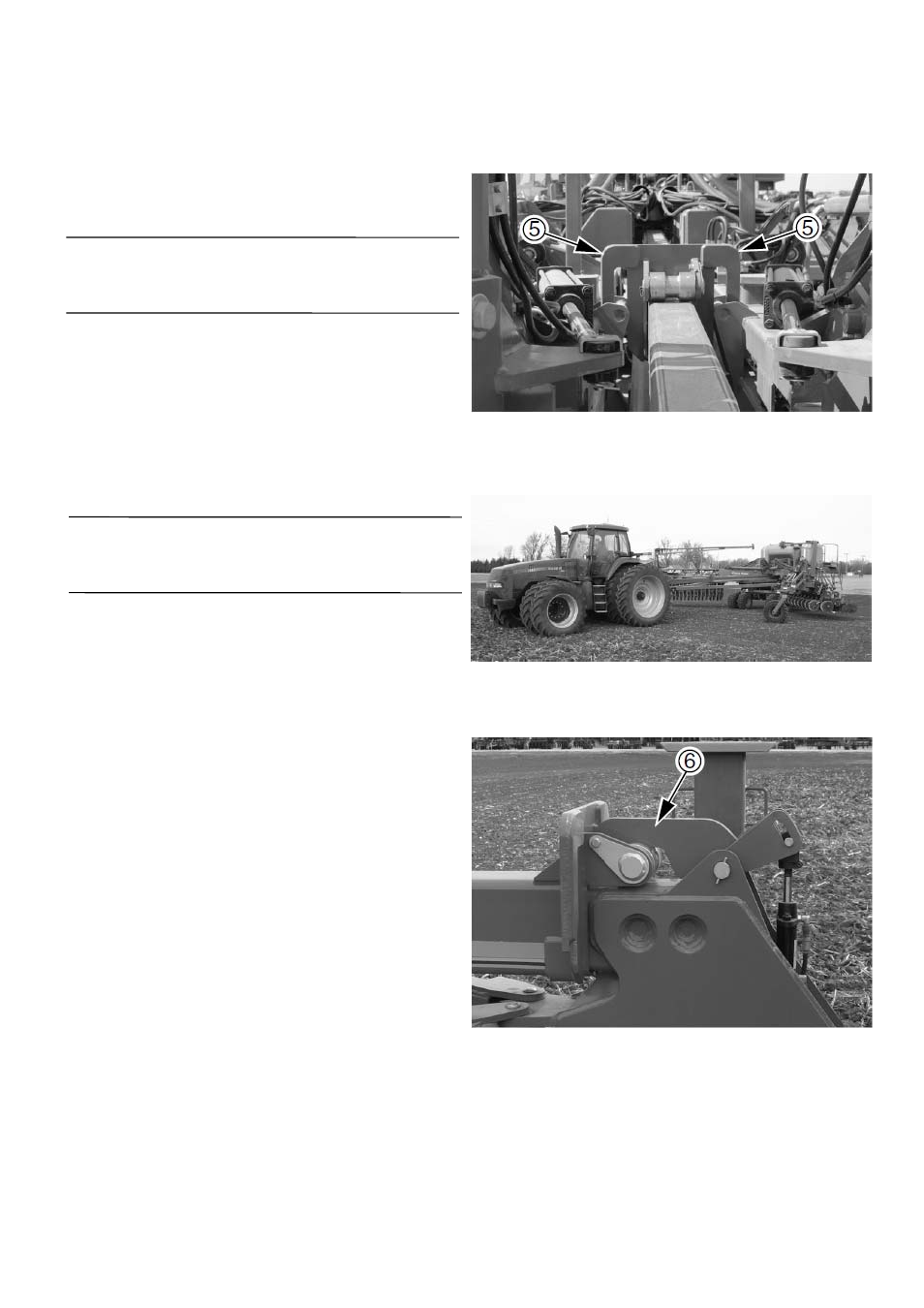

Рис. 14
Раскладывание: боковые секции защелкнуты
Рис. 15
Раскладывание орудия
Рис. 16
Замок дышла защелкнут
25
