Страница 22: Защита сальников гидромотора вентилятора
Подключение гидравлических шлангов
Остерегайтесь утечек жидкости под высоким давлением.
Она может проникнуть под кожу и причинить серьезную
травму. Используйте защитную одежду и защиту органов
зрения во время работы с гидравлической системой.
ОСТОРОЖНО
Производить наладку гидравлической системы может
только квалифицированный персонал!
ОСТОРОЖНО
Гидравлические шланги Great Plains имеют цветовой код
для облегчения их подключения к выходам трактора.
Шланги, идущие к клапану одного контура, помечены
одним цветом
Цвет
Назначение контура
Белый
Складывание секций / складывание маркера /
вспомогательный контур
Голубой
Поднимание / дышло (опция)
Оранжевый
Вентилятор
Желтый
Гидропривод
См. Рис. 6
Для различения шлангов одного гидравлического контура
пользуйтесь пластиковой биркой. Шланги, обозначенные
символом раздвинутого цилиндра, идут к цокольному
концу цилиндра. Шланги, обозначенные символом
сдвинутого цилиндра, идут к штоковому концу цилиндра.
При подключении гидромоторов вентилятора и привода,
подключайте шланг, обозначенный символом сдвинутого
цилиндра, ко входу гидромотора. Подключайте шланг,
обозначенный символом раздвинутого цилиндра, к
выходу гидромотора.
Кроме того, гидромотор вентилятор требует подключения
дополнительной линии слива, по которой будет отходить
жидкость, используемая для охлаждения и смазки.
ВАЖНО !
Сливной шланг возврата необходимо подключать
первым, а отключать последним
Защита сальников гидромотора
вентилятора
1. Подключите сливной шланг к фитингу линии низкого
давления.
2. Подключите шланг возврата низкого давления
гидромотора
к
коннектору
возврата
низкого
давления. Он имеет большую быстросъемную
муфту.
3. Подключите гидравлические шланги к разъемам
трактора.
Подключение линии низкого давления (слива):
ВАЖНО !
Не подключайте сливной шланг к разъему под
давлением.

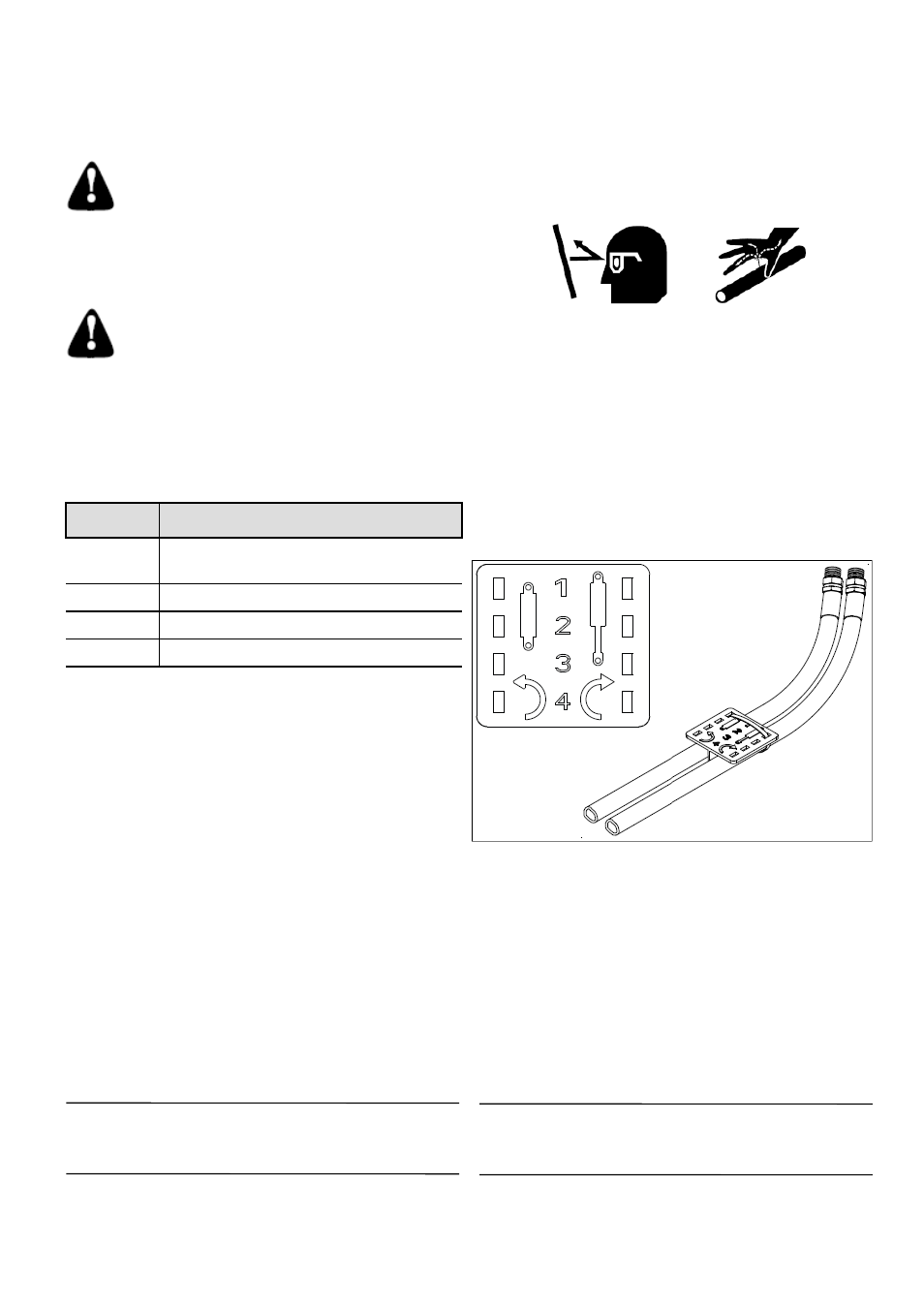

Рис. 6
Пластиковая бирка
