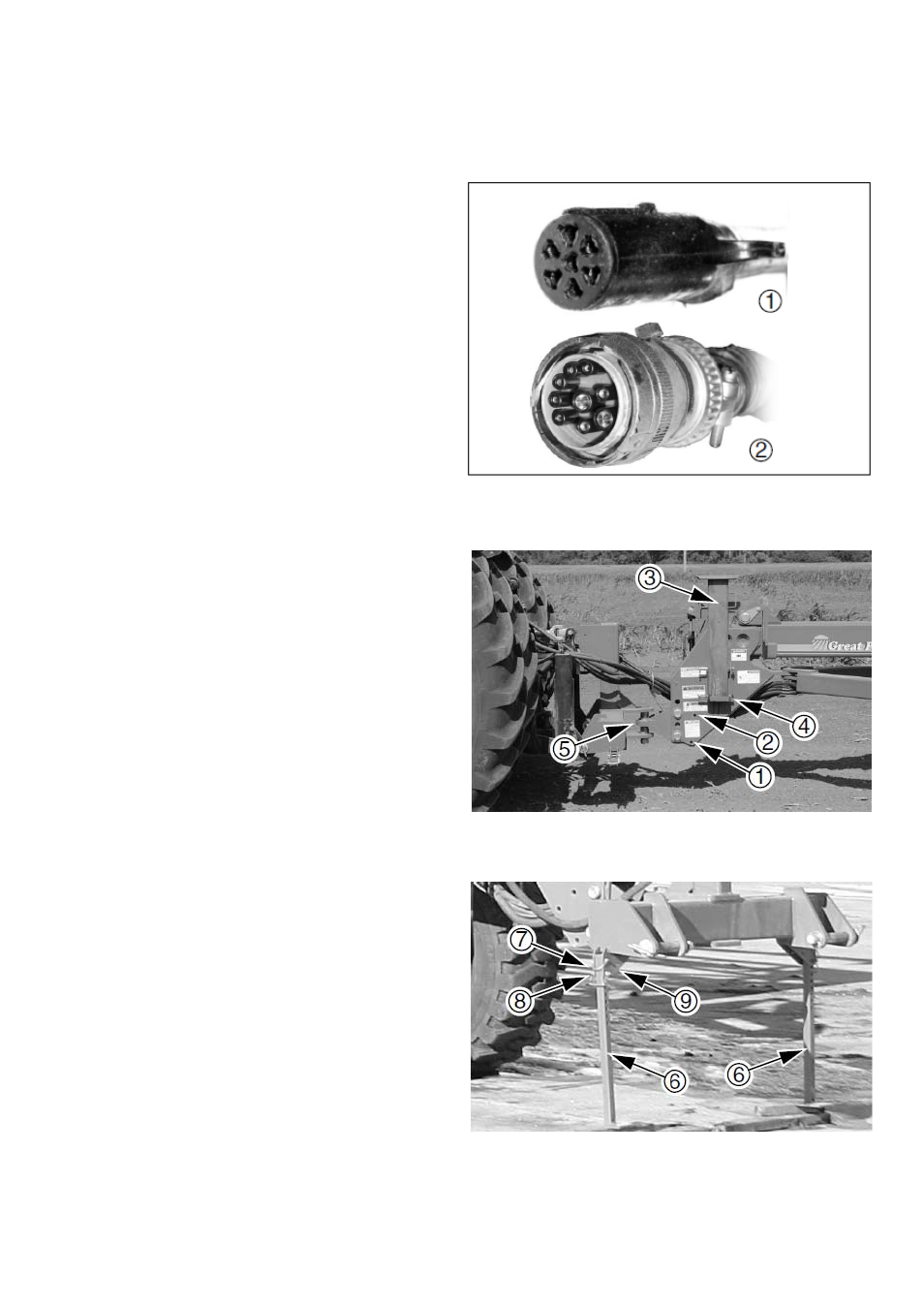

Рис. 7
Разъемы
19
Подключение электрической системы
См. Рис. 7
Перед соединением кабелей убедитесь, что двигатель
трактора выключен, а питание агрегатов отключено.
1. Подключите коннектор осветительной системы к
разъему трактора.
2. Подключите коннектор монитора контроля высева.
3. Подключите
опциональное и дополнительное
электрооборудование.
Осуществите подключение электрической системы перед
началом движения. Некоторые гидравлические контуры
орудия контролируются монитором контроля высева.
Домкрат и опоры
См. Рис. 8
1. Приподнимите дышло орудия так, чтобы домкрат
оторвался от земли.
2. Извлеките нижний штифт (1) и верхний штифт (2)
крепления домкрата (3).
3. Снимите домкрат, переверните его и установите в
кронштейн (4) на левой стороне дышла. Закрепите
его штифтами.
Хранение основного домкрата
Рис. 8
Домкрат в положении для хранения
См. Рис. 9 (орудие показано без трактора для
наглядности)
1. Храните передние опоры (6) стандартной 3-точечной
навески одним из следующих способов:
- Извлеките верхний штифт (7), поверните опору
вокруг
нижнего штифта (8) наружу, затем
вертикально вверх, затем закрепите ее верхним
штифтом (7), или
- Извлеките нижний штифт (8), сложите опору внутрь,
в горизонтальное положение под сцепку, затем
вставьте нижний штифт в отверстие (9) под опорой.
См. Рис. 8
2. Отрегулируйте верхнюю защелку 3-точечной навески
так, чтобы шарнир (5) не выглядывал снизу, когда
навеска полностью поднята.
3. Закрепите шланги так, чтобы они не защемлялись
шарниром (5).
Хранение опор 3-точечной навески
Рис. 9
Складывание опор
