Опциональные твердосплавные чистики дисков не
устанавливаются на заводе. Начинайте установку с
крайнего левого сошника левой боковой секции.
Примечание: Если установлены уплотнители семян
Keeton, проконсультируйтесь с руководством по
запасным частям.
Примечание: Данный чистик несовместим с
уплотнителем семян Seed-Lok.

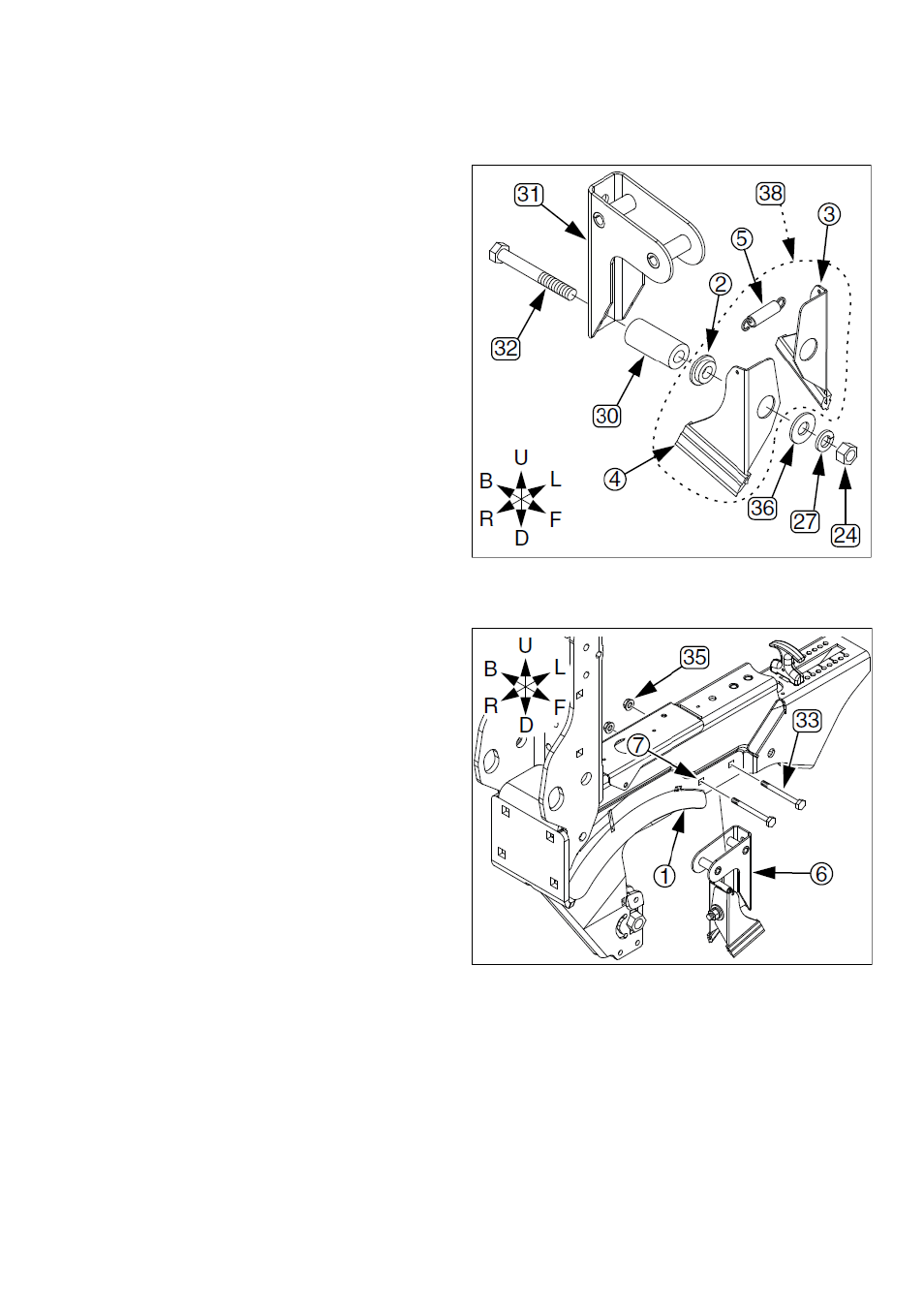

См. Рис. 162 и Рис. 163
1. Снимите диски сошников, чтобы получить доступ к
креплению (1). Запомните расположение втулок и
шайб для последующей сборки (стр. 72).
2. Возьмите один экземпляр:
(32) 802-024С болт HHCS 3/8-16x3 GR5
(31) 129BXT824 кронштейн для 890-929С
(30) 122-177D трубка крепления чистика 10HD25
Вставьте болт (32) сзади в нижнее отверстие
кронштейна (31). Поместите трубку (30) на болт.
3. Возьмите набор чистика:
(38) 890-828С внутренний чистик серии 25
Установите шайбу (2) на болт (32) расширением
назад (к головке болта). Установите левый нож
чистика (3) на шайбу, затем сверху установите
правый нож чистика (4).
4. Возьмите один экземпляр:
(36) 804-011С плоская шайба 3/8 USS PLT
(27) 804-013С стопорная шайба 3/8 PLT
(24) 803-014С гайка 3/8-16 PLT.
Установите плоскую шайбу (36) на болт (32), затем
стопорную шайбу (27) и гайку (24). Затяните болт и
гайку до нормативного значения.
5. Возьмите пружину чистика (5). Установите ее между
ножами чистика, зацепив за отверстия вверху.
6. Возьмите два экземпляра:
(33) 802-172С болт HHCS 5/16-18x2 1/2 GR5
(35) 803-043C гайка WHIZ 5/16-18 PLT
Установите чистик (6) между четырех нижних
квадратных
отверстий (7) рамы сошника.
Зафиксируйте с помощью болтов (33) и гаек (35).
7. Установите на место диски сошника.
Установка чистиков 122-278S
Рис. 162
Предварительная сборка чистика
Рис. 163
Установка чистика
162
