См. Рис. 125 на стр. 95 и Рис. 127
1. Измерьте высоту внешних концов боковых секций от
нижней поверхности рабочего бруса до земли..
2. Сравните ее с высотой центральной секции. Она
должна быть одинаковой и составлять около 66 см.
3. Если высота отличается, ослабьте верхнюю
стопорную гайку (1) опорного колеса и отрегулируйте
длину рым-болта с помощью регулировочной гайки
(2).
4. Если вторая боковая секция также требует
регулировки, после окончания настройки одной
секции, проверьте высоту второй. Если она все еще
требует настройки, произведите настройку.
5. Когда секции выровнены, затяните стопорные гайки
(1).

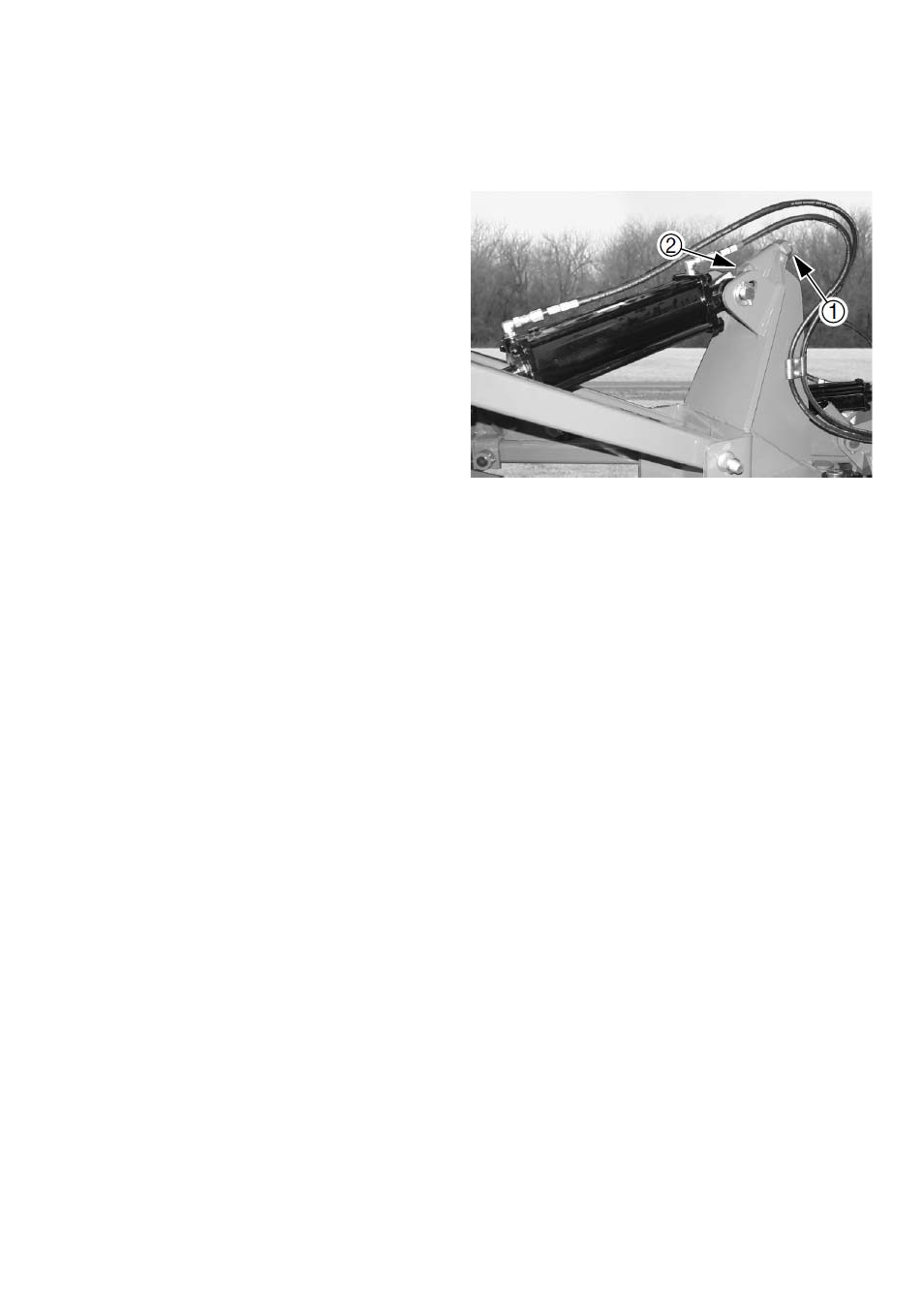

Выравнивание боковых секций, внешний конец
Рис. 127
Измерение высоты внешних концов боковых секций
