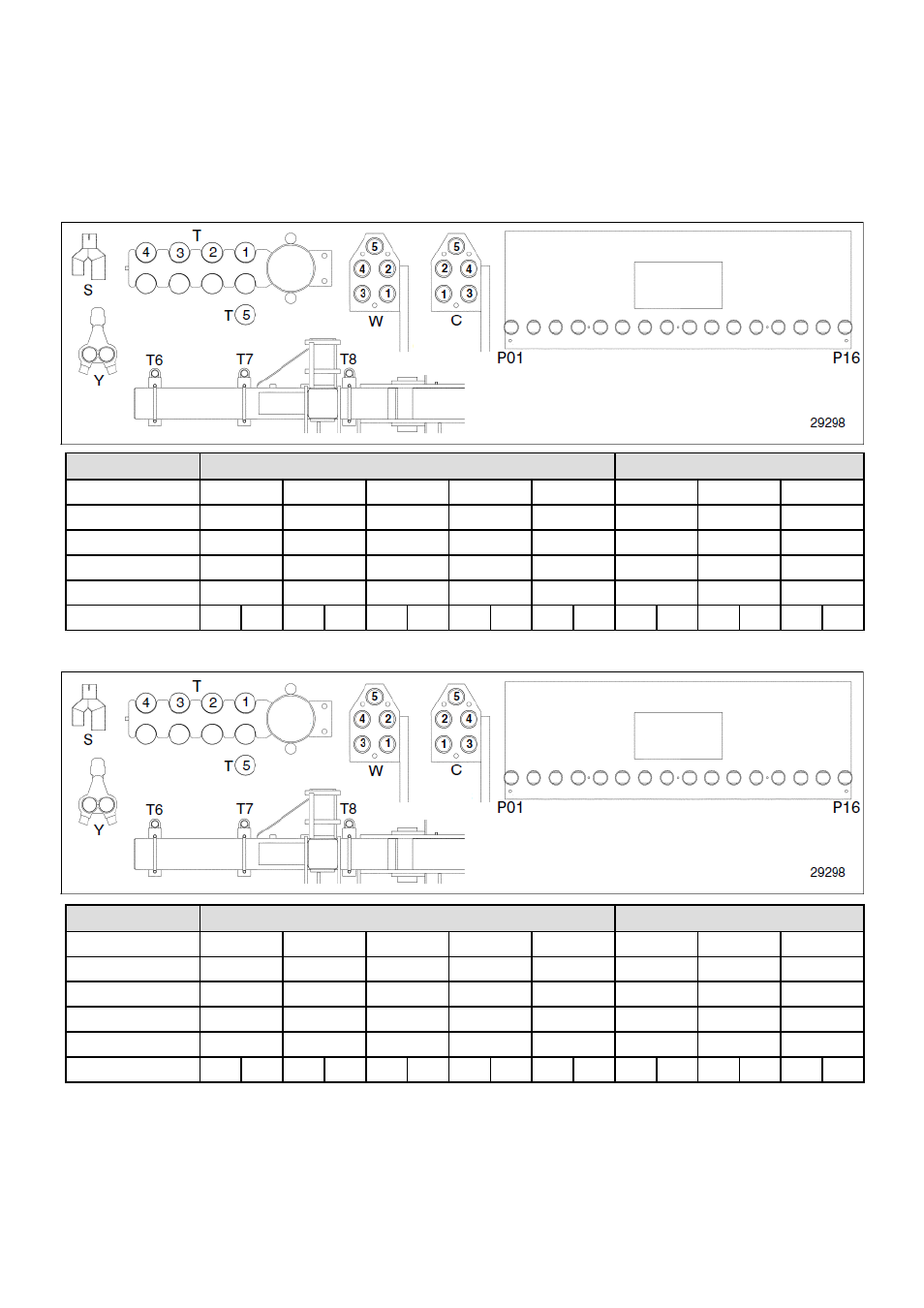

Схема подключения, пневматическая коробка на 16 выходов, левая, 2 из 3
31-рядное орудие: YP4025-3135, YP4025-3115
Левая по ходу движения орудия, когда орудие сложено.
Рама
Рама
Пневмо-
коробка
Направ-
ляющие
Секция Левая боковая Левая центральная
Пневмокоробка Р01 P02 P03 P04 P05 P06 P07 P08
Центр. направ. C1 C2 C3 C4 C5 - - -
Бок. направ. W1 W2 W3 W4 W5 - - -
Труба рамы Т1 Т2 Т3 Т4 Т5 Т6 Т7 Т8
Y-патрубок Y Y Y Y Y Y Y Y
Высев. секция 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
32-рядное орудие: YP4025-3215E, YP4025-32TR, YP4025-32TR70
Секция Левая боковая Левая центральная
Пневмокоробка Р01 P02 P03 P04 P05 P06 P07 P08
Центр. направ. C1 C2 C3 C4 C5 - - -
Бок. направ. W1 W2 W3 W4 W5 - - -
Труба рамы Т1 Т2 Т3 Т4 Т5 Т6 Т7 Т8
Y-патрубок Y Y Y Y Y Y Y Y
Высев. секция 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Рама
Рама
Пневмо-
коробка
Направ-
ляющие
152
