Страница 126

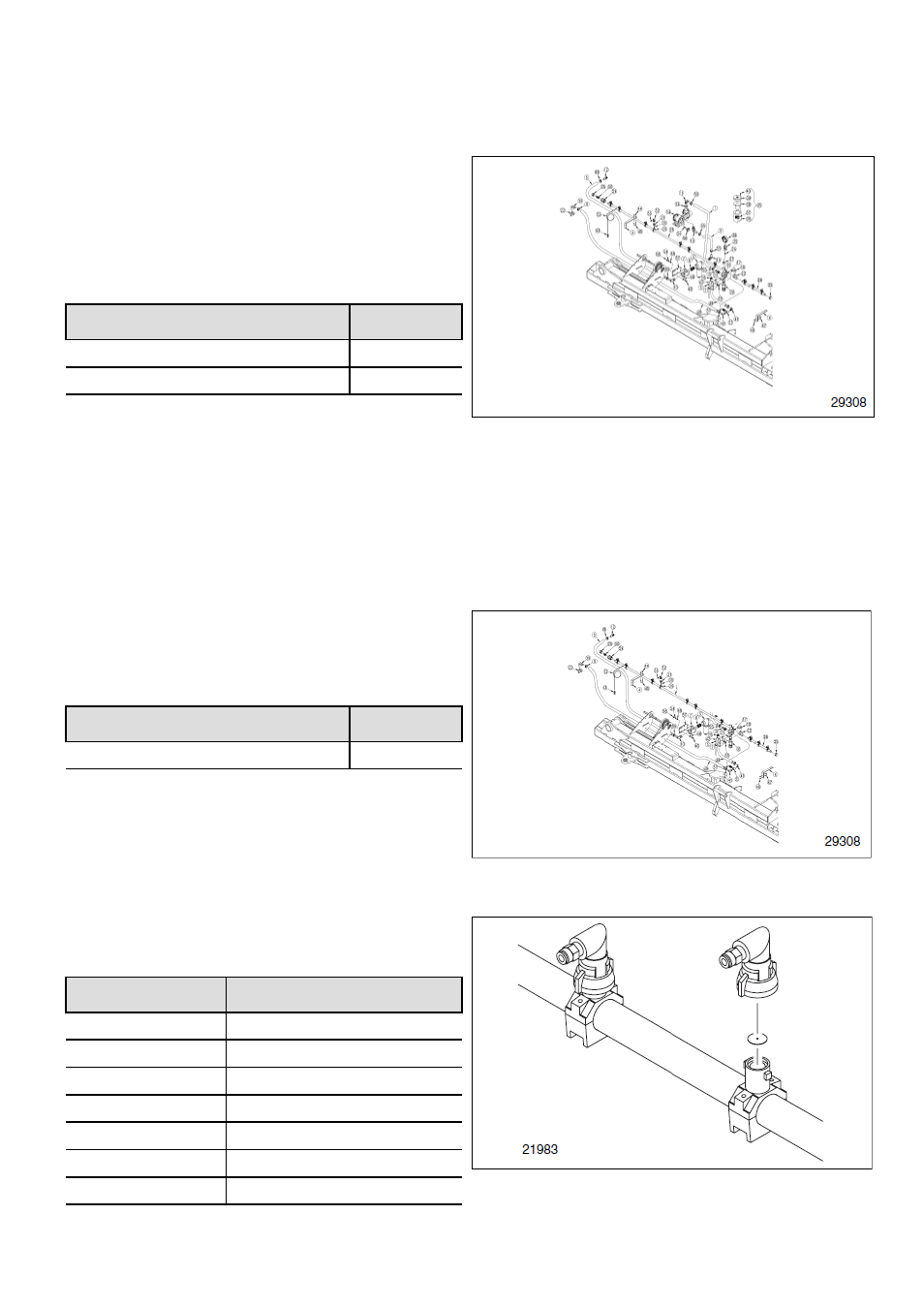

Трубопровод Типа 2
Данная система включает шланги к высевающим
секциям,
к
насосу
с
контактным
приводом,
расположенному на орудии, а также к бакам по 750 л.
Набор 407-243А позволяет использовать данную систему
с прицепной тележкой.
Системы штанг для боковых секций устанавливаются
отдельно на каждую секцию.
Описание
Кат. №
Трубопровод Типа 2
407-239А
Набор для подключения штанг тележки Тип 2
407-243А
Для работы данной системы также необходимо заказать:
-
Насос (заказывайте насос с контактным приводом 407-
213, стр. 121)
-
Баки, например парные баки по 750 л с креплением на
орудии (407-244А, стр. 121), или одинарный бак на 1500
л с креплением на тележку PFC2000 (стр. 121).
-
Заднее сцепное устройство, 401-467А (стр. 119), если
предполагается использование тележки.
Трубопровод Типа 3
Данная система включает шланги к высевающим
секциям, а также к штуцеру заднего сцепного устройства.
Системы штанг имеет штуцеры для подключения каждой
секции отдельно. Возможно отключение отдельных
секций системы.
Описание
Кат. №
Трубопровод Типа 3
407-240А
Для работы данной системы также необходимо заказать:
-
Насос (обычно уже установлен на тележке)
-
Заднее сцепное устройство, 401-467А (стр. 119)
-
Баки (PFC1600 или PFC2000, стр. 121, обе тележки уже
имеют насос, совместимый с трубопроводом Типа 3)..
Наборы диафрагм
Системы трубопроводов имеют диафрагмы на 28, 34 и
48. Для оснащения орудия другими диафрагмами,
заказывайте 1 диафрагму на 1 высевающую секцию.
Размер диафрагмы
Кат. №
20
832-052С
28
832-056С
34
832-053С
48
832-054С
59
832-057С
80
832-055С
98
832-059С
122
