Страница 101
Для того, чтобы проверить и отрегулировать положение
боковых секций:
1. Разложите орудие. См. «Раскладывание орудия» на
стр. 24.
2. Отрегулируйте высоту дышла (стр. 21). Опустите
орудие. Протяните его несколько метров.

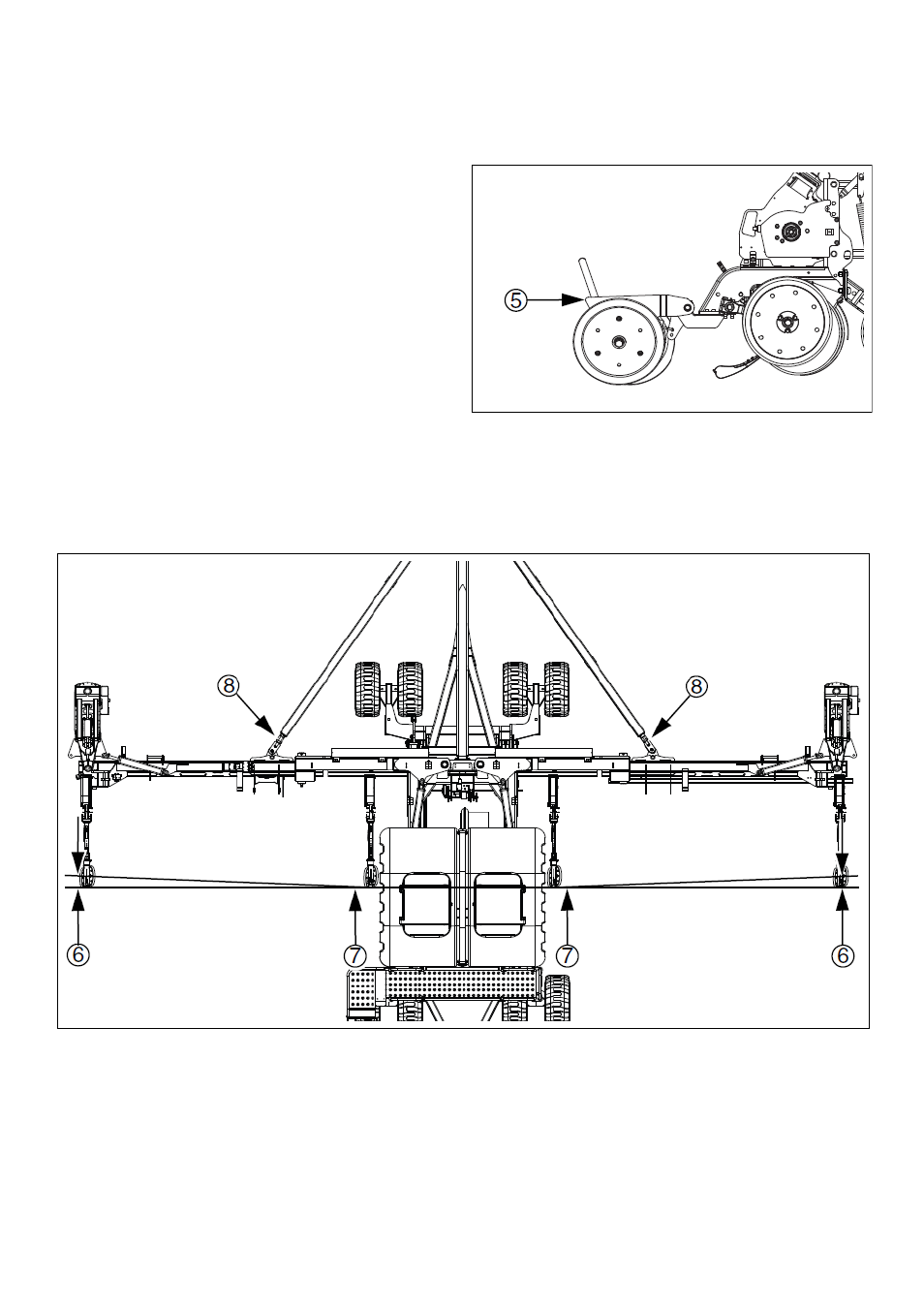

См. Рис. 128 и Рис. 129
3. Выберите точку контроля, лучше всего – крайнюю
заднюю точку крепления прикатывающих колес
задних высевающих секций центральной и боковых
секций (5).
4. Натяните струну между внешними концами боковых
секций. Внешние концы боковых секций (6) должны
быть на 0-6 мм выдвинуты вперед относительно
центральной секции (7).
5. Для регулировки, удлините или укоротите рым-болты
(8) так, чтобы расстояние (6) было на 0-6 мм больше,
чем расстояние (7).
Выравнивание боковых секций
6. Убедитесь, что обе боковых секции отрегулированы
одинаково, иначе орудие будет идти боком. Измерьте
длину тяговых брусов и отрегулируйте их одинаково.
Рис. 128
Точка контроля
Рис. 129
Выравнивание секций
97
