Сцепка с гидравлическим дышлом
См. Рис. 4
1. Разместите трактор в положении для сцепки.
2. Подключите гидравлические шланги контура дышла.
Сделайте это до сцепки, поскольку это необходимо
для того, чтобы поднять или опустить дышло. См.
«Подключение гидравлических шлангов» на стр. 18.
Обеспечьте достаточное провисание шлангов, чтобы
позволить движение дышла. Закройте байпасный
клапан цилиндра дышла.
3. Подключите электрические кабели орудия (как
минимум, кабель контрольного контура,
необходимого для управления гидросистемой
орудия). См. стр. 19.
4. Убедитесь, что байпасный клапан сцепки (1) закрыт.
См. Рис. 5
5. Переключите переключатель сцепки/поднимания на
Контрольно-функциональном модуле (КФМ) (2) в
положение «Сцепка».
6. С помощью гидроцилиндра отрегулируйте высоту
дышла. Подайте трактор к дышлу и произведите
сцепку.
7. Защелкните страховочную цепь на тракторе.
8. Подключите остальные гидрошланги.
9. Подключите остальные кабели и разъемы (стр. 19).
10. Приподнимите дышло, чтобы снять нагрузку с
домкрата.
11. Снимите домкрат и установите его в положение для
хранения. См. «Хранение домкрата» на стр. 19.
Поднимание/опускание дышла
Поднимание и опускание дышла необходимо выполнять
во время складывания и раскладывания орудия, чтобы
активировать транспортные замки боковых секций.
При использовании 3-точечной навески, дышло орудия
поднимается и опускается вместе с навеской.
При использовании гидравлического дышла, дышло
орудия поднимается за счет выдвигания штока цилиндра,
а опускается за счет его задвигания.
Плавающий режим цилиндра дышла
См. Рис. 23 на стр. 28
Если необходимо передвигать орудие, не сцепленное с
трактором,
имеющим гидравлический разъем с
плавающим режимом для контура дышла, откройте
байпасный клапан (1) цилиндра дышла. Это обеспечит
плавающий режим цилиндру дышла.
ВАЖНО !
При перевозке орудия гидросистема дышла должно
находиться в плавающем режиме.

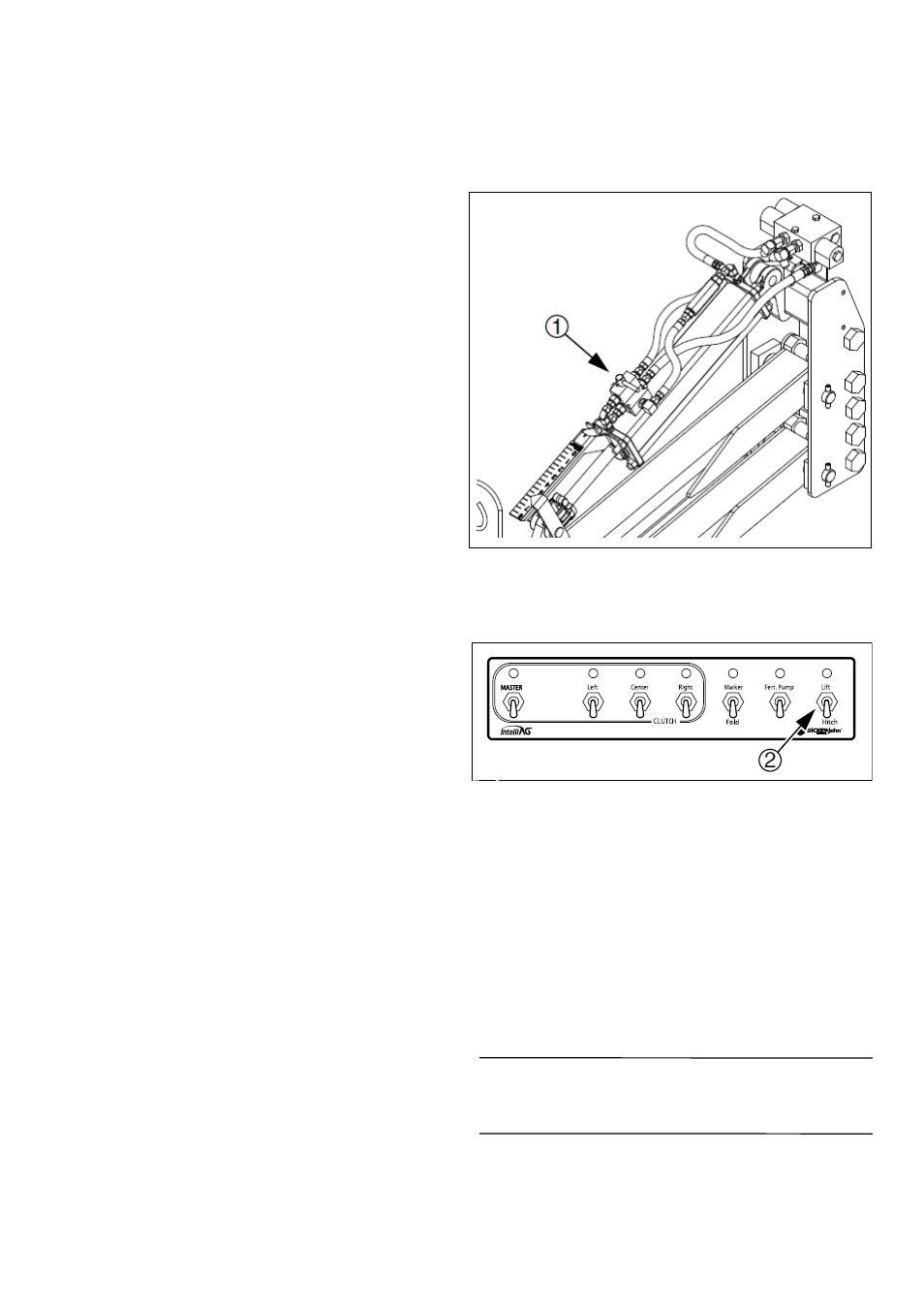

Рис. 4
Сцепка с гидравлическим дышлом
(байпасный клапан закрыт)
Рис. 5
Консоль складывания орудия
17
