Выравнивание колтера
Для настройки глубины обработки колтера:
1. Определите рабочую глубину сошника и колтера.
2. Определите, в какое отверстие сейчас установлен
колтер.
3. Определите, в какое отверстие нужно установить
колтер, чтобы его глубина была на 6 мм меньше
глубины сошника. См. таблицу ниже.
4. Снимите болт, стопорную шайбу и гайку ((7) на рис.
86).
5. Переместите диск колтера в новое положение.
Вставьте болт, оденьте стопорную шайбу и затяните
гайку.
Если колтер не удается установить на нужную глубину из-
за степени его износа, замените колтерный нож.
См. Рис. 88
Колтер с креплением на сошник предназначен для
обработки полоски грунта непосредственно перед
дисками сошника.
Для того, чтобы проверить его выравнивание, посмотрите
вдоль центральной линии ножа колтера (1), сквозь зазор
между дисками сошника (2) и между прикатывающими
колесами (3). Если колтер явно находится не на одной
линии с ними, необходимо отрегулировать колтер или
прикатывающие колеса, или и то и другое.
Самый эффективный тест выравнивания колтера – это
полевые испытания. Протяните орудие по полю
(высевать не обязательно) и убедитесь, что диски
сошника идут по борозде, оставленной колтером.
Регулировка выравнивания колтера
Для того, чтобы отрегулировать выравнивание колтера,
ослабьте четыре болта (4) его крепления к высевающей
секции. Отверстия крепления имеют прорези, который
обеспечивают поперечную и осевую регулировку колтера.
Во время регулировки держите колтер вертикально.
Если не удается выровнять колтер, убедитесь, что втулка
ножа установлена с одно и то же отверстие с обеих
сторон кронштейна.

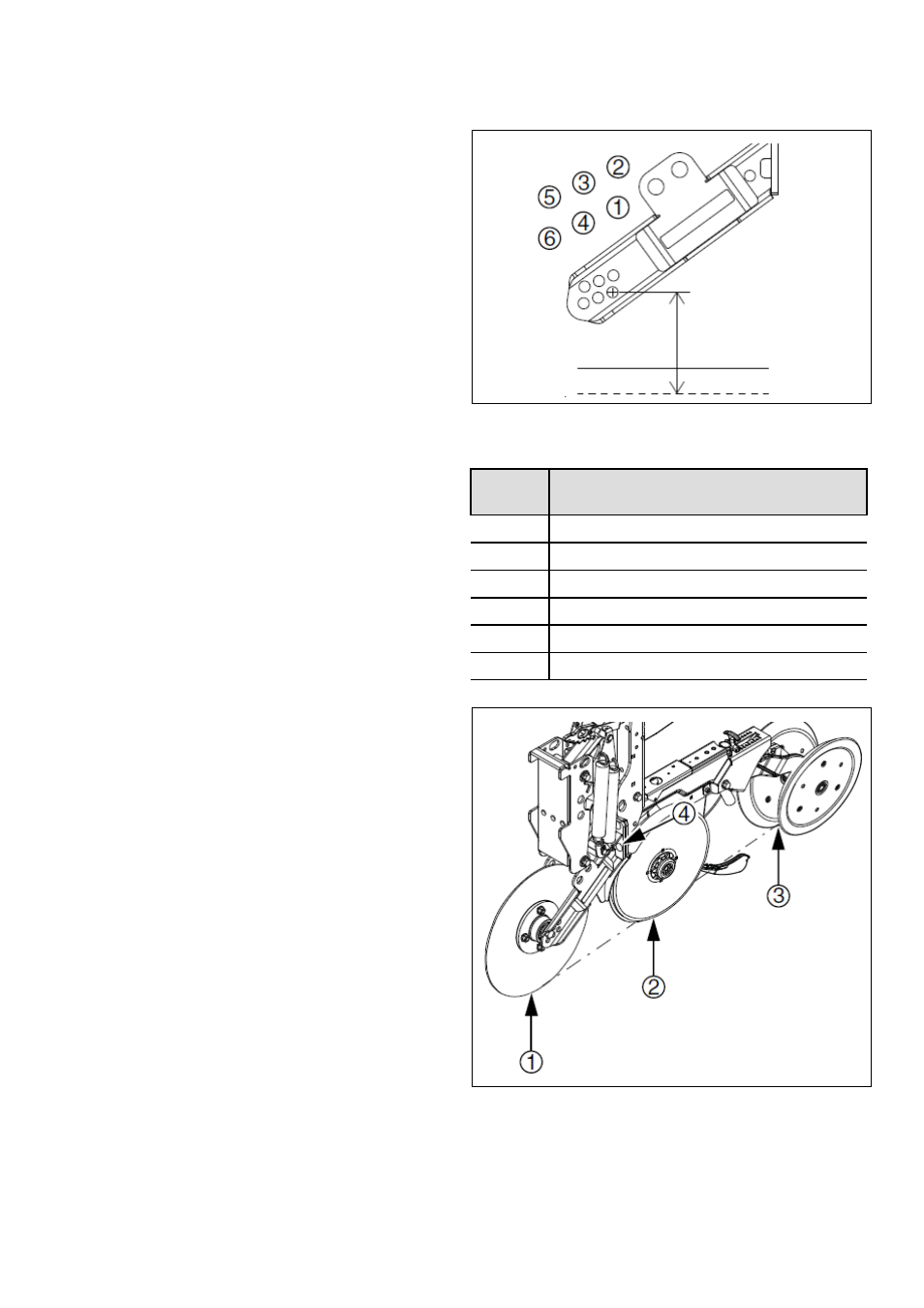

Рис. 87
Отверстия крепления колтера
Рис. 88
Колтер серии 10HD
Паз
Глубина (нового) ножа колтера относительно
(новых) дисков сошника
(2) На 25 мм меньше
(3) На 16 мм меньше
(5) На 6 мм меньше
(1) 0 (значение по умолчанию)
(4) На 10 мм больше
(6) На 19 мм больше
71
