Кратковременная остановка
1. Сложите маркеры. См. «Складывание маркеров» на
стр. 38.
2. Разместите орудие на ровной твердой площадке. Не
расцепляйте орудие и трактор на площадке с
уклоном.
3. Поднимите орудие. См. «Поднимание орудия» на стр.
27.
4. Сложите
орудие
(не
обязательно).
См.
«Складывание орудия» на стр. 29.
5. Заблокируйте колеса.
6. Установите домкрат (см. «Сцепка орудия с
трактором» на стр. 16).
См. Рис. 53
7. Если используется 3-точечная навеска, разложите
опоры (5). Извлеките внутренний штифт (4),
разложите опору (5) и снова установите штифт в
отверстие (7).
Если
используется
гидравлическое
дышло,
отрегулируйте цилиндры дышла так, чтобы снять
нагрузку с дышла.
8. Установите транспортные замки на подъемные
цилиндры.
9. Отключите гидравлические шланги. Закрепите их так,
чтобы они не касались земли.
10. Отключите
электрические
кабели,
закройте
коннекторы заглушками.

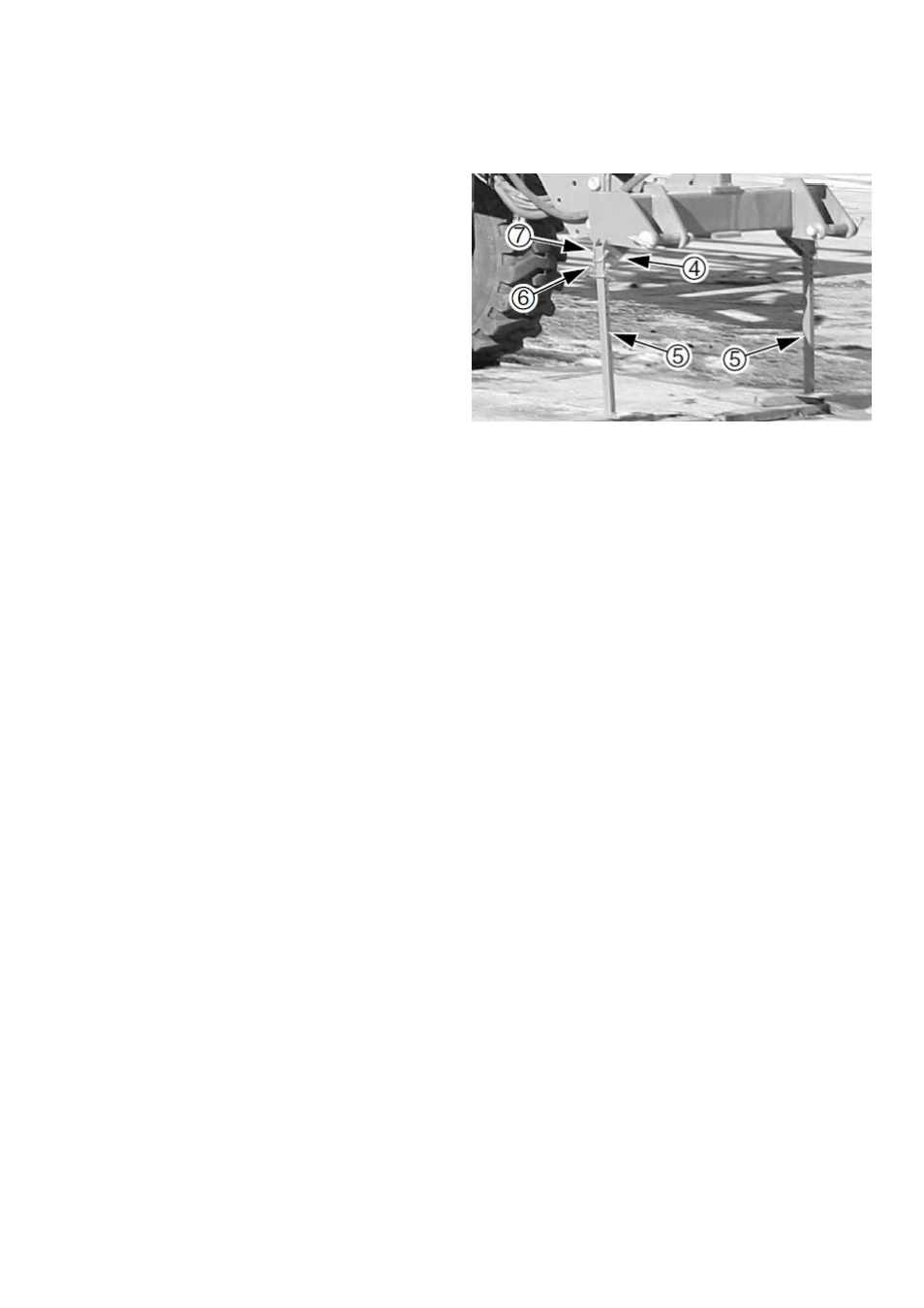

Рис. 53
Установка опор 3-точечной навески
