Блокировка электромуфты
В случае отказа электромуфты, ее можно механически
заблокировать во включенном состоянии.
См. Рис. 35 и Рис. 36
1. Снимите резиновые заглушки (1) с экрана муфты (2)
для того, чтобы получить доступ к отверстиям.
Просто вытолкните заглушку изнутри.
2. Совместите вырезы (3) с отверстиями (4).
3. Вставьте болты М8-1,25х14 мм (5) в отверстия.
Если половина отверстия закрыта металлическим
диском (6), Вы не совместили вырез и отверстие.
Если отверстие полностью закрыто диском (6), Вы не
совместили вырез и отверстие.
Если вырез и отверстие совмещены, болт входит в
отверстие с минимальным усилием, а конец болта
достает до поверхности муфты.
4. Установите заглушки, чтобы они не потерялись.
Примечание: Используйте только 14-мм болты, входящие
в комплект орудия. Более длинные болты могут
повредить
муфту.
Более
короткие
болты
не
заблокируют муфту.

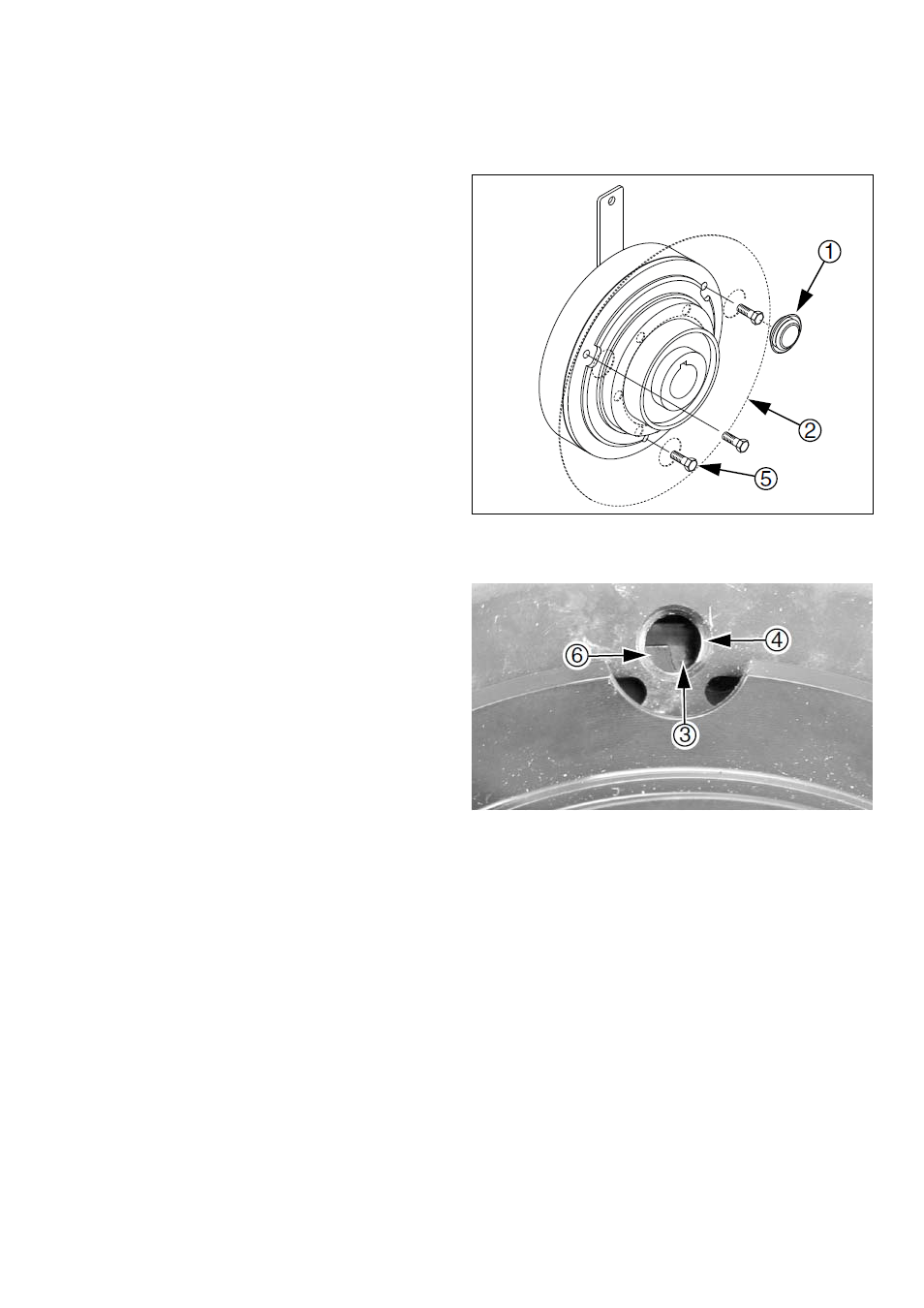

Рис. 35
Блокировка электромуфты
Рис. 36
Вырез и отверстие не совмещены
