Вспомогательная гидросистема
См. Рис. 47, Рис. 48 и Рис. 49
В стандартную комплектацию орудия YP40 входит
вспомогательная гидросистема, предназначенная для
питания шнека загрузки бункеров.
Коннекторы
вспомогательной гидросистемы (1)
находятся на раме. Вспомогательная гидросистема делит
один
контур с системой маркеров (если они
установлены).
Примечание: Если маркеры не установлены, гидроконтур
Маркеров/вспомогательной системы всегда переключен
на вспомогательную гидросистему.
Эксплуатация вспомогательной системы
Для доступа к ручному гидроклапану, орудие должно
быть разложено.
1. Сложите маркеры и переключите гидравлический
рычаг контура маркеров в нейтральное положение.
2. Если маркеры сложены, переключите переключатель
Маркера/складывания КФМ (2) в положение
«Маркер».
3. Если на орудии установлены маркеры, на рабочем
брусе левой секции переключите ручной гидроклапан
(3) из положения «Маркер» (5) (рычажок вперед), в
положение «Вспомогательная система» (4) (рычажок
назад).
4. Подключите гидросистему орудия.
5. На несколько секунд подайте масло на выдвигание
штоков гидроконтура маркеров, активируйте
клапан/переключатель на орудии и убедитесь, что
устройство работает так, как должно (шнек
вращается в нужную сторону).
6. Активируйте гидравлический рычаг трактора на
выдвигание штоков и управляйте шнеком с помощью
вынесенных органов управления.
7. После завершения эксплуатации шнека, переключите
гидросистему трактора в плавающее или
нейтральное положение.
8. Переключите клапан на боковой секции (3) обратно в
положение для работы Маркеров (5).

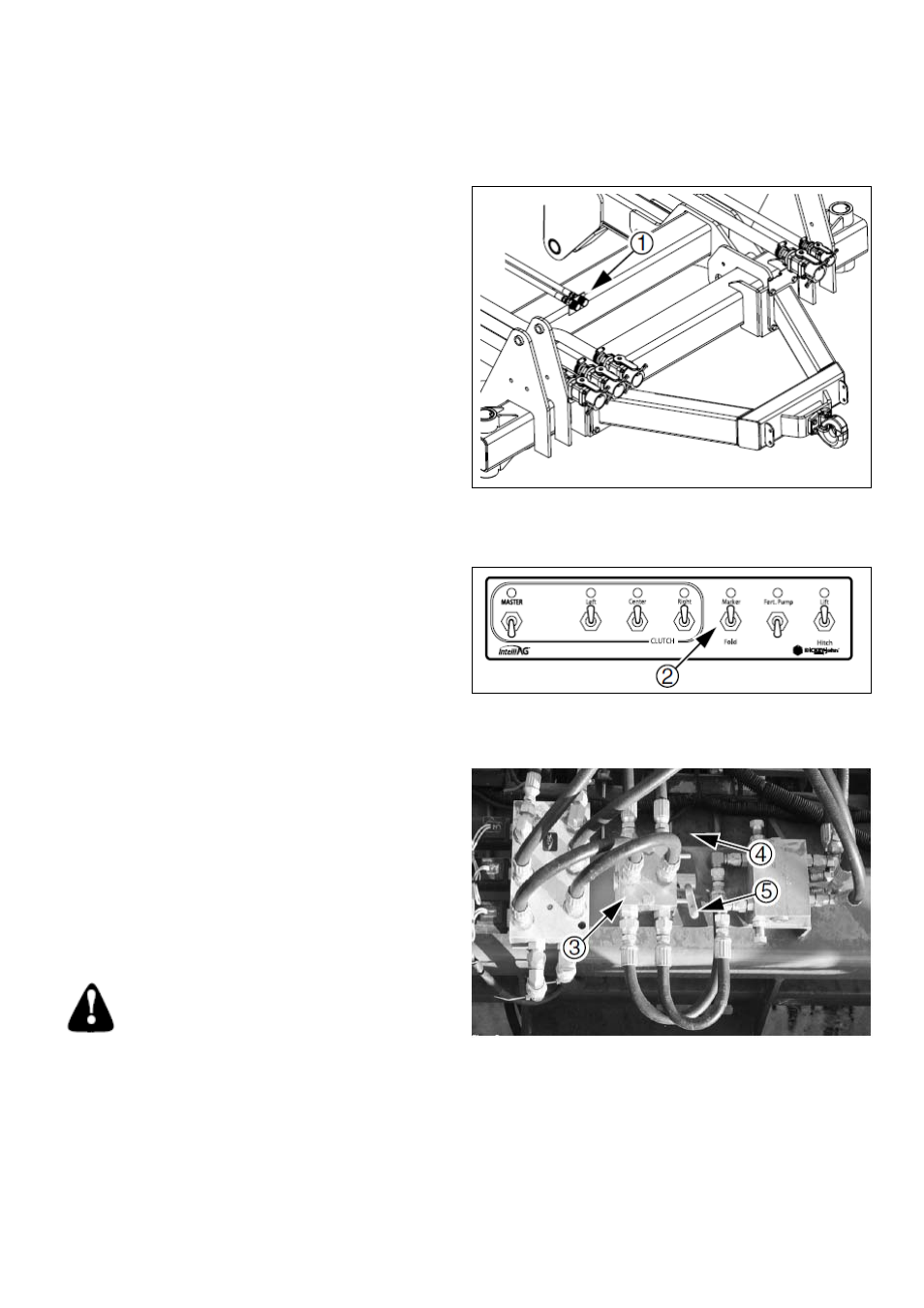

Рис. 47
Коннекторы вспомогательной гидросистемы
Рис. 48
КФМ: эксплуатация вспомогательной системы
ОПАСНО
Угроза удара маркером. Не переключайте клапан
гидроконтура Маркера/вспомогательной системы, если
гидравлический рычаг трактора находится не в плавающем
или нейтральном положении. Если контур находится под
давлением, маркеры начнут двигаться сразу же после
переключения клапана в режим маркера.
Рис. 49
Гидроклапан вспомогательной системы
47
