См. Рис. 94
Для настройки боковых колес контроля глубины:
1. Поднимите орудие и установите замки подъемных
цилиндров.
2. Ослабьте болт (1). Выдвиньте колесо и рычаг.
3. Ослабьте
шарнирный болт (2). Поверните
регулировочную гайку (3) так, чтобы метка (4)
находилась в диапазоне на 5-7 часов.
Примечание: Это отправная точка при настройке.
4. Поверните рычаг колеса так, чтобы колесо касалось
диска сошника. Закрепите рычаг, затянув болт (1).
5. Проверьте контакт диска/колеса на глубине высева в
5 см, как показано на рис. 93. Поднимите боковое
колесо на 5 см, проверьте контакт и отпустите его.
Колесо должно свободно опуститься.
- Если колесо не касается диска в нижней части, где
нож входит в грунт, поворачивайте регулировочную
гайку до тех пор, пока колесо не будет иметь
необходимый угол относительно диска.
- Если колесо не опускается свободно, ослабьте болт (1)
и немного выдвиньте рычаг колеса так, чтобы колесо и
рычаг двигались свободно. Затяните болт (1).
Примечание: См. таблицу значений затяжки болтов на
стр. 134.
6. Поворачивайте регулировочную гайку и регулируйте
колесо до тех пор, пока не завершите регулировку.
После завершения регулировки, затяните шарнирный
болт (2) с усилием 149 Нм.
Примечание: Применимо сошникам серии 10HDP.
См. Рис. 95
1. Отрегулируйте угол чистика (1).
Great Plains рекомендует изначально отрегулировать
чистик (1) так, чтобы он была параллелен земле (2), либо
параллелен верхней части рамы сошника (3).
Если это невозможно, установите задний конец (4)
чистика так, чтобы он был не более, чем на 13 мм ниже
(ближе к земле), чем передний конец (5).
Ни в коем случае не допускайте касания земли чистиком
во время эксплуатации. Он не предназначен для
контроля глубины высева или для очистки рядка и
быстро износится.
Задача чистика состоит в том, чтобы препятствовать
налипанию грязи на диск, которая может изменять
глубину высева и затруднять вращение диска. Если
чистик неспособен обеспечить нормальную работу
сошника, отложите высев до наступления более сухой
погоды.
Настройка чистика диска сошника (опция)

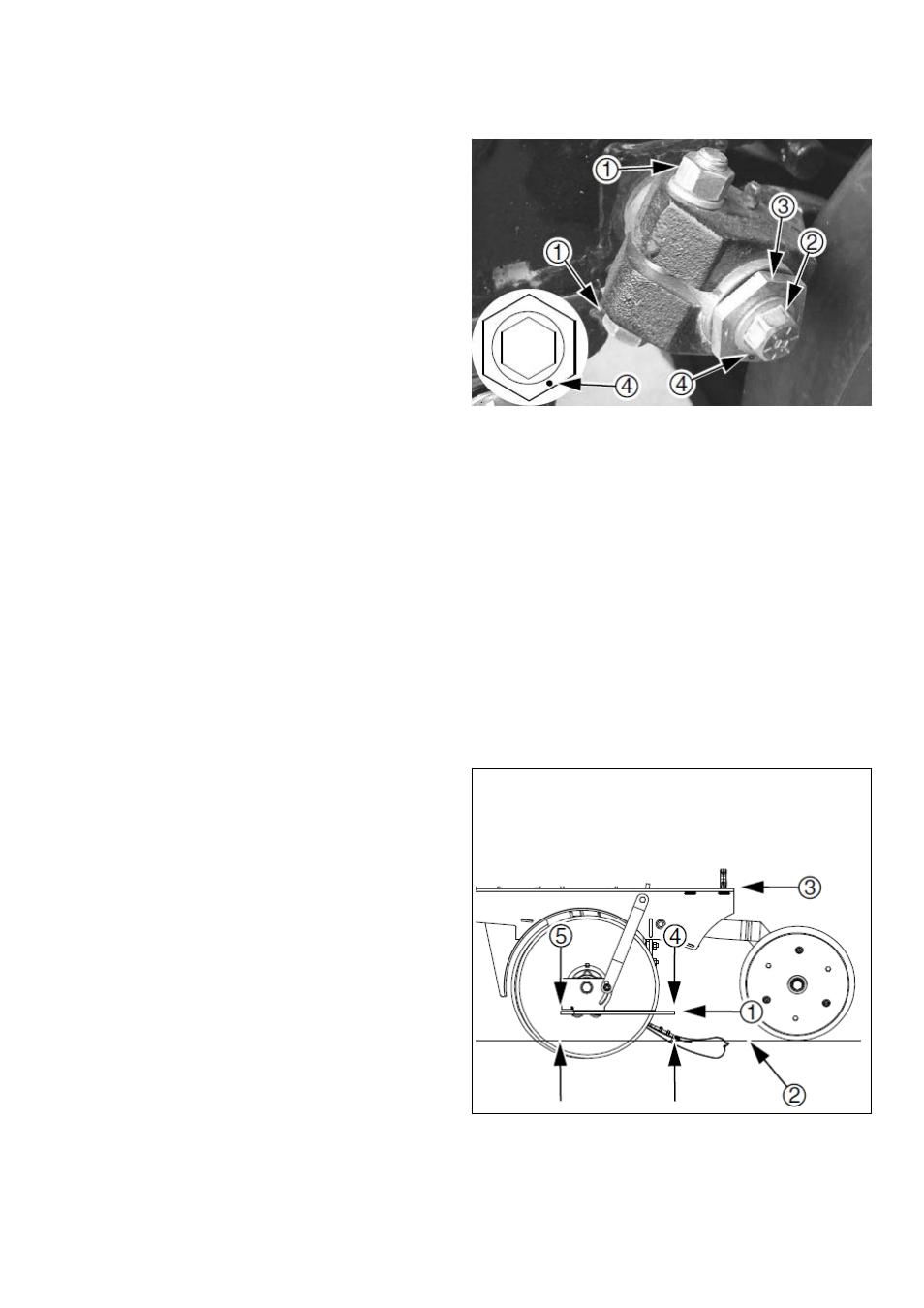

Рис. 94
20/25Р: Настройка бокового колеса
Рис. 95
Угол прижимной планки
