Поднимание/опускание орудия
См. Рис. 17
Поднимание и опускание орудия осуществляется
четырьмя подъемными цилиндрами (3) на основной раме
и контролируется опорными колесами боковых секций.
Перед складыванием и раскладыванием, орудие
необходимо поднять.
Орудие не опустится, если установлены транспортные
замки. См. «Замки подъемных цилиндров» на стр. 28.
Примечание: Обязательно складывайте маркеры перед
подниманием и опусканием орудия.
ВАЖНО !
Не опускайте орудие, если оно сложено (либо
выполняйте специальную процедуру, описанную на стр.
28) – это ограничение касается модели с гидравлическим
дышлом. Орудие на 3-точечной навеске можно опускать
и в сложенном состоянии.
ВАЖНО !
Не опускайте орудие, если процесс складывания орудия
не завершен.
ВАЖНО !
Всегда поднимайте орудие перед тем, как начать
движение задним ходом.

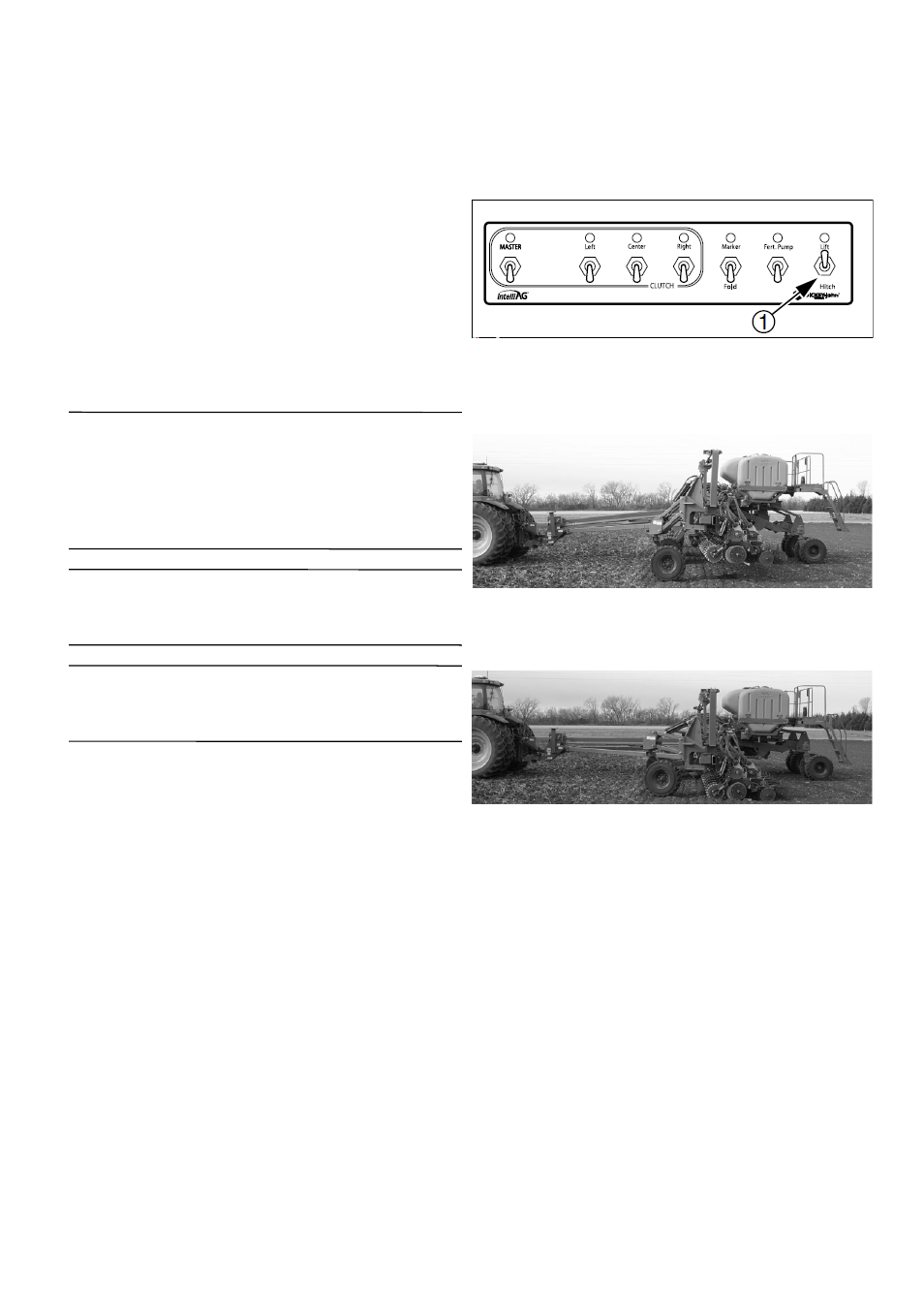

Рис. 17
КФМ в положении для поднимания/опускания
Рис. 18
Орудие поднято
Рис. 19
Орудие опущено
