Замки подъемных цилиндров
Если Вы планируете перевозить орудие в поднятом
состоянии на большое расстояние, или осуществлять его
техническое обслуживание или настройку, не полагайтесь
на подъемные цилиндры.
Устанавливайте транспортные замки.
См. Рис. 22
1. Если орудие сложено, переключите дышло в
плавающий режим. Если орудие разложено, можете
оставить все как есть.
2. Поднимите
основную
раму
орудия.
См.
«Поднимание/опускание орудия» на стр. 26.
3. Снимите транспортные замки с креплений (1).
Установите их на штоки цилиндров (2) и
зафиксируйте штифтами.
4. Опустите цилиндры на замки.
Рефазировка подъемных цилиндров
В процессе эксплуатации цилиндры подъемной системы
могут выйти из фазы, что проявляется в неравномерном
подъеме и опускании орудия.
Каждые 8-10 проходов, либо если появились признаки
неравномерного подъема, осуществляйте процедуру
рефазировки цилиндров:
1. Полностью поднимите орудие и удерживайте
гидравлический рычаг в активированном положении
в течении нескольких секунд после того, как орудие
полностью поднимется.
2. Когда все штоки всех цилиндров выдвинутся, на
секунду измените направление подачи масла в
контур для того, чтобы слегка опустить орудие
(примерно на 13 мм).
Плавающий режим гидравлического дышла
Орудие с гидравлическим дышлом можно поднимать и
складывать
с
помощью
локального
клапана,
обеспечивающего плавающий режим.
1. Переключайте дышло в плавающий режим перед
опусканием или подниманием орудия в сложенном
состоянии.
2. Для подъема или опускания орудия переключите
переключатель Подъема/дышла КФМ в положение
Подъем.
3. Закройте байпасный клапан перед переключением
переключателя в режим Дышло.

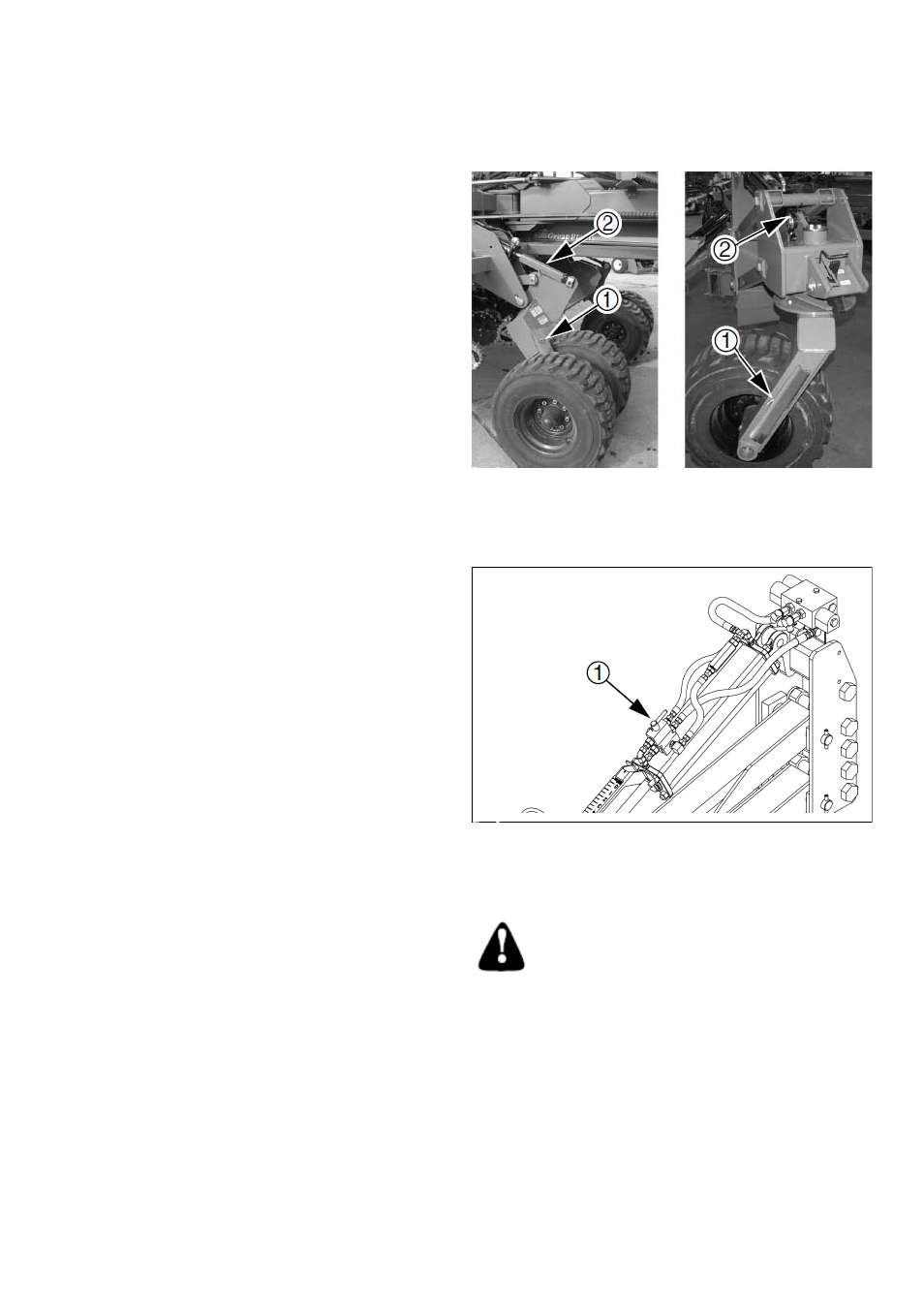

Рис. 22
Транспортные замки установлены
Рис. 23
Плавающий режим гидравлического дышла
Угроза удара. Дышло или другие компоненты орудия могут
неожиданно упасть в случае отказа гидравлической системы.
Перед опусканием или подниманием орудия, переключите
переключатель Подъема/дышла КФМ в положение Дышло и
переключите гидросистему трактора в плавающий режим.
Если трактор отсутствует, используйте байпасный клапан
на дышле. Стойте в стороне и медленно открывайте
клапан.
ОСТОРОЖНО
28
