Для удобства перевозки, прикатывающие колеса и их
рычаги не устанавливаются на заводе.
Установка прикатывающих колес

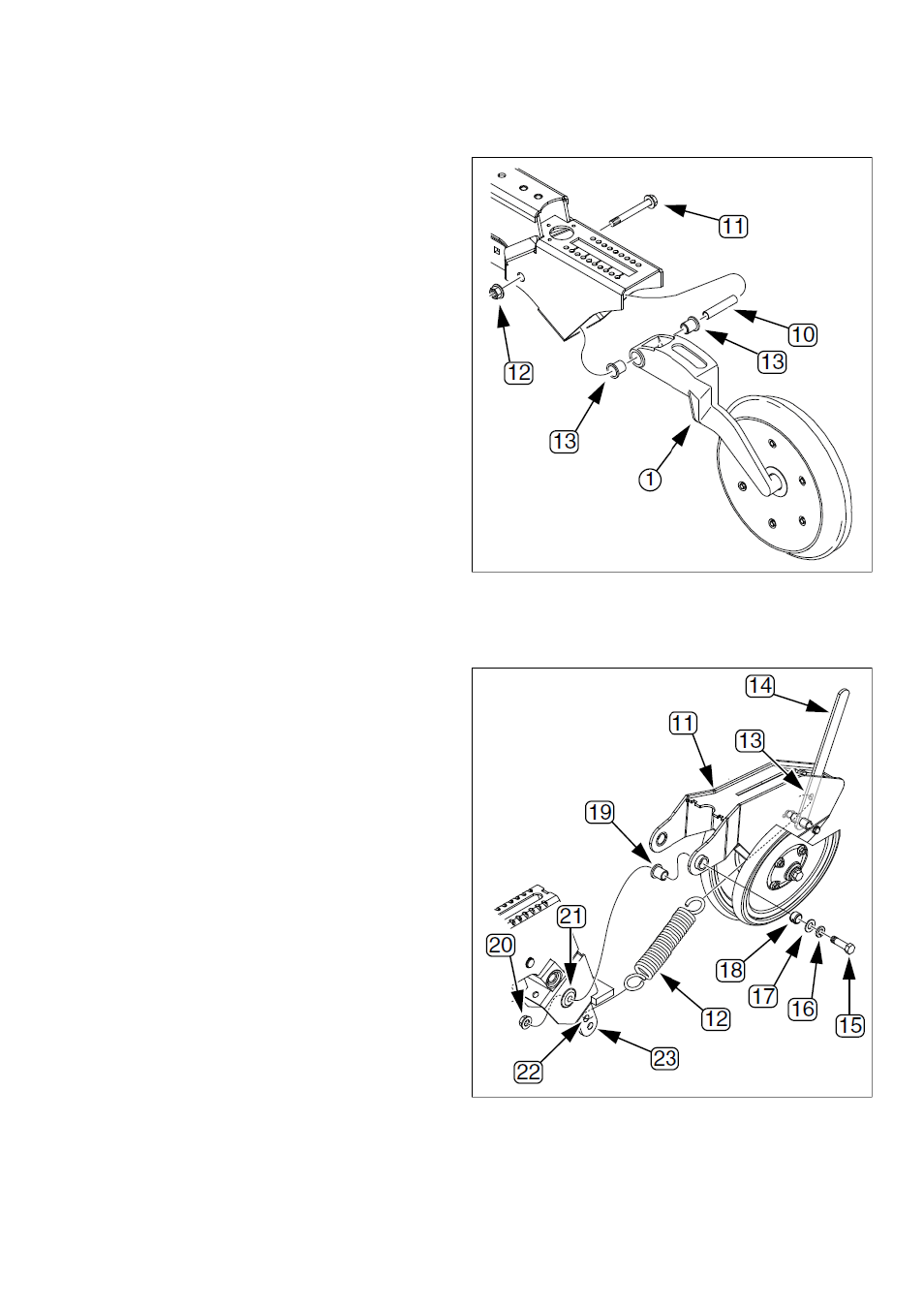

См. Рис. 153
Начинайте установку с крайнего левого колеса левой
боковой секции.
1. Возьмите по одному экземпляру таких деталей:
(1) Рычаг колеса и прикатывающее колесо в сборе
(каталожный номер зависит от модели колеса).
(10) 198-137D труба шарнира колеса
И два экземпляра:
(13) 817-084С втулка шарнира параллельного рычага
Вставьте втулки (13) с каждой стороны шарнира.
Вставьте трубу (10) во втулки.
2. Возьмите по одному экземпляру таких деталей:
(11) 802-421С болт HFS 1/2-13x3 3/4 GR5 SPTHD
(12) 803-169C стопорная гайка с фланцем 1/2-13 PLT.
Установите прикатывающее колесо в сборе (1) на
раму сошника. Закрепите его с помощью болта (11) и
стопорной гайки (12).
3. Повторите шаги 1-2 для каждой высевающей секции.
Прикатывающие колеса серии 10HD
Рис. 153
Прикатывающее колесо серии 10HD
См. Рис. 154
1. Возьмите по одному экземпляру прикатывающих
колес (11) и пружины (12) на каждую секцию.
2. Зацепите один конец пружины (12) за отверстие (13)
регулировочной рукояти (14).
3. Снимите с каждого комплекта прикатывающих колес
2 комплекта следующих деталей:
(15) болт 7/16-14,
(16) стопорная шайба,
(17) плоская шайба,
(18) втулка,
(19) гильза,
(20) стопорная гайка.
4. Оденьте стопорную шайбу (16), плоскую шайбу (17) и
втулку (18) на каждый болт (15).
5. Вставьте гильзы (19) в проушины прикатывающих
колес. Установите прикатывающие колеса (11)
проушинами к отверстиям (21) рамы сошника.
Вставьте болт.
6. Оденьте на оба болта стопорные гайки (20) (а).
Затяните.
7. Установите регулировочную рукоять в крайнее
переднее положение. Зацепите пружину за верхнее
отверстие (22) проушины рамы сошника (23).
Прикатывающие колеса серии 20
Рис. 154
Прикатывающее колесо серии 20
