Страница 139

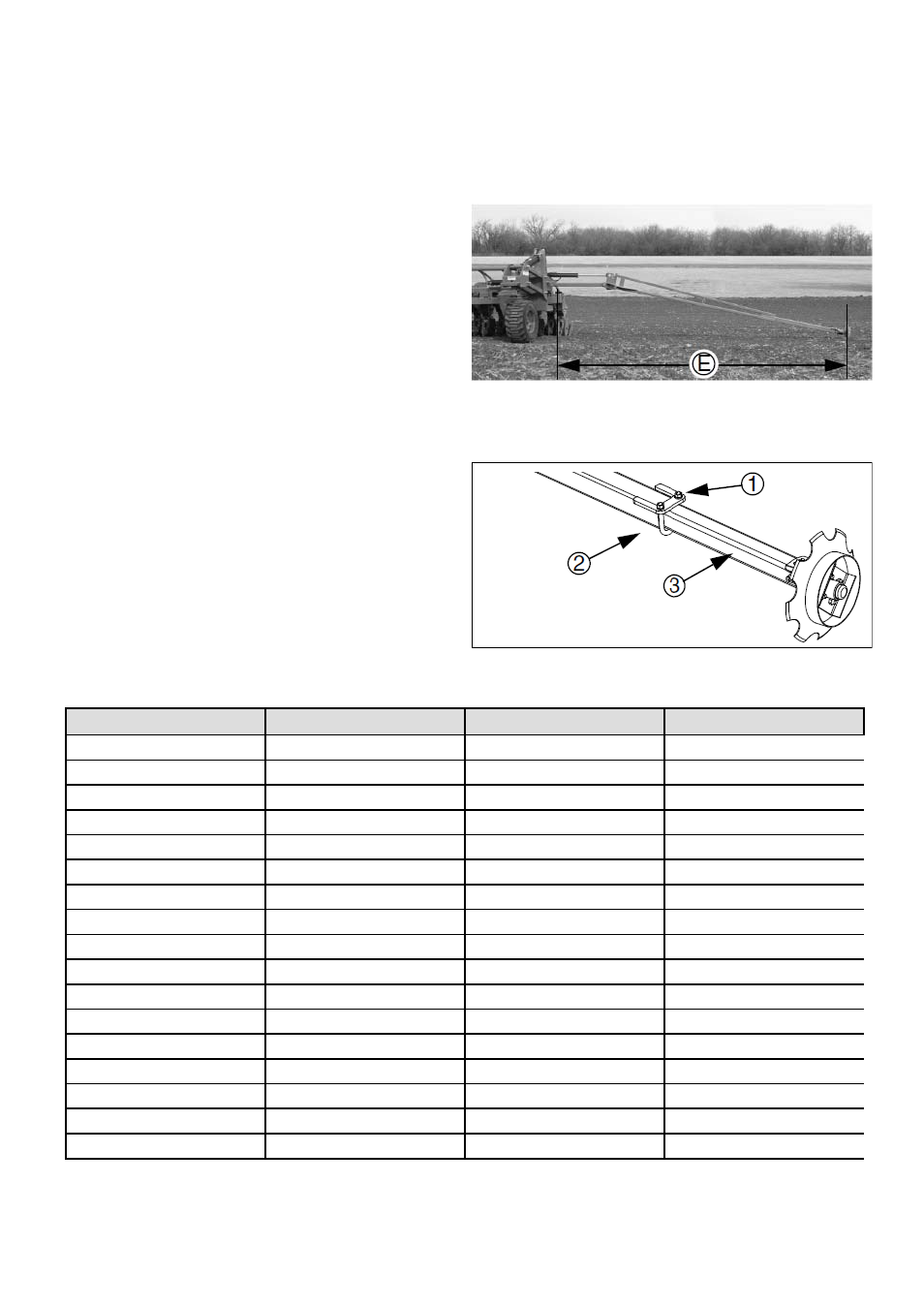

Длина маркера
Перед началом эксплуатации орудия, а также при
изменении междурядья (в том числе, при блокировке
спаренных секций), проверяйте и регулируйте длину
маркера относительно внешней высевающей секции.
1. Разместите орудие на площадке, где можно
безопасно разложить оба маркера. Разложите
орудие. Опустите орудие. Разложите один маркер.
2. Найдите соответствующее значение длины маркера
(Е) в таблице.
См. Рис. 149 и Рис. 150
3. Измерьте расстояние (Е) от центра внешней
высевающей секции.
4. Нанесите метку на землю в этой точке.
5. Для регулировки длины маркера, ослабьте гайки (1)
U-образных болтов (2). Задвиньте или выдвиньте
трубу маркера (3). Затяните гайки (1).
6. Повторите шаги 3-5 для второго маркера.
7. Протяните орудие несколько метров, оставив метку
маркера с каждой стороны.
8. Проверьте
расстояние
до
следа
маркера.
Отрегулируйте согласно табличным данным.
Регулировка длины маркера
Рис. 149
Длина маркера
Рис. 150
Настройка длины маркера
Модель орудия
Междурядье
Длина левого маркера
Длина правого маркера
YP4010HDP-4810
25,4 см
622 см
622 см
YP4010HDP-6275
19,05 см
619 см
619 см
YP4020P-4810
25,4 см
622 см
622 см
YP4020P-5808
20,32 см
620 см
620 см
YP4025-1630
76,2 см
648 см
648 см
YP4025F-1670
70 см
595 см
595 см
YP4025-1670
70 см
595 см
595 см
YP4525-2420
50,8 см
635 см
635 см
Yp4025-3115
38,1 см
610 см
610 см
Как – 1630
76,2 см
648 см
648 см
YP4025-3135
35 см
560 см
560 см
Как – 1670
70 см
595 см
595 см
YP4025-3215
38,1 см
629 см
629 см
Как – 1630
76,2 см
648 см
610 см
YP4025-32TR
76,2 см
638 см
638 см
YP4025-32TR70
70 см
585 см
585 см
YP4025-4810
25,4 см
622 см
622 см
135
