Страница 34
См. Рис. 25
Если замки опорных колес закрыты (рукоятка (5) в
положении Поле), отключите их перед складыванием.
ВАЖНО !
При перевозке орудия, замки опорных колес должны
быть отключены.
5. Переведите рукояти замков опорных колес (5) в
положение для транспортировки.
6. Если индикатор (6) замка сразу не перешел в
положение для транспортировки, значит давление на
шарнире удерживает нижний конец замка (7) в пазе
пластины (8). Слегка сдвиньте орудие вперед или
назад так, чтобы оба замка открылись.
См. Рис. 24
7. Переключите переключатель Маркеров/Складывания
(4) КФМ в положение Складывания. Индикатор над
переключателем начнет мигать.
8. Активируйте гидроконтур Маркера/Складывания и
сложите боковые секции. Складывание начинается с
того, что открывается защелка дышла (см. Рис. 16 на
стр. 25). Перед тем, как завершить складывание…
9. Поднимите дышло орудия («Поднимание/опускание
дышла» на стр. 17). Это необходимо сделать до того,
как будет завершено складывание орудия.
ВАЖНО !
Если перед завершением складывания орудия не
поднять дышло, замки боковых секций не сработают.
Если это произошло, частично разложите орудие,
поднимите дышло и снова сложите орудие.
См. Рис. 25
10. После того, как орудие сложено, опустите дышло так,
чтобы замки боковых секций (5) зашли за
транспортные крюки (6).
11. Переключите
контур
Маркера/складывания
в
нейтральный режим.
12. Если орудие оборудовано 3-точечной навеской:
полностью опустите сцепку.
Если орудие оборудовано гидравлическим дышлом:
переключите контур дышла в плавающий режим.
ВАЖНО !
Замки боковых секций удерживают их при перевозке, а
для того, чтобы они сработали, дышло орудия должно
быть опущено. Гидроконтур дышла должен быть в
плавающем режиме..

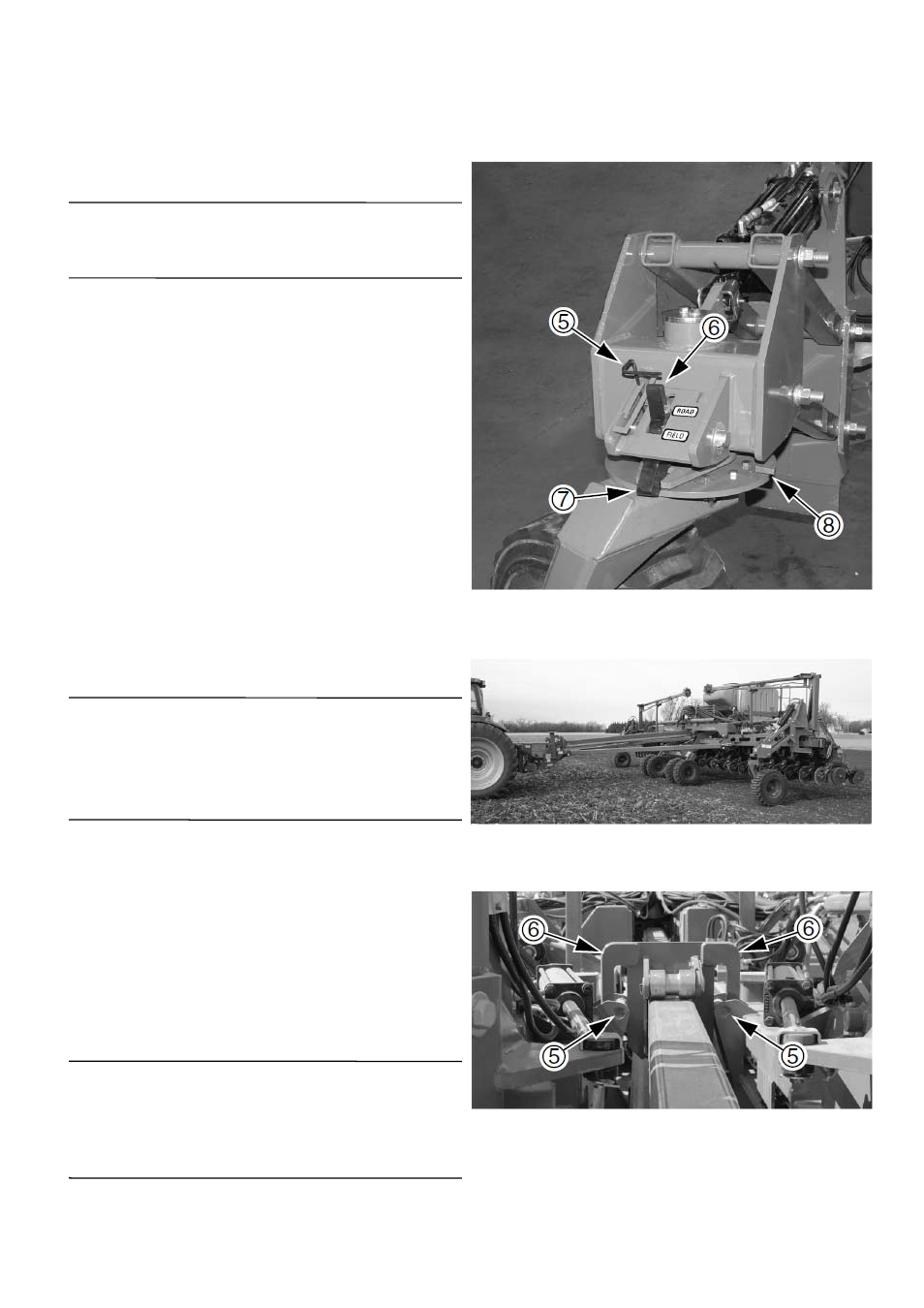

Рис. 25
Замок опорного колеса открыт
Рис. 26
Начало складывания
Рис. 27
Замки боковых секций закрыты
