Орудие типа «3215Е» с междурядьем 38,1 см имеет
несимметричное размещение высевающих секций. Для
компенсации этого, на эту модель устанавливается
адаптер сцепного устройства.
Если ваше орудие имеет междурядье 38,1 см, убедитесь,
что адаптер установлен. Если Вы высеваете только
задними секциями (междурядье 76,2 см), снимите
адаптер.
См. Рис. 161
1. Произведите сцепку орудия с 3-точечной навеской
трактора.
2. Поднимите навеску трактора достаточно, чтобы
установить домкрат дышла (показан на стр. 51).
3. Разложите и зафиксируйте кронштейны (1). См. рис.
53.
4. Снимите по одному экземпляру следующих деталей:
(44) 803-034С гайка HEX 1 1/4 PLT
(46) 804-030C стопорная шайба 1 1/4 SPRING PLT
(42) 802-166С болт HHCS 1 1/4-7x9 1/2 GR5 SPTHD
(47) 804-035С плоская шайба 1 1/4 USS PLT
(40) 401-525D внутренняя шарнирная гильза
и два экземпляра:
(39) 401-524D вставка сцепного устройства.
5. Уберите трактор от орудия на 1 м. Выключите
двигатель трактора и выньте ключ из замка.
6. Возьмите один экземпляр:
(41) 401-598Н пластина адаптера сцепки 32R15 3PТ
Два экземпляра:
(43) 803-027С гайка 3/4-10 PLT
(45) 804-023С стопорная шайба SPRING 3/4 PLT
(48) 806-076С U-образный болт 3/4-10 x 6 1/32 x 9
7. C помощью крепления (2) пластины адаптера сцепки
(41), закрепите пластину в левой части 3-точечного
сцепного устройства на основной поперечной балке,
используя U-образные болты (48), стопорные шайбы
(45) и гайки (43).
8. Подайте трактор назад, чтобы совместить сцепное
устройство трактора со сцепным устройством орудия.
9. Установите гильзы (39). Зафиксируйте их с помощью
болта (42), плоской шайбы (47), стопорной шайбы
(46) и гайки (44).
10. Слегка приподнимите сцепное устройство трактором.
Сложите опоры.
Установка опций
3-точечная навеска YP4010HDP

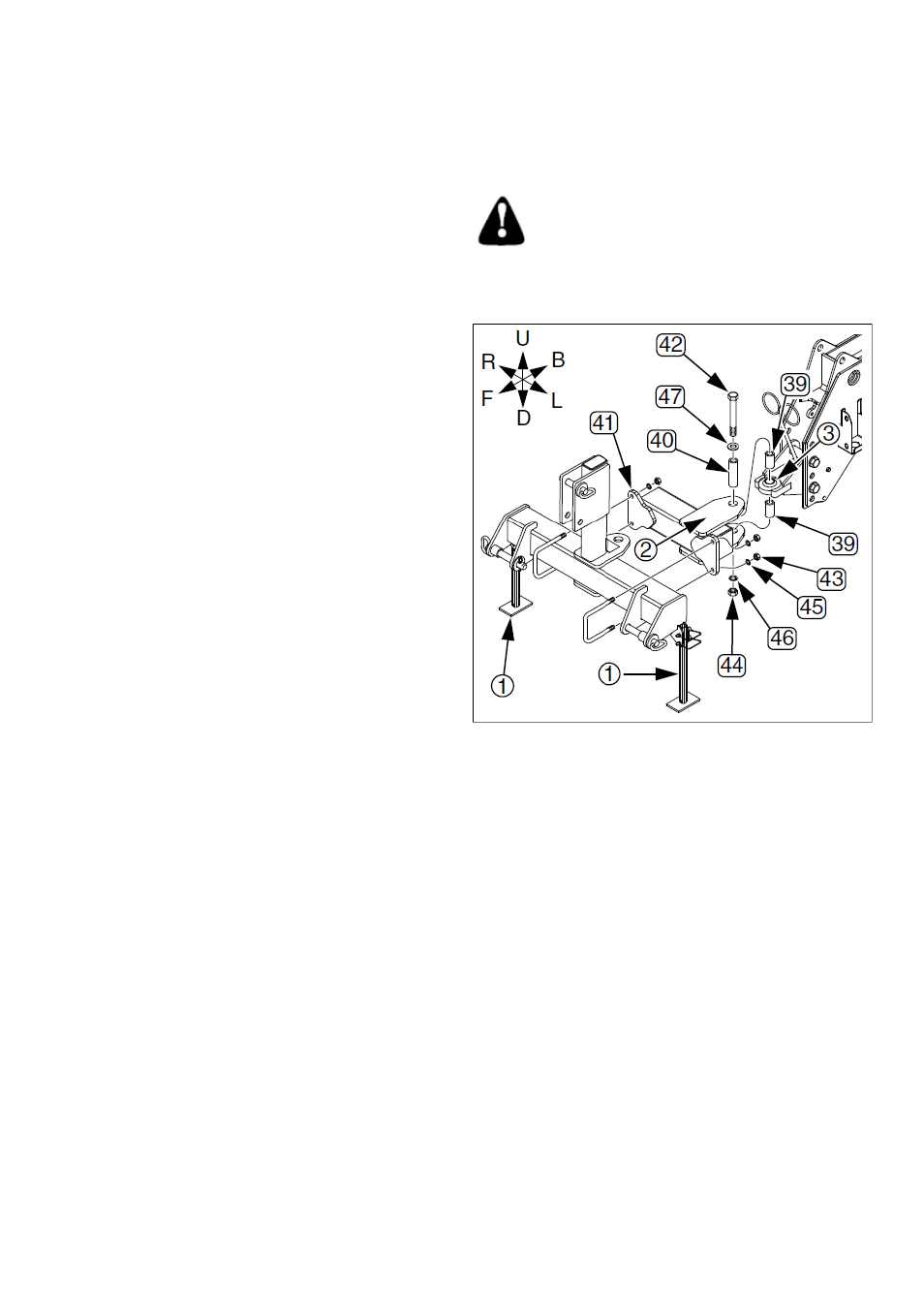

Рис. 161
Сцепное устройство орудия 2315Е
ОПАСНО
Вы можете получить тяжелую травму, если попадаете
между орудием и трактором. Перед подключением шлангов и
кабелей отключайте двигатель трактора
161
