Разделители дисков и чистики
Примечание: Применимо ко всем высевающим секциям.
См. Рис. 145
1. Снимите боковые колеса контроля глубины высева.
2. Поднимите
высевающую секцию, осмотрите
разделитель дисков (1). Замените его, если он более,
чем на 13 шире или уже, чем необходимо. Для этого,
снимите дисковые ножи (3), извлеките штифты и
установите новый разделитель.
3. Установите диски. Поставьте две регулировочных
шайбы (4) между подшипником и стойкой. Затяните
болты.
4. Проверьте зону контакта дисковых ножей и, при
необходимости, отрегулируйте ее с помощью шайб.
Лишние шайбы устанавливайте снаружи диска. См.
«Зона контакта дисков сошника» на стр. 72.
5. Убедитесь, что чистики (5) счищают грязь с дисков.
При необходимости, отрегулируйте их. Периодически
проверяйте состояние чистиков.
Примечание: Разделитель дисков не должен быть жестко
закреплен. Для нормальной работы ему требуется
небольшой люфт.
Примечание: Если диски изношены, может потребоваться
больше шайб.
Боковые колеса высевающих секций 20Р и 25Р
См. Рис. 146
1. Поднимите боковое колесо сошника. Проверьте
легкость его хода. Проверьте состояние подшипника,
провернув колесо. При необходимости, замените его.
2. Боковые колеса устанавливаются на заводе. В
результате нормального износа, они требуют
настройки. Для того, чтобы избежать попадания
земли между колесом и диском, ослабьте болт (1) и
отрегулируйте зазор между диском и колесом.
3. Снимите болт (2) и колесо (3). Снимите шайбы (4) с
внутренней части колеса (3) и переставьте их наружу.
Всегда переставляйте снятые изнутри шайбы
наружу. Колесо должно свободно вращаться не
касаясь рычага. Не добавляйте больше шайб, чем
это необходимо.
4. Снимите рычаг крепления бокового колеса (5).
Снимите втулку (6) с гильзы (7) и проверьте степень
ее износа. При необходимости, замените втулку.
5. Во время установки бокового колеса, совместите
отметку шестигранной регулировочной гайки (8) с
точкой втулки. Установите и затяните болт.
6. Отрегулируйте боковые колеса. См. стр. 73.

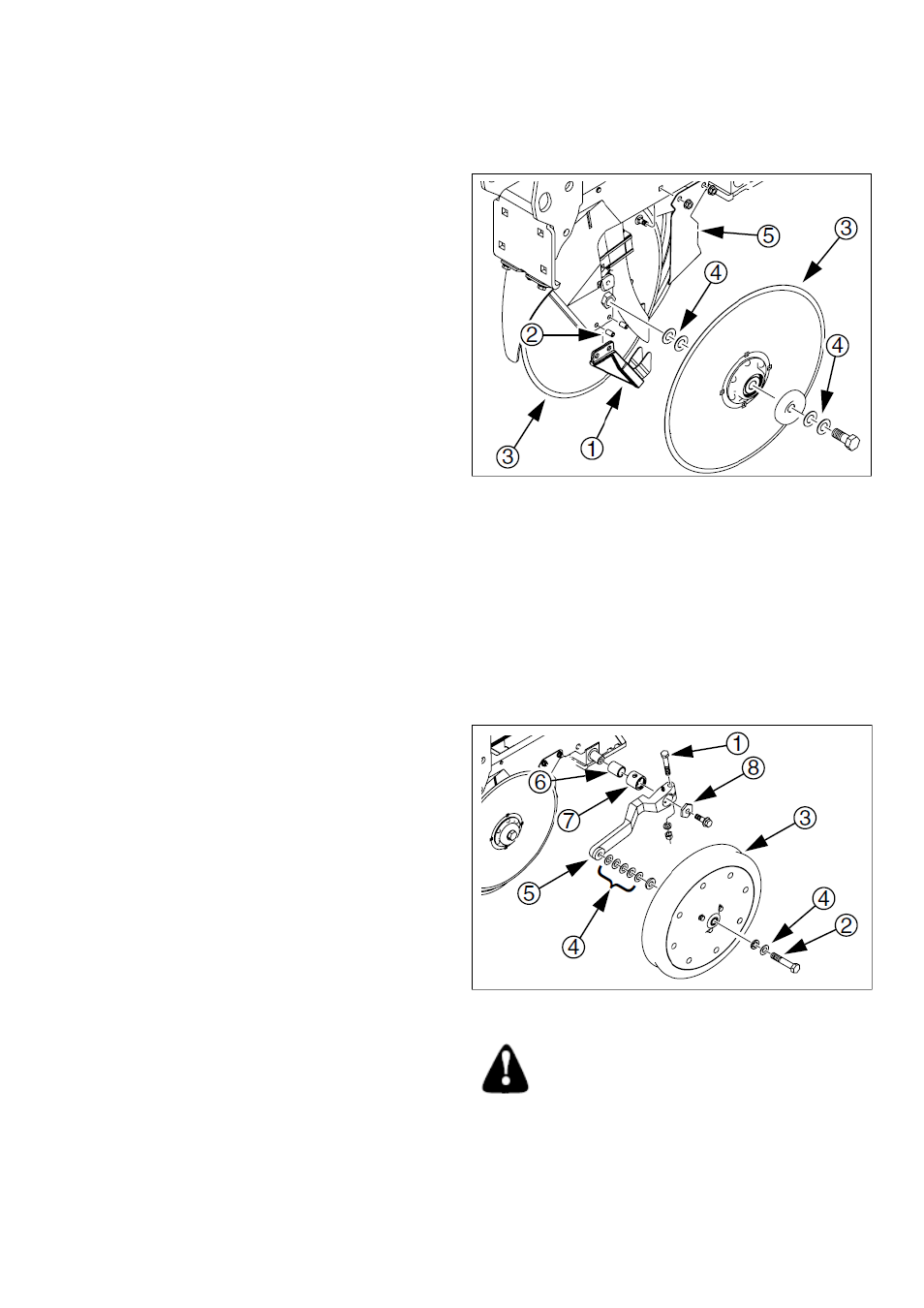

Рис. 145
Разделители дисков и чистики
Рис. 146
Регулировка боковых колес
Края дисков могут быть острыми. Будьте осторожны.
ОСТОРОЖНО
