Для настройка очистителя рядка:
1. Определите необходимую высоту. Измеряйте высоту
от нижнего зуба колеса до земли.
2. Приподнимите рычаг. Ослабьте болты (5) UMC-RC
или снимите изогнутый штифт (2) UMRC.
3. Установите рычаг на нужную высоту.
4. UMRC: сдвигайте регулировочную трубку (1) до тех
пор, пока поперечный штифт (3) не коснется рычага
на нужной высоте. Установите изогнутый штифт (2) в
ближайшее отверстие.
5. UMC-RC: сдвигайте стопор (6) по рычагу (4):
- назад для того, чтобы уменьшить глубину, или
- вперед для того, чтобы увеличить глубину.
Затяните болты (5). Каждая следующая пара
отверстий изменяет глубину на 19 мм.
6. Проверьте новую высоту.
См. руководство по эксплуатации очистителей рядка 204-
085М.
Примечание: Данная информация касается только
высевающих секций серий 10HDP и 25P.
Примечание: Колтеры не устанавливаются на заводе.
Проверьте их выравнивание и глубину перед работой.
Настройка колтера с креплением на сошник
Настройка глубины колтера
Идеальная рабочая глубина колтера должна быть на 6
мм меньше глубины сошника. Диски колтеров и сошников
со временем снашиваются, поэтому, через некоторое
время глубину будет необходимо отрегулировать.
Регулировка глубины колтера осуществляется путем его
перестановки в одно из 6 отверстий кронштейна колтера.
См. Рис. 86 и Рис. 87
Поднимите орудие YP40 и установите замки подъемных
цилиндров. Высевающие секции можно опустить или
поднять. Во время настройки, диск колтера не должен
касаться земли. Будьте осторожны, диски колтеров
имеют острые края.
Рис. 85

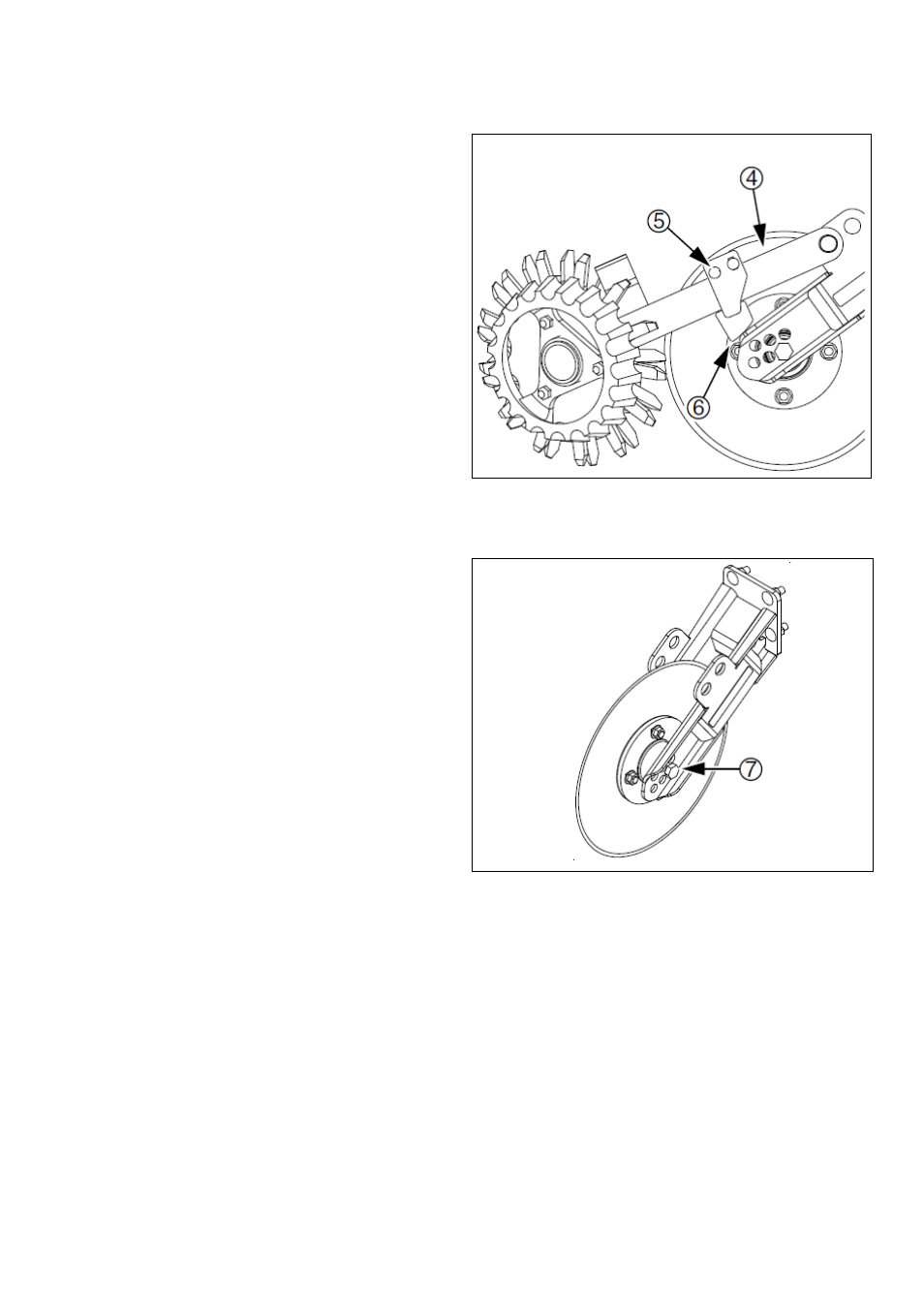

UMC-RC: настройка очистителя рядка
Рис. 86
Колтер с креплением на сошник серии 10HD
