Стандартный контрольный монитор состоит из
виртуального терминала и панели переключателей,
которые необходимо установить в кабине трактора. Для
установки данного оборудования можно использовать
плоский кронштейн и шарнир, входящие в комплект.
Первоначальная настройка
Установка консоли контрольного монитора
ВАЖНО !
Установите модули так, чтобы они были перед глазами,
однако чтобы при этом не мешали работе тракториста и
не ограничивали обзор.
В комплект шарнира входит 4 винта 10-32 для крепления
его в кабине трактора. См. информацию по подключению
кабелей в руководстве DICKEY-john..
Независимо от выбранной модели бункера, в комплект
входит датчик уровня материала, установленный в
пневматической коробке..
Если вместе с орудием был заказан бункер 403-143К на
2890 л или 403-174К на 5285 л, то в комплект входит
датчик 833-235С, который необходимо установить в
бункер.
Данный датчик является опциональным и место
установки зависит от Вашего выбора. Для установки:
1. Установите датчик перед началом эксплуатации
орудия. Датчик крепится внутри бункера. Не
спускайтесь в бункер, если в нем находятся семена.
2. См. рис. 41 на стр. 43, или Рис. 42 на стр. 44 для
уточнения точки установки датчика. Great Plains
рекомендует устанавливать датчик на нижнюю часть
передней стенки бункера.
3. Выполните инструкции, данные в руководстве
DICKEY-john 11001-1126.
4. С помощью силикона герметизируйте место входа
кабеля внутрь бункера, чтобы предотвратить утечку
воздуха.
После установки бункера на орудие, подключите его к
разъемам «БУНКЕР 2», расположенным на центральной
секции под гидроприводом.
Установка датчика уровня материала

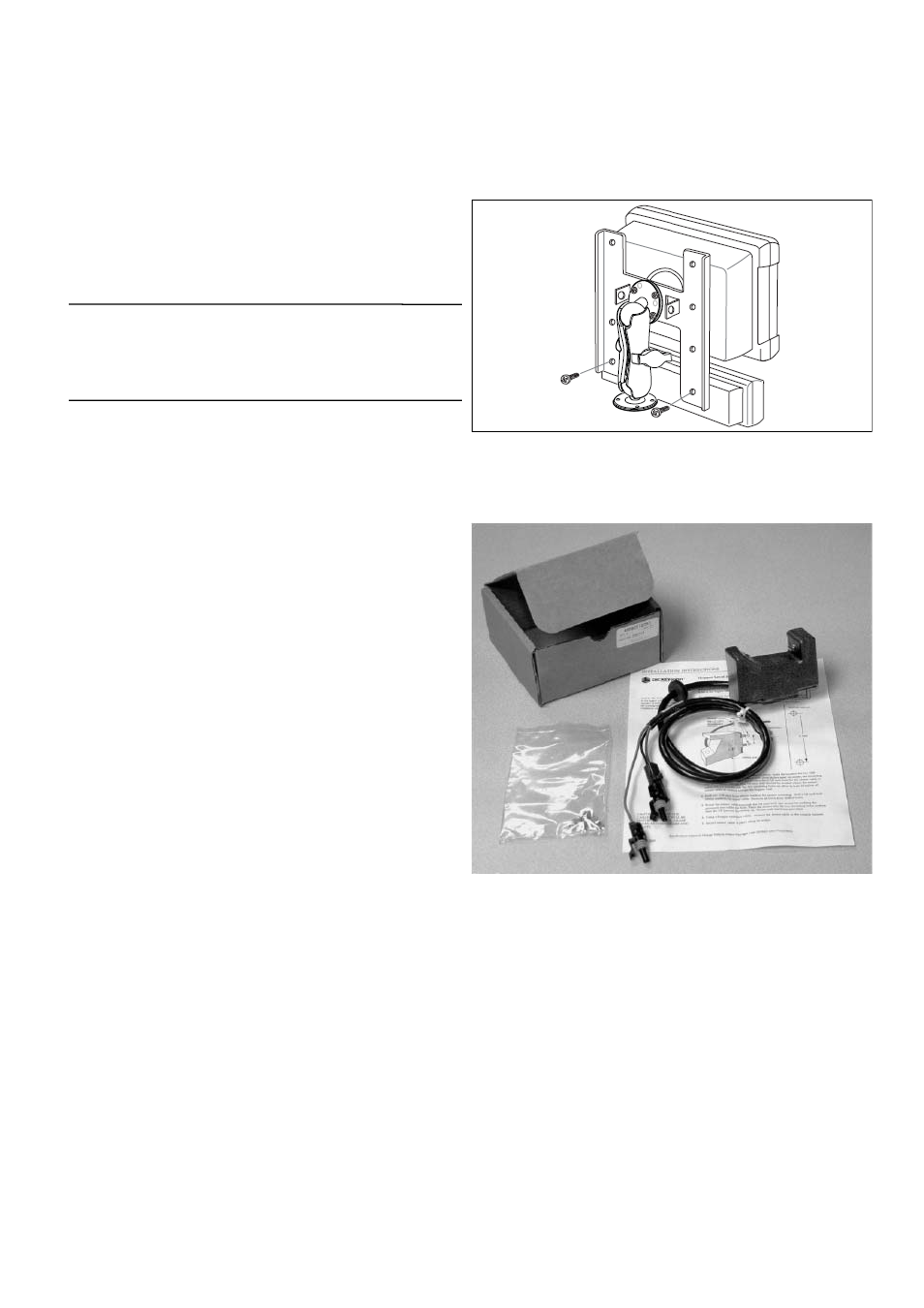

Рис. 156
Виртуальный терминал и панель переключателей
Рис. 157
Датчик уровня материала 833-235С
159
