Раскладывание маркера
Если Ваше орудие оснащено маркерами, раскладывание
маркеров можно осуществлять только когда боковые
секции разложены.
Клапан Маркер/Вспом. на левой секции должен быть в
положении
«Маркер». См. «Вспомогательная
гидросистема» на стр. 47.
Перед началом эксплуатации маркеров, убедитесь, что
их цилиндры прокачаны. См. «Прокачка гидросистемы»
на стр. 92.
Для эксплуатации маркера, необходимо отрегулировать
его длину. См. «Длина маркера» на стр. 135.
Парные маркеры оснащены автоматическим клапаном
последовательности, который контролирует порядок их
работы.
Скорость
складывания маркеров регулируется с
помощью регулировочных болтов на корпусе клапана
последовательности. См. «Настройка скорости парных
маркеров» на стр. 160.
ОПАСНО
ОСТОРОЖНО
Остерегайтесь удара маркером. Не позволяйте никому
стоять рядом с маркером или с торцом боковой секции во
время работы маркера. Секции маркеров тяжелые, а диски
имеют острые края.
Угроза удара электрическим током. При использовании
маркеров остерегайтесь контакта с надземными линиями
электропередач.
При контакте маркеров с линией
электропередач, все металлические части орудия и
трактора окажутся под напряжением и любой человек,
прикоснувшийся к ним, может замкнуть цепь на землю, что
приведет к тяжелым травмам или смерти.
Раскладывание маркера (одна сторона)
См. Рис. 30 и Рис. 31
1. Если недавно использовалась Вспомогательная
гидросистема, убедитесь, что клапан стоит в
положении «Маркер».
2. На панели КФМ, переключите переключатель
Маркера/складывания (1) в положение Маркер
(рычажок
вверх). Загорится индикатор над
переключателем.
3. Подавайте масло в контур маркера и разложите его.
Удерживайте гидравлический рычаг трактора, пока
маркер не разложится. Не оставляйте рычаг в
зажиме.
4. Если начал раскладываться маркер не с той
стороны, с которой нужно, дайте ему частично
разложиться, затем сложите его. Затем снова
раскладывайте маркер – клапан последовательности
разложит маркер с другой стороны.
На панели КФМ, оставьте переключатель
Маркера/складывания (1) в положении Маркер.

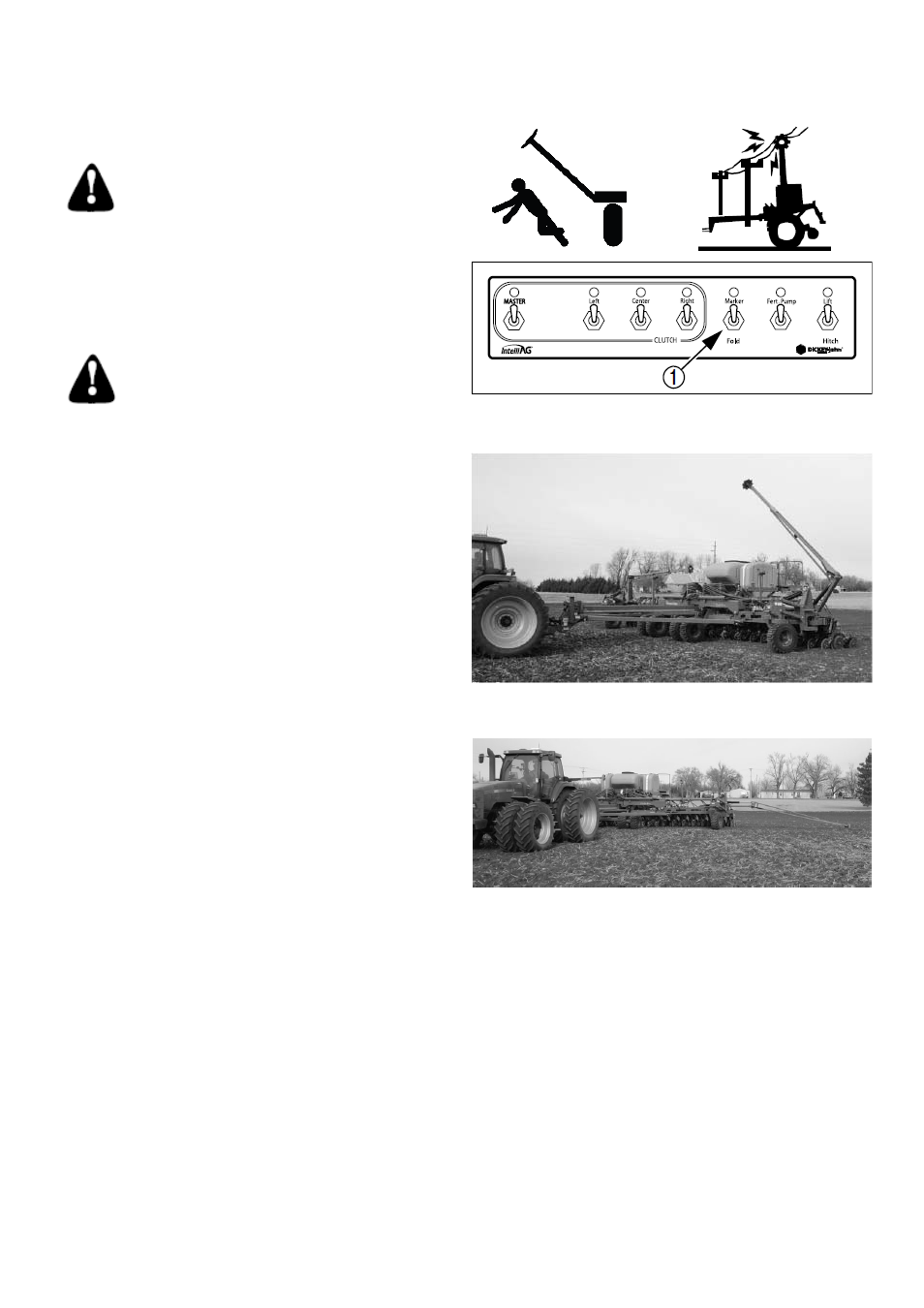

Рис. 29
КФМ в положении для работы маркера
Рис. 30
Раскладывание маркера
Рис. 31
Один маркер разложен
