Great Plains Manufacturing, Inc. Настройка 81
2013-02-12 401-651M -RUS
l Настройка прикатывающих колес
Прикатывающие колеса закрывают борозду и слегка
уплотняют почву над семенами, обеспечивая хороший
контакт с почвой и дружные всходы
Для обеспечения равномерного уплотнения почвы,
прикатывающие колеса могут свободно опускаться ниже
своего нормального рабочего положения. Данная
система обеспечивает уплотнение грунта даже если
рычаги высевающей секции приподнимаются при
наезде дисков сошника на препятствие.
Прикатывающие колеса имеют три регулировки:
См. рис. 101
1. Прижимное давление (на рис. максимальное)
2. Смещение колес (показано со смещением)
3. Центрирование (см. рис. 103 на Стр. 83)
Прижимное давление прикатывающих колес
Прижимное давление регулируется рукояткой в
зависимости от типа почвы и полевых условий.
• для снижения прижимного давления передвиньте
рукоять вперед (по направлению движения).
• для увеличения прижимного давления предвиньте
рукоять назад.
Примечание: Более высокое давление на прикатывающие колеса
снижает давление на основные компоненты секции
(сошники). Для повышения давления на
прикатывающие колеса может понадобиться
увеличить давление на всю секцию. См. стр. 66.
Смещение прикатывающих колес
Стандартное смещение обеспечивает надежное
преодоление пожнивных остатков. Если ваши условия
требуют выравнивания колес, то вы можете для начала
сделать это на одной высевающей секции. Для этого:
См. рис. 102
1. Поднимите орудие и установите замки подъемных
цилиндров. См. «Замки подъемных цилиндров»
на стр. 23.
2. Снимите болт , гайку и гровер левого
прикатывающегого колеса .
3. переставьте шайбу и колесо на два отверстия
вперед .
4. Вставьте болт с гровером и гайкой и затяните.
Более высокое давление на прикатывающие колеса
снижает давление на основные компоненты секции
(сошники).
Для повышения давления на прикатывающие
колеса может понадобиться увеличить давление на всю
секцию. См. стр. 66.

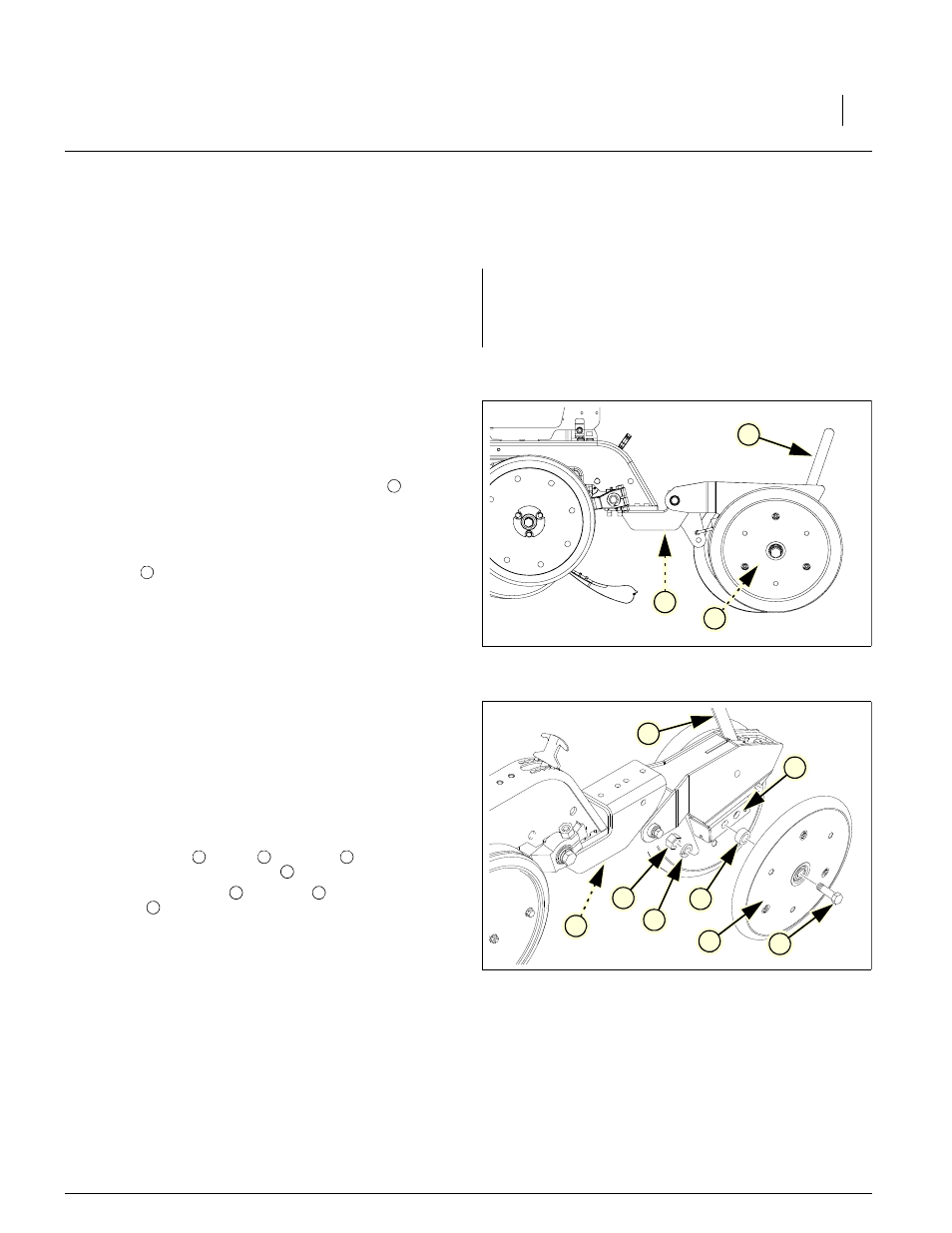

Рисунок 103
Настройка прикатывающих колес
1
3
2
1
1
Рисунок 104
Смещение прикатывающих колес и
прижимное давление
1
8
7
6
5
3
4
2
4 5 6
8
7 8
2
